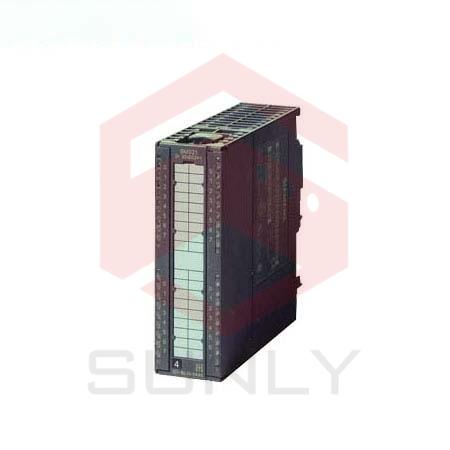

Thông tin chi tiết về 6ES7322-1BL00-0AA0 Module S7-300 32DO SM322
Thiết bị 6ES7322-1BL00-0AA0 Module S7-300 32DO SM322 là bộ điều khiển lập trình PLC Siemens hiện đại được ứng dụng phổ biến trong lĩnh vực tự động hóa và công nghiệp. Sunly là đại lý Siemens tại Việt Nam chuyên phân phối các sản phẩm thương hiệu Siemens chính hãng.
6ES7322-1BL00-0AA0 là Digital output module SM322 thuộc dòng Simatic S7-300, sở hữu 32DO, sử dụng nguồn đầu vào 24VDC, Sử dụng terminal dạng 1×40 pole(Phải mua thêm không kèm theo sản phẩm), cường độ dòng điện tối đa là 4A.
Supply voltage | |
Load voltage L+ | |
Rated value (DC) | 24 V |
permissible range, lower limit (DC) | 20.4 V |
permissible range, upper limit (DC) | 28.8 V |
Input current | |
from load voltage L+ (without load), max. | 160 mA |
from backplane bus 5 V DC, max. | 110 mA |
Power loss | |
Power loss, typ. | 6.6 W |
Digital outputs | |
Number of digital outputs | 32 |
Short-circuit protection | Yes; Electronic |
Response threshold, typ. | 1 A |
Limitation of inductive shutdown voltage to | L+ (-53 V) |
Controlling a digital input | Yes |
Switching capacity of the outputs | |
on lamp load, max. | 5 W |
Load resistance range | |
lower limit | 48 Ω |
upper limit | 4 kΩ |
Output voltage | |
for signal “1”, min. | L+ (-0.8 V) |
Output current | |
for signal “1” rated value | 0.5 A |
for signal “1” permissible range for 0 to 40 °C, min. | 5 mA |
for signal “1” permissible range for 0 to 40 °C, max. | 0.6 A |
for signal “1” permissible range for 40 to 60 °C, min. | 5 mA |
for signal “1” permissible range for 40 to 60 °C, max. | 0.6 A |
for signal “1” minimum load current | 5 mA |
for signal “0” residual current, max. | 0.5 mA |
Output delay with resistive load | |
“0” to “1”, max. | 100 µs |
“1” to “0”, max. | 500 µs |
Parallel switching of two outputs | |
for uprating | No |
for redundant control of a load | Yes; only outputs of the same group |
Switching frequency | |
with resistive load, max. | 100 Hz |
with inductive load, max. | 0.5 Hz |
with inductive load (acc. to IEC 60947-5-1, DC13), max. | 0.5 Hz |
on lamp load, max. | 10 Hz |
Total current of the outputs (per group) | |
horizontal installation | |
— up to 40 °C, max. | 4 A |
— up to 60 °C, max. | 3 A |
vertical installation | |
— up to 40 °C, max. | 2 A |
Cable length | |
shielded, max. | 1 000 m |
unshielded, max. | 600 m |
Interrupts/diagnostics/status information | |
Alarms | No |
Diagnostics function | No |
Alarms | |
Diagnostic alarm | No |
Diagnoses | |
Diagnostic information readable | No |
Wire-break | No |
Short-circuit | No |
missing load voltage | No |
Diagnostics indication LED | |
Rated load voltage PWR (green) | No |
Fuse OK FSG (green) | No |
Group error SF (red) | No |
Status indicator digital output (green) | Yes; per channel |
Channel fault indicator F (red) | No |
Potential separation | |
Potential separation digital outputs | |
between the channels | Yes |
between the channels, in groups of | 8 |
between the channels and backplane bus | Yes; Optocoupler |
Isolation | |
Isolation tested with | 500 V DC |
connection method | |
required front connector | 40-pin |
Dimensions | |
Width | 40 mm |
Height | 125 mm |
Depth | 120 mm |
Weights | |
Weight, approx. | 260 g |
