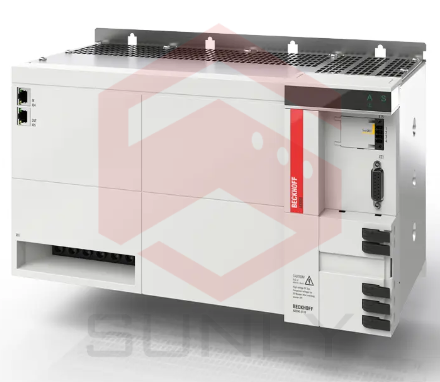

Mô-đun trục và nguồn điện kết hợp AX8525 và AX8540 kết hợp chức năng của mô-đun nguồn điện AX86xx với mô-đun trục AX81xx trong một thiết bị duy nhất. Kết quả là, Cầu AX không được tải bởi dòng điện trục của trục đầu tiên và có thể có tới 50 A DC cho các mô-đun trục bổ sung. Bộ nguồn cung cấp 80 A DC cho liên kết DC và chứa điện trở hãm bên trong cũng như một bộ ngắt để kết nối với điện trở hãm bên ngoài. Mô-đun trục tích hợp với các chức năng an toàn TwinSAFE có sẵn với dòng điện định mức 25 A hoặc 40 A và có thể được đặt hàng tùy chọn với giao diện đa phản hồi.
TwinCAT 3 Drive Manager 2 đóng vai trò là công cụ chạy thử. Nhờ thiết kế có cấu trúc và nhiều chức năng, việc vận hành trục rất đơn giản và trực quan.
Phải sử dụng Trình chỉnh sửa an toàn TwinCAT 3 TE9000 và Trình tải/Người dùng TwinSAFE TE9200 để thực hiện các dự án an toàn.
Thông số kỹ thuật | AX8540-0220-0000 |
---|---|
Chức năng | mô-đun cung cấp điện và trục kết hợp với TwinSAFE Logic và giao diện đa phản hồi |
Số Kênh | 1 |
Điện áp cung cấp định mức | 3 x 200…480 V AC |
Điện áp liên kết DC | tối đa. 848 V DC |
Dòng điện đầu ra liên kết DC | 80 A DC |
Dòng điện đầu ra định mức (kênh) | 40 A |
Dòng điện đầu ra cao nhất (kênh) | 80 A |
Phản hồi | OCT , EnDat 3 , BiSS C , EnDat 2.2/22 , TTL (DIFF RS422) , SinCos 1 Vpp |
Hệ thống BUS | EtherCAT |
Cấu hình ổ đĩa | CiA402 theo tiêu chuẩn IEC 61800-7-201 (CoE) |
STO hiện thực hóa | bằng TwinSAFE Logic cục bộ, thông qua FSoE hoặc nối dây thông qua đầu vào an toàn |
Chức năng dừng an toàn | Tắt mô-men xoắn an toàn (STO), Dừng vận hành an toàn (SOS), Dừng an toàn 1 (SS1), Dừng an toàn 2 (SS2) |
Chức năng tăng tốc an toàn | Gia tốc tối đa an toàn (SMA), Phạm vi tăng tốc an toàn (SAR) |
Chức năng phanh an toàn | Kiểm soát phanh an toàn (SBC), Kiểm tra phanh an toàn (SBT) |
Chức năng định hướng an toàn | Hướng an toàn dương (SDIP), Hướng an toàn âm (SDIn) |
Chức năng tốc độ an toàn | Tốc độ giới hạn an toàn (SLS), Phạm vi tốc độ an toàn (SSR), Giám sát tốc độ an toàn (SSM), Tốc độ tối đa an toàn (SMS) |
Chức năng vị trí an toàn | Vị thế giới hạn an toàn (SLP), CAM an toàn (SCA), Mức tăng giới hạn an toàn (SLI) |
Tiêu chuẩn an toàn | EN ISO 13849-1:2015 (Cat 4, PL e), EN 61508:2010 (SIL 3) và EN 62061:2005 + A1:2013/A2:2015 (SIL CL3) |
Nhiệt độ môi trường xung quanh (hoạt động) | 0…+40°C, lên tới +55°C khi giảm công suất (xem tài liệu) |
Phê duyệt/đánh dấu | CE, cULus, EAC |
