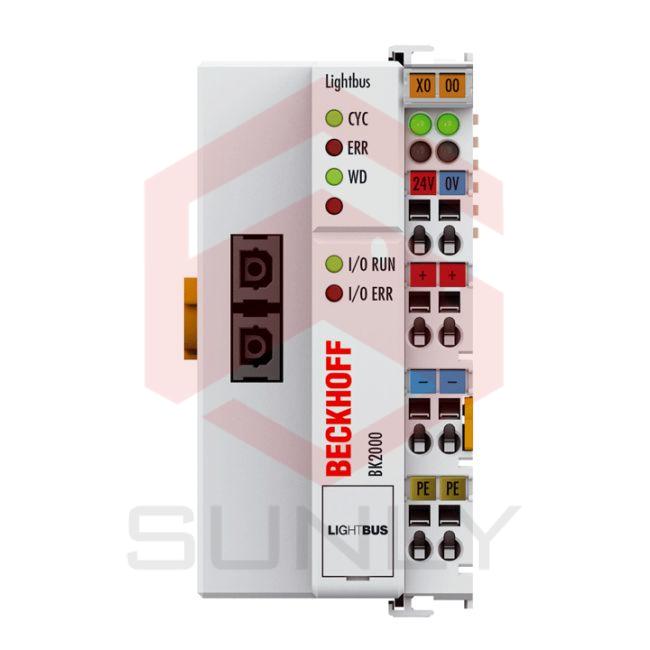

BK2000 | Lightbus Bus Coupler

Bộ ghép nối Bus-BK2000 kết nối hệ thống Lightbus với các khối thiết bị đầu cuối điện tử, có thể mở rộng theo kiểu mô-đun. Một thiết bị bao gồm một Bộ ghép nối Bus, bất kỳ số lượng nào lên tới 64 thiết bị đầu cuối và một thiết bị đầu cuối.

Bộ ghép nối Bus nhận dạng các thiết bị đầu cuối được kết nối và tự động tạo ra sự liên kết của đầu vào/đầu ra với byte của hình ảnh quá trình. Tín hiệu đầu vào/đầu ra đầu tiên được chèn vào bit đầu tiên của một byte (LSB), bắt đầu từ bên trái. Bus Coupler chèn thêm tín hiệu vào byte này. Đầu vào và đầu ra được phân tách rõ ràng. Bộ ghép nối Bus tự động bắt đầu một byte tiếp theo nếu số lượng đầu vào hoặc đầu ra vượt quá 8 bit.

Hệ thống Lightbus là hệ thống fieldbus nối tiếp nhanh chóng và an toàn. Lightbus có cấu trúc vòng; lên tới 254 trạm có thể được vận hành trong một vòng. Công nghệ cáp quang tiêu chuẩn dễ vận hành được sử dụng để truyền dữ liệu, mang lại giá trị tuyệt vời. Nhờ cấu trúc điện tín được tối ưu hóa, hiệu quả, Lightbus đạt được tốc độ truyền dữ liệu người dùng rất cao. Để trao đổi thông tin 32 bit cần có thời gian truyền 25 µs.

Nhờ phương pháp truy cập tốc độ cao được Lightbus sử dụng, có thể truy cập dữ liệu ngoại vi cụ thể và chỉ đọc hoặc ghi dữ liệu được yêu cầu. Dữ liệu được trao đổi với mức độ ưu tiên cần thiết mà không tạo ra bất kỳ chi phí nào.

Số Bus Terminal: 64

Tối đa số byte fieldbus: 512 byte đầu vào và 512 byte đầu ra

Tín hiệu ngoại vi kỹ thuật số: 512 đầu vào/đầu ra

Tín hiệu ngoại vi tương tự: 128 đầu vào/đầu ra

Khả năng cấu hình thông qua KS2000 hoặc bộ điều khiển

Tốc độ truyền dữ liệu: 2,5 Mbaud

Giao diện bus 2 x đầu nối cáp quang tiêu chuẩn Z1000 (sợi nhựa), Z1010 (sợi HCS)

Dây dẫn cáp quang trung bình truyền dữ liệu: Sợi APF (nhựa) (1.000 µm) hoặc sợi HCS (200 µm)

Nguồn điện: 24 V DC (-15 %/+20 %)

Dòng điện đầu vào: 70 mA + (tổng dòng điện K-bus)/4, tối đa 500 mA.

Bắt đầu hiện tại khoảng 2,5 x dòng điện liên tục

Cầu chì khuyến nghị ≤ 10 A

Nguồn cung cấp hiện tại K-bus: 1750 mA

Danh bạ nguồn tối đa: 24 V DC/tối đa 10 A

Cách ly điện: 500 V (tiếp điểm nguồn/điện áp nguồn)

Khoảng cách giữa các trạm: 45 m đối với cáp APF, 300 m cáp HCS

Thời gian truyền dữ liệu: 0,26 ms trong trường hợp 10 mô-đun cho mỗi đầu vào và đầu ra 32 bit (không có thời gian chạy K-bus)

Trọng lượng xấp xỉ: 150 g

Nhiệt độ vận hành/bảo quản: 0…+55 °C/-25…+85 °C

Độ ẩm tương đối: 95 % không ngưng tụ

Khả năng chống rung/sốc phù hợp với EN 60068-2-6/EN 60068-2-27

Khả năng miễn nhiễm/phát xạ EMC phù hợp với EN 61000-6-2/EN 61000-6-4
