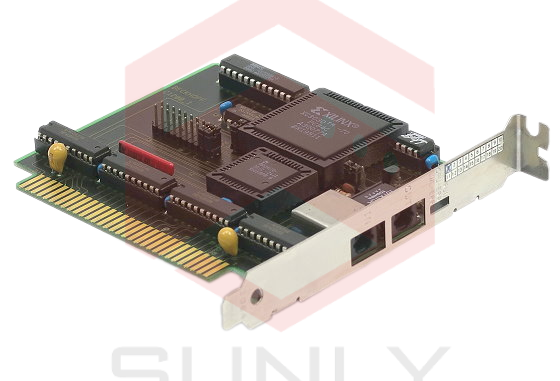

C1200-000 | Lightbus interface card

Hệ thống Đầu vào/Đầu ra Công nghiệp Beckhoff, gọi tắt là II/O System, bao gồm một mô-đun trung tâm và một fieldbus dựa trên cáp quang.

Các mô-đun phụ trợ II/O đa dạng có sẵn để xử lý hình ảnh quá trình. Các mô-đun này được kết nối với nhau trong một cấu trúc vòng. Việc sử dụng sợi quang (LWL) dẫn đến độ nhạy thấp đối với nhiễu và tốc độ truyền dữ liệu cao 2.5 MBd. Các lỗi xảy ra trong vòng quang sợi quang được phát hiện bởi phần mềm điều khiển và báo cáo cho hệ thống máy chủ. Các chức năng đã được triển khai cho chẩn đoán vòng sau đó giúp phát hiện và khắc phục lỗi nhanh chóng. Một giao thức truyền thông được tối ưu hóa về tốc độ và đơn giản được định nghĩa cho truyền dữ liệu giữa mô-đun trung tâm và mô-đun phụ trợ. Giao thức truyền thông này còn được gọi là “telegram” trong phần tiếp theo. Việc giao tiếp trên vòng quang sợi quang được kiểm soát bởi mô-đun trung tâm. Nó gửi các telegram đi qua các mô-đun cá nhân trong vòng quang sợi quang và sau cùng lại được nhận và kiểm tra lại.

Mô-đun trung tâm C1200 là một giao diện giữa hệ thống II/O và máy tính tương thích với IBM. Với sự giúp đỡ của mô-đun C1200, việc xử lý nhanh chóng của một trong những cảm biến/bộ điều khiển của hệ thống II/O cho phép một hình ảnh quá trình cụ thể. Sử dụng cấu hình phần cứng (Jumper JP5), thẻ cắm có thể được ánh xạ vào khu vực bộ nhớ hoặc khu vực I/O của PC.

Có bốn địa chỉ cơ sở có thể được chọn trong khu vực bộ nhớ. Nó sẽ chiếm một khu vực bộ nhớ 2 kilobytes.

Có năm địa chỉ cơ sở có thể được chọn trong khu vực I/O. Nó sẽ chiếm một khu vực bộ nhớ 32 byte.

Để cấu hình thẻ giao diện, xem hướng dẫn cài đặt.

Dữ liệu kỹ thuật:

– Mô-đun giao diện: XILINX 3030

– Kết nối dữ liệu: II/O-Lightbus

– Tốc độ truyền dữ liệu: 2.5 MBaud, 32 bit thông tin hữu ích trong 25 µsec

– Điện áp cung cấp: 5 V

– Dòng tiêu thụ: 250 mA
