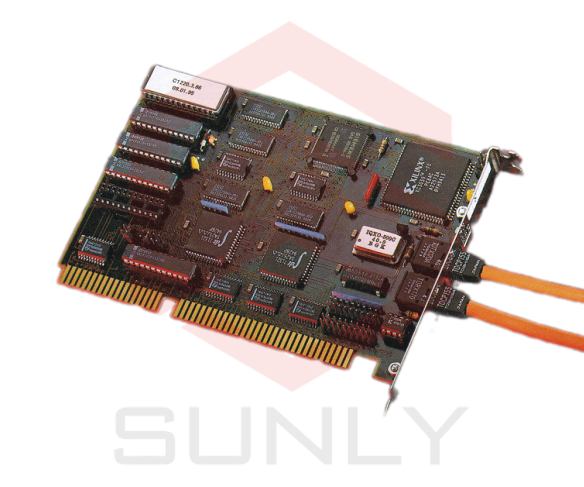

C1220-000 | PC interface card

Beckhoff Lightbus được kết nối với Hệ thống máy chủ thông qua một DPRAM, đảm bảo giao tiếp nhanh chóng và thuận tiện.

Các bộ kết nối Bus cho các bộ terminal Bus và các mô-đun I/O đa dạng của Beckhoff có sẵn để xử lý hình ảnh quá trình. Các mô-đun và bộ kết nối Bus được liên kết với nhau trong một cấu trúc vòng. Nhờ sử dụng dây dẫn quang, độ nhạy cảm với nhiễu thấp và tốc độ truyền dữ liệu 2.5 Mbaud cao. Các lỗi xảy ra trong vòng quang sẽ được phát hiện bởi mô-đun trung tâm và được báo cáo cho hệ thống máy chủ. Các chức năng chẩn đoán vòng đã được triển khai để phát hiện và khắc phục lỗi nhanh chóng.

Một giao thức truyền thông được tối ưu hóa về tốc độ và đơn giản đã được định nghĩa để truyền dữ liệu giữa mô-đun trung tâm và các mô-đun I/O.

Dưới đây, giao thức truyền thông này cũng được gọi là “telegram.”

Giao tiếp trên vòng quang dẫn quang được kiểm soát bởi mô-đun trung tâm. Nó gửi các telegram đi qua các mô-đun và hàng terminal cá nhân trong vòng quang quang, và sau cùng lại được nhận và kiểm tra lại.

Một telegram bao gồm khung và nội dung của telegram.

Dữ liệu kỹ thuật:

– Bộ xử lý giao diện: Siemens SAB 80C166-S

– Kết nối dữ liệu: Beckhoff Lightbus

– Tốc độ truyền dữ liệu: 2.5 MBaud, 32 bit thông tin người dùng trong 25µsec

– Điện áp cung cấp: 5 V

– Dòng tiêu thụ: 800 mA

– Kích thước: 161mm x 107mm

>>> Tham khảo tài liệu kỹ thuật: c1220en
