sê-ri 30
Chứa giá đỡ
Ứng dụng Bảo vệ chống va chạm cho cần trục/cẩu giàn
Giám sát mức lấp đầy
Giám sát vị trí cuối cùng
Định vị hệ thống chảo và giày trượt theo dõi bên
Loại hệ thống quét Đối tượng

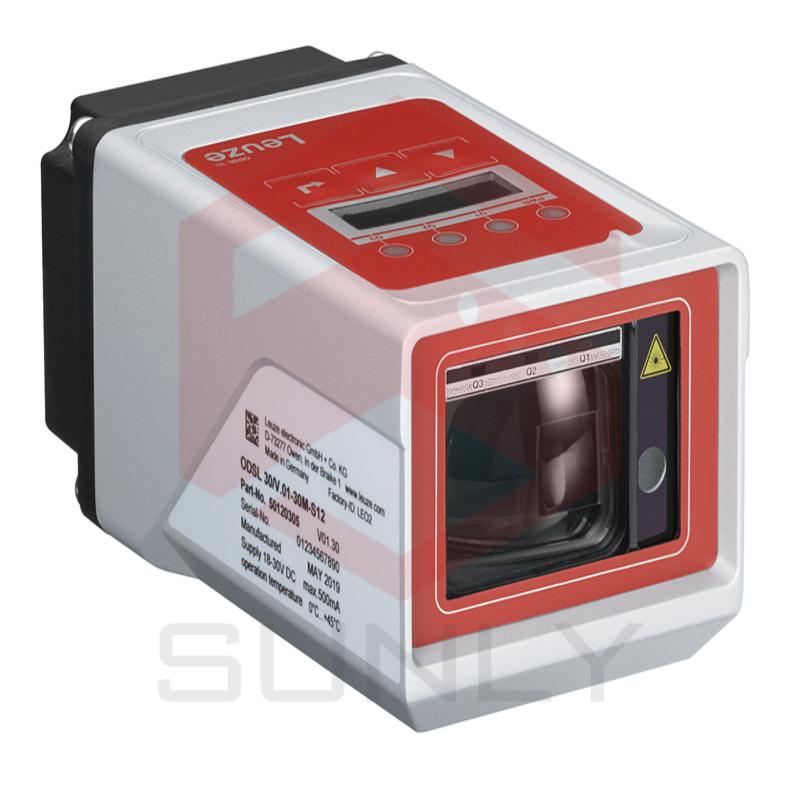

cảm biến khoảng cách quang học ODSL 30/V-30M-S12
Liên hệ
Nguồn sáng Laser, Đỏ
Laser loại 2, IEC/EN 60825-1:2014
Kích thước điểm sáng [ở khoảng cách cảm biến] 6 mm [10.000 mm]
Dữ liệu đo lường
Dải đo 200 … 30.000 mm
Phạm vi đo lường (6 … 90 % phản xạ khuếch tán) 0 … 30.000 mm
Phạm vi đo (90 % phản xạ khuếch tán) 0 … 30.000 mm
Độ phân giải Độ phân giải màn hình 0,1 mm, có thể điều chỉnh
Độ phân giải 1.0mm
Độ chính xác, phạm vi ngắn 2 %(+/-) không tham chiếu / 1 % (+/-) có tham chiếu (với phạm vi đo lên tới 2,5 m)
Độ chính xác, phạm vi xa 1 %(+/-) không tham chiếu / 1 % (+/-) có tham chiếu (với phạm vi đo 5 … 30 m)
Độ lặp lại (3 sigma) 2 mm
Tham chiếu Có
Nguyên lý đo khoảng cách quang Đo pha
Dữ liệu điện
Dữ liệu hiệu suất
Điện áp nguồn UB 18 … 30 V, DC
Đầu vào
Số lượng đầu vào chuyển đổi kỹ thuật số 1 Piece(s)
Đầu vào chuyển đổi kỹ thuật số 1
Chức năng có thể lập trình
Đầu ra
Số đầu ra analog 2 Cái
Số lượng đầu ra chuyển đổi kỹ thuật số 1 Piece(s)
Đầu ra tương tự 1
Loại hiện tại
Chuyển đổi đầu ra 1
Phần tử chuyển mạch Transistor, Kéo đẩy
Dữ liệu thời gian
Thời gian đáp ứng 30 … 100 ms
Cổng kết nối
Cổng 1
Loại kết nối Đầu nối
Kích thước ren M12
Chất liệu: Nhựa
Số chân 8 chân
Dữ liệu cơ học
Kích thước (Rộng x Cao x Dài) 79 mm x 69 mm x 150 mm
Vật liệu vỏ kim loại
Vỏ kim loại Nhôm đúc
Chất liệu nắp ống kính Thủy tinh
Trọng lượng tịnh 650g
Hoạt động và hiển thị
Điều khiển vận hành Hiển thị LC bàn phím màng
Dữ liệu môi trường
Nhiệt độ môi trường, hoạt động 0 … 45 °C
Nhiệt độ môi trường, bảo quản -40 … 70 °C
Chứng chỉ
Cấp độ bảo vệ IP 67
Lớp bảo vệ II
Chứng nhận c UL Hoa Kỳ
Tiêu chuẩn áp dụng IEC 60947-5-2
