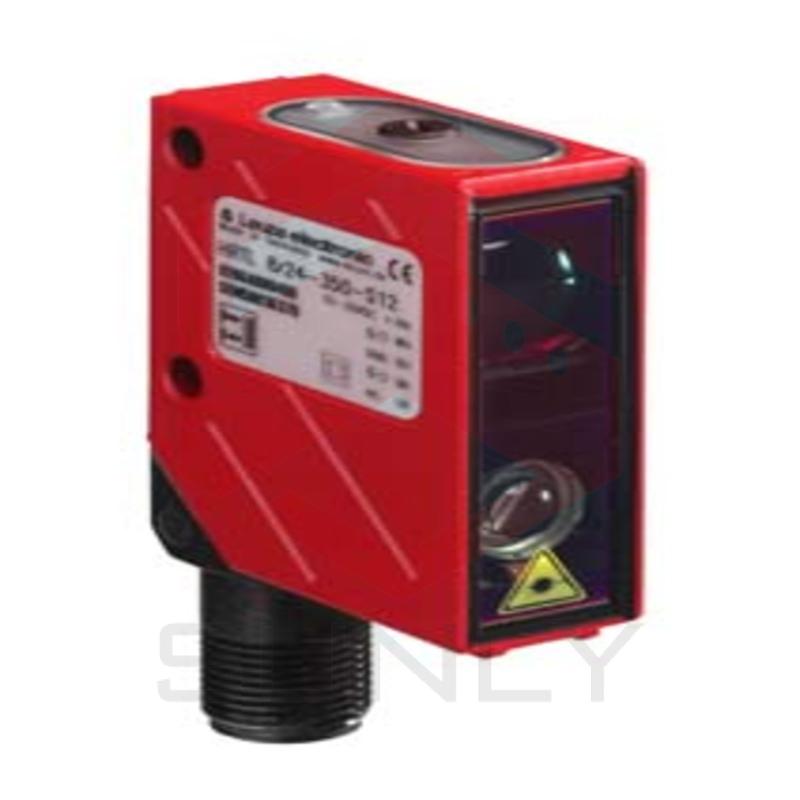

Cảm biến khuếch tán với triệt tiêu nền HRTL 8/24-150-S12

Phạm vi hoạt động, trắng 90% 0,01 … 0,15 m
Phạm vi hoạt động, màu xám 18% 0,025 … 0,148 m
Phạm vi hoạt động, màu đen 6% 0,03 … 0,143 m
Giới hạn phạm vi hoạt động, trắng 90% 0,01 … 0,2 m
Giới hạn phạm vi hoạt động, màu xám 18% 0,025 … 0,19 m
Giới hạn phạm vi hoạt động, màu đen 6% 0,03 … 0,175 m
Nguồn sáng Laser, Đỏ
Laser loại 2, IEC/EN 60825-1:2007

dữ liệu điện
Mạch bảo vệ Bảo vệ đảo cực
bảo vệ ngắn mạch

Dữ liệu hiệu suất
Điện áp nguồn UB 10 … 30 V, DC
Ripple dư 0 … 15 %, Từ UB
Dòng hở mạch 0 … 35 mA

Đầu ra
Số lượng đầu ra chuyển đổi kỹ thuật số 2 Cái

Chuyển đổi đầu ra 1
Phần tử chuyển mạch Transistor, PNP
Nguyên tắc chuyển mạch Chuyển đổi ánh sáng

Chuyển đổi đầu ra 2
Phần tử chuyển mạch Transistor, NPN
Nguyên tắc chuyển mạch Chuyển đổi ánh sáng

Dữ liệu thời gian
Tần số chuyển mạch 2.000 Hz
Thời gian đáp ứng 0,25 ms

Cổng kết nối
Cổng 1
Loại kết nối Đầu nối, Chuyển, 90°
Kích thước ren M12
Chất liệu Kim loại
Số chân 5 chân

Dữ liệu cơ học
Kích thước (Rộng x Cao x Dài) 15 mm x 48 mm x 38 mm
Vật liệu vỏ kim loại
Vỏ kim loại Kẽm
Chất liệu nắp ống kính Thủy tinh
Trọng lượng tịnh 70 g
Kiểu buộc Rãnh Dovetail

Chủ đề gắn kết
Gắn xuyên lỗ
Thông qua thiết bị gắn tùy chọn
Khả năng tương thích của vật liệu ECOLAB
Hoạt động và hiển thị
Điều khiển vận hành Chiết áp đa chiều

Dữ liệu môi trường
Nhiệt độ môi trường, vận hành -10 … 40 °C
Chứng chỉ
Cấp độ bảo vệ IP 67 IP69K
Lớp bảo vệ II
Chứng nhận c UL Hoa Kỳ
Tiêu chuẩn áp dụng IEC 60947-5-2
