Sê-ri 8
Nguyên lý hoạt động
Nguyên lý phản xạ khuếch tán có khử nền

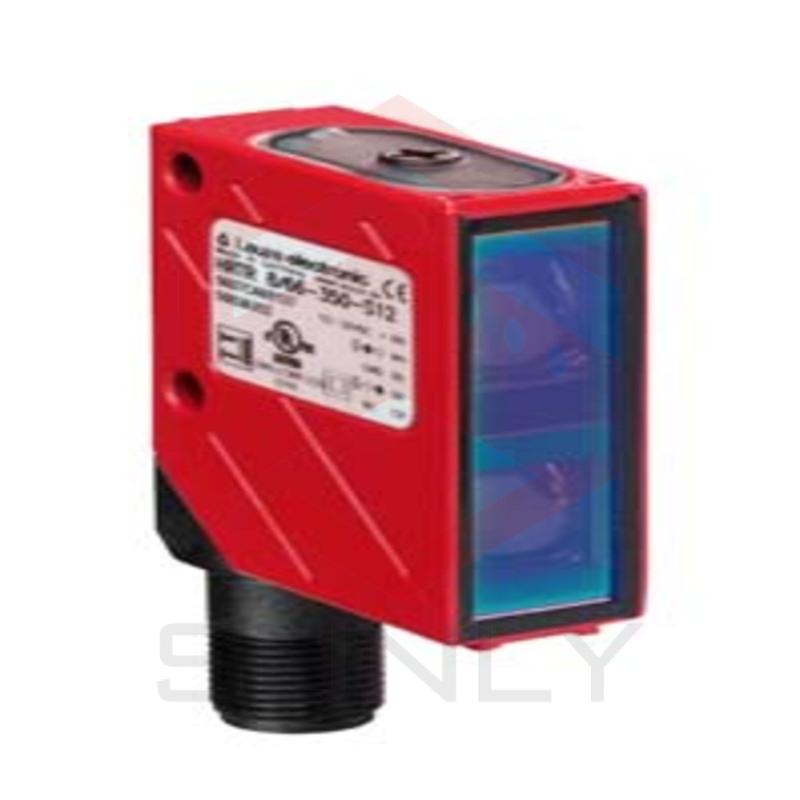

Cảm biến khuếch tán với triệt tiêu nền HRTR 8/66-350-S12
Liên hệ
Phạm vi hoạt động, trắng 90% 0,007 … 0,35 m
Phạm vi hoạt động, màu xám 18% 0,01 … 0,33 m
Phạm vi hoạt động, màu đen 6% 0,012 … 0,3 m
Giới hạn phạm vi hoạt động, trắng 90% 0,007 … 0,4 m
Giới hạn phạm vi hoạt động, màu xám 18% 0,01 … 0,37 m
Giới hạn phạm vi hoạt động, màu đen 6% 0,012 … 0,34 m
Đèn LED nguồn sáng, Đỏ
Dữ liệu điện
Mạch bảo vệ Bảo vệ đảo cực
Bảo vệ ngắn mạch
Dữ liệu hiệu suất
Điện áp nguồn UB 10 … 30 V, DC
Ripple dư 0 … 15 %, Từ UB
Dòng hở mạch 0 … 35 mA
Đầu ra
Số lượng đầu ra chuyển đổi kỹ thuật số 2 Cái
Chuyển đổi đầu ra 1
Phần tử chuyển mạch Transistor, Push-pull
Nguyên tắc chuyển mạch Chuyển mạch sáng (PNP)/chuyển mạch tối (NPN)
Chuyển đổi đầu ra 2
Phần tử chuyển mạch Transistor, Push-pull
Nguyên lý chuyển mạch Chuyển mạch tối (PNP)/chuyển mạch sáng (NPN)
Time behavior
Tần số chuyển đổi 1.000 Hz
Thời gian đáp ứng 0,33 ms
Cổng kết nối
Cổng 1
Loại kết nối Đầu nối, Chuyển, 90°
Kích thước ren M12
Chất liệu Kim loại
Số chân 5 chân
Dữ liệu cơ học
Kích thước (Rộng x Cao x Dài) 15 mm x 48 mm x 38 mm
Vật liệu vỏ kim loại
Vỏ kim loại Kẽm
Chất liệu nắp ống kính Thủy tinh
Trọng lượng tịnh 70 g
Kiểu buộc Rãnh Dovetail
Chủ đề gắn kết
Gắn xuyên lỗ
Thông qua thiết bị gắn tùy chọn
Khả năng tương thích của vật liệu ECOLAB
Hoạt động và hiển thị
Điều khiển vận hành Chiết áp đa chiều
Dữ liệu môi trường
Nhiệt độ môi trường, hoạt động -40 … 60 °C
Chứng chỉ
Cấp bảo vệ IP 67 IP69K
Lớp bảo vệ II
Chứng nhận c UL Hoa Kỳ
Tiêu chuẩn áp dụng IEC 60947-5-2
