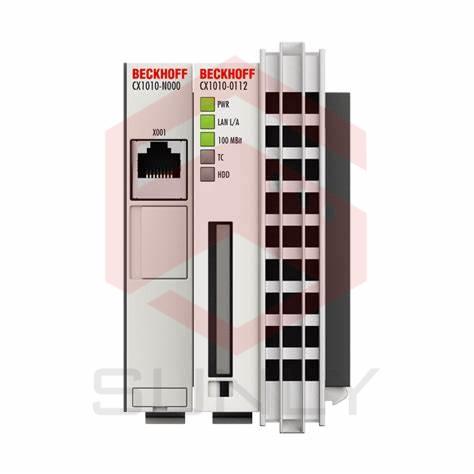

CX1010 | Mô-đun CPU Cơ Bản

Mô-đun CPU CX1010 là mô-đun cơ bản của hệ thống CX. Nó bao gồm CPU và bộ nhớ flash nội bộ ở hai cấp độ thiết lập và cung cấp tùy chọn để vận hành một phương tiện nhớ bổ sung trong định dạng Compact Flash II. Một giao diện Ethernet là một phần của cấu hình cơ bản. Tất cả các thành phần khác của gia đình CX có thể được kết nối qua giao diện PC/104 có sẵn ở cả hai bên. Mô-đun CPU có thể được trang bị các tùy chọn phần cứng và phần mềm khác nhau: hệ điều hành có thể là Windows Embedded CE 6 hoặc Windows Embedded Standard 2009.

Cấu hình cơ bản của CX1010 bao gồm một thẻ Compact Flash dung lượng 128 MB. Phần mềm tự động hóa TwinCAT 2 biến một hệ thống CX1010 thành một hệ thống PLC mạnh mẽ và kiểm soát chuyển động có thể được sử dụng với hoặc không có trực quan hóa. Các giao diện hệ thống hoặc kết nối trường có thể được thêm vào mô-đun CPU cơ bản. Mô-đun làm mát không hoạt động được bao gồm trong phạm vi cung cấp. Mô-đun CPU yêu cầu một mô-đun nguồn điện loại CX1100.

Bộ xử lý: tương thích với Intel® Pentium® MMX, tần số đồng hồ 500 MHz

Số lõi: 1

Bộ nhớ Flash: Khe cắm cho thẻ Compact Flash, bao gồm 128 MB (có thể mở rộng)

Bộ nhớ chính: 256 MB DDR RAM (không mở rộng)

Giao diện: 1 x RJ45 10/100 Mbit/s

Đèn LED chẩn đoán: 1 x nguồn, 1 x tốc độ LAN, 1 x hoạt động LAN, tình trạng TC, 1 x truy cập flash

Khe mở rộng: 1 x chèn Compact Flash loại II với cơ cấu đẩy

Đồng hồ: Đồng hồ nội dung dự trữ có pin cho thời gian và ngày (pin có thể thay thế)

Hệ điều hành: Windows Embedded CE 6, Windows Embedded Standard 2009

Phần mềm điều khiển: TwinCAT 2 PLC runtime hoặc TwinCAT 2 NC PTP runtime

Bus hệ thống: 16 bit ISA (PC/104)

Kết nối I/O: Thông qua mô-đun nguồn điện (E-bus, K-bus, K-bus/IP-Link)

Nguồn điện: Thông qua bus hệ thống (qua mô-đun nguồn điện CX1100)

Công suất tối đa: 8 W

Kích thước (W x H x D): 58 mm x 120 mm x 91 mm

Trọng lượng: Khoảng 355 g

Độ ẩm tương đối: 95%, không có hiện tượng ngưng tụ

Nhiệt độ hoạt động/lưu trữ: 0…+50 °C/-25…+85 °C

Khả năng chống nhiễm từ/nhiễu sóng: Tuân thủ EN 61000-6-2/EN 61000-6-4

Khả năng chống rung/độ chịu sốc: Tuân thủ EN 60068-2-6/EN 60068-2-27

Đánh giá bảo vệ: IP20

Chứng nhận/dánh giá: CE, UL

>>> Tham khảo tài liệu kỹ thuật: cx1010_hwen
