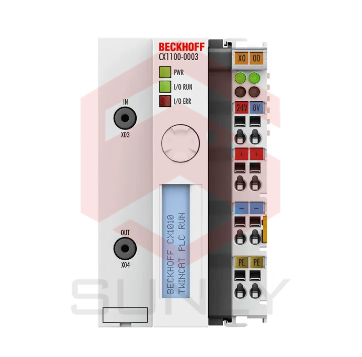

CX1100-0003 | Bộ cấp nguồn và giao diện I/O cho CX1010/CX1020

Có thể chọn một trong bốn mô-đun cấp nguồn cho hệ thống CX1010/CX1020. Việc cung cấp điện cho tất cả các thành phần hệ thống khác được đảm bảo thông qua bus PC/104 bên trong; không cần đường dây cung cấp riêng biệt. Tuy nhiên, các thành phần CX1100 còn cung cấp các đặc điểm quan trọng hơn ngoài nguồn điện thuần túy: NOVRAM tích hợp cho phép lưu trữ dữ liệu quy trình một cách an toàn, màn hình LC có hai dòng, mỗi dòng 16 ký tự được sử dụng để hiển thị thông báo hệ thống và người dùng. Nguồn điện của hệ thống CX có thể được thay đổi tại hiện trường.

CX1100-0003 ngoài nguồn điện và ba chức năng chính còn cung cấp kết nối I/O cho Thiết bị đầu cuối xe buýt (KLxxxx) và cho các mô-đun Hộp mở rộng IExxxx loại Beckhoff Fieldbus Box (IExxxx). Tùy chọn kết nối các mô-đun Bus Terminals hoặc Fieldbus Box tạo ra một hệ thống điều khiển với mức I/O rất thay đổi, có thể mở rộng với nhiều loại tín hiệu lớn. Dữ liệu I/O được lưu trữ trong DPRAM, CPU có thể truy cập được thông qua bus hệ thống

Thông số kỹ thuật	CX1100-0003
Nguồn cấp	24 V DC (-15 %/+20 %)
Kết nối xe buýt điện tử	–
Kết nối K-bus	có (thiết bị đầu cuối bộ chuyển đổi)
Kết nối liên kết IP	Đúng
Nguồn cung cấp hiện tại	–
Nguồn cung hiện tại K-bus	1,75 A
Loại kết nối	kỹ thuật lò xo (thiết bị đầu cuối bộ chuyển đổi)
NOVRAM	8 kbyte
Trưng bày	FSTN hiển thị 2 dòng x 16 ký tự văn bản, có đèn sáng
I/O-DPRAM	4 kbyte
Đèn LED chẩn đoán	1 x PWR, 1 x Chạy I/O, 1 x Lỗi I/O
Tối đa. sự tiêu thụ năng lượng	4 W
Kích thước (W x H x D)	58 mm x 100 mm x 91 mm
Cân nặng	khoảng 350 g
Nhiệt độ vận hành/bảo quản	0…+55 °C/-25…+85 °C
Độ ẩm tương đối	95%, không ngưng tụ
Chống rung/sốc	phù hợp với EN 60068-2-6/EN 60068-2-27
Miễn nhiễm/phát xạ EMC	phù hợp với EN 61000-6-2/EN 61000-6-4
Đánh giá bảo vệ	IP20
Phê duyệt/đánh dấu	CE, UL

>>>Tham khảo tài liệu kỹ thuật: cx1100-000xen
