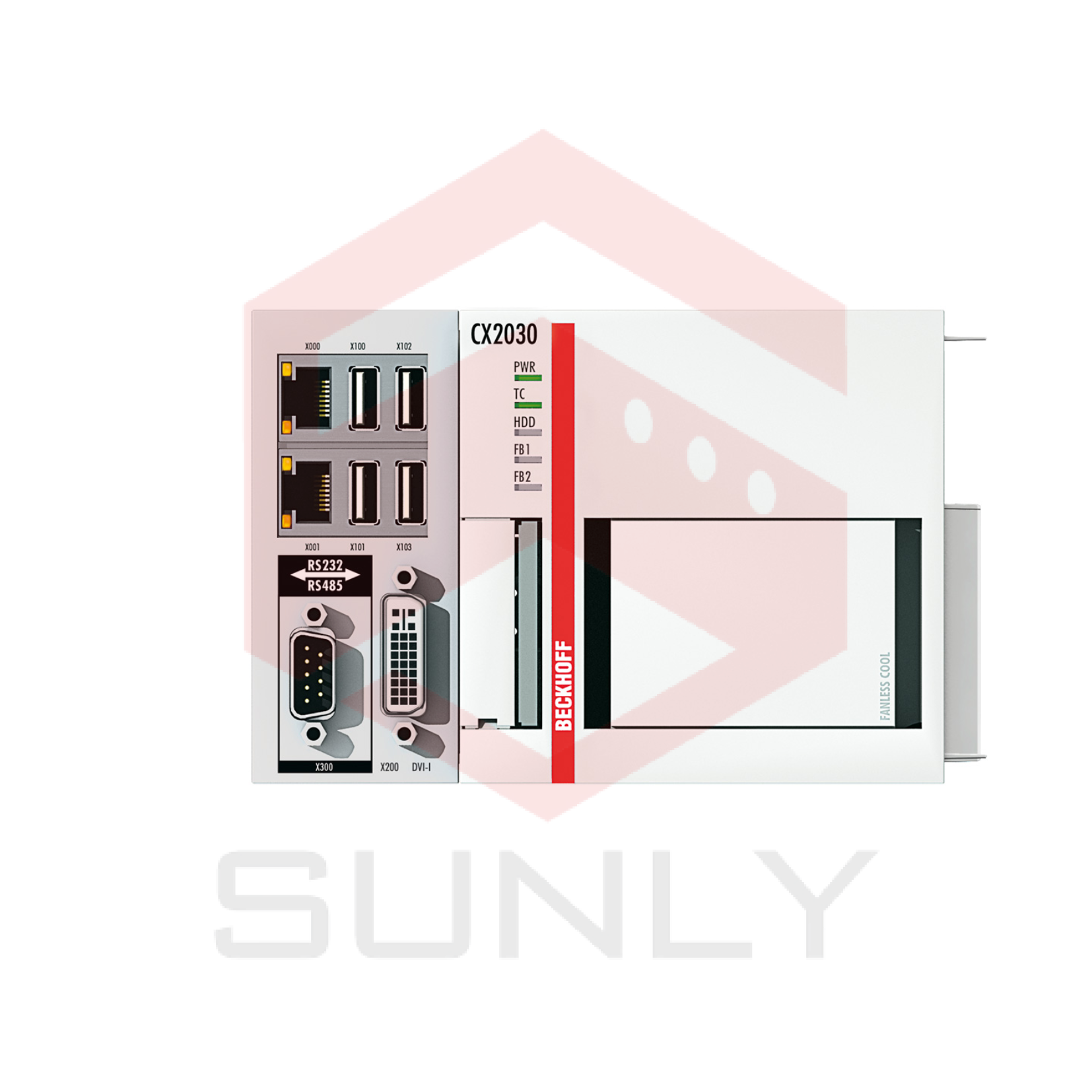

CX2030 | Mô-đun CPU Cơ Bản

Mô-đun CPU CX2030 sử dụng bộ vi xử lý Intel® Core™ i7 dual-core 1.5 GHz, không sử dụng quạt và không có các thành phần quay. Ngoài CPU và chipset, CX2030 còn chứa bộ nhớ chính với 2 GB RAM làm tiêu chuẩn, có thể nâng cấp lên 4 GB. Bộ điều khiển khởi động từ thẻ bộ nhớ flash CFast.

Cấu hình cơ bản của CX2030 bao gồm thẻ bộ nhớ CFast, hai giao diện Ethernet Gbit độc lập, bốn giao diện USB 2.0 và một giao diện DVI-I.

CPU có bộ nhớ NOVRAM 128 kB cho dữ liệu không thoáng nhanh khi không sử dụng UPS.

Đơn vị có thể được đặt hàng tùy chọn với một giao diện trường hoặc giao diện nối tiếp. Các thành phần khác từ gia đình CX2000 có thể được kết nối qua các terminal đa chấu trên cả hai bên. Hệ điều hành là Microsoft Windows Embedded Compact 7, Windows Embedded Standard 7 P hoặc Windows 10 IoT Enterprise 2016 LTSB. Phần mềm tự động hóa TwinCAT biến một hệ thống CX2030 thành một hệ thống PLC và kiểm soát chuyển động mạnh mẽ có thể được vận hành với hoặc không có trực quan hóa. Do hiệu suất cao, CX2030 có thể được sử dụng để tạo ra chuyển động trục 3D với TwinCAT NC I.

Đến bốn mô-đun có thể được kết nối với mô-đun CPU cơ bản. Thứ tự kết nối không quan trọng. Nội bộ, các mô-đun được kết nối qua PCI Express và có thể được kết nối sau đó với CPU trong lĩnh vực.

Nguồn điện cho mô-đun CPU đến từ một mô-đun nguồn điện CX2100, được kết nối ở phía bên phải của CPU. Hai thẻ bộ nhớ CFast khác (CX2550-0010) có thể được kết nối giữa bộ nguồn và CPU, vì vậy có thể sử dụng tổng cộng lên đến ba thẻ CFast. RAID có thể được sử dụng trong tình huống sử dụng nhiều hơn một thẻ CFast.

Dải nhiệt độ hoạt động mở rộng giữa -25 và +60 °C cho phép ứng dụng trong các tình huống đòi hỏi khí hậu khắc nghiệt.

Bộ xử lý: Intel® Core™ i7 2610UE 1.5 GHz
Số lõi: 2
Bộ nhớ Flash: Thẻ nhớ CFast 20 GB hoặc 40 GB (tùy thuộc vào hệ điều hành), có thể mở rộng tùy chọn
Bộ nhớ chính: 2 GB DDR3 RAM (có thể mở rộng từ nhà máy lên 4 GB)
Bộ nhớ lưu trữ cố định: NOVRAM tích hợp 128 kB
Giao diện: 2 x RJ45 10/100/1000 Mbit/s, 1 x DVI-I, 4 x USB 2.0, 1 x giao diện tùy chọn
Làm mát: Làm mát passiv, tùy chọn với làm mát hoạt động từ nhà máy
Đèn LED chẩn đoán: 1 x nguồn, 1 x TC trạng thái, 1 x truy cập flash, 2 x trạng thái bus
Đồng hồ: Đồng hồ có pin hỗ trợ cho thời gian và ngày (pin có thể thay thế)
Hệ điều hành: Windows Embedded Compact 7 (TwinCAT 3 chỉ hỗ trợ một lõi CPU), Windows Embedded Standard 7 P, Windows 10 IoT Enterprise 2016 LTSB, TwinCAT/BSD
Phần mềm điều khiển: TwinCAT 2 runtime, TwinCAT 3 runtime (XAR)
Kết nối I/O: Qua mô-đun nguồn (E-bus hoặc K-bus, tự động nhận diện)
Nguồn cấp: 24 V DC (-15 %/+20 %)
Công suất tiêu thụ tối đa: 27 W
Kích thước (W x H x D): 144 mm x 99 mm x 91 mm
Trọng lượng: Khoảng 1165 g
Độ ẩm tương đối: 95 %, không có sự ngưng tụ
Nhiệt độ hoạt động/lưu trữ: -25…+60 °C/-40…+85 °C
Miễn dịch/Phát thải EMC: Tuân thủ EN 61000-6-2/EN 61000-6-4
Độ rung/Chống sốc: Tuân thủ EN 60068-2-6/EN 60068-2-27
Chế độ bảo vệ: IP20
Chứng nhận/đánh dấu: CE, UL
TwinCAT 3 mức nền: Mid Performance (60); vui lòng xem ở đây để biết thông tin chi tiết về tất cả các mức nền TwinCAT 3.

>>> Tham khảo tài liệu kỹ thuật: cx20x0_en
