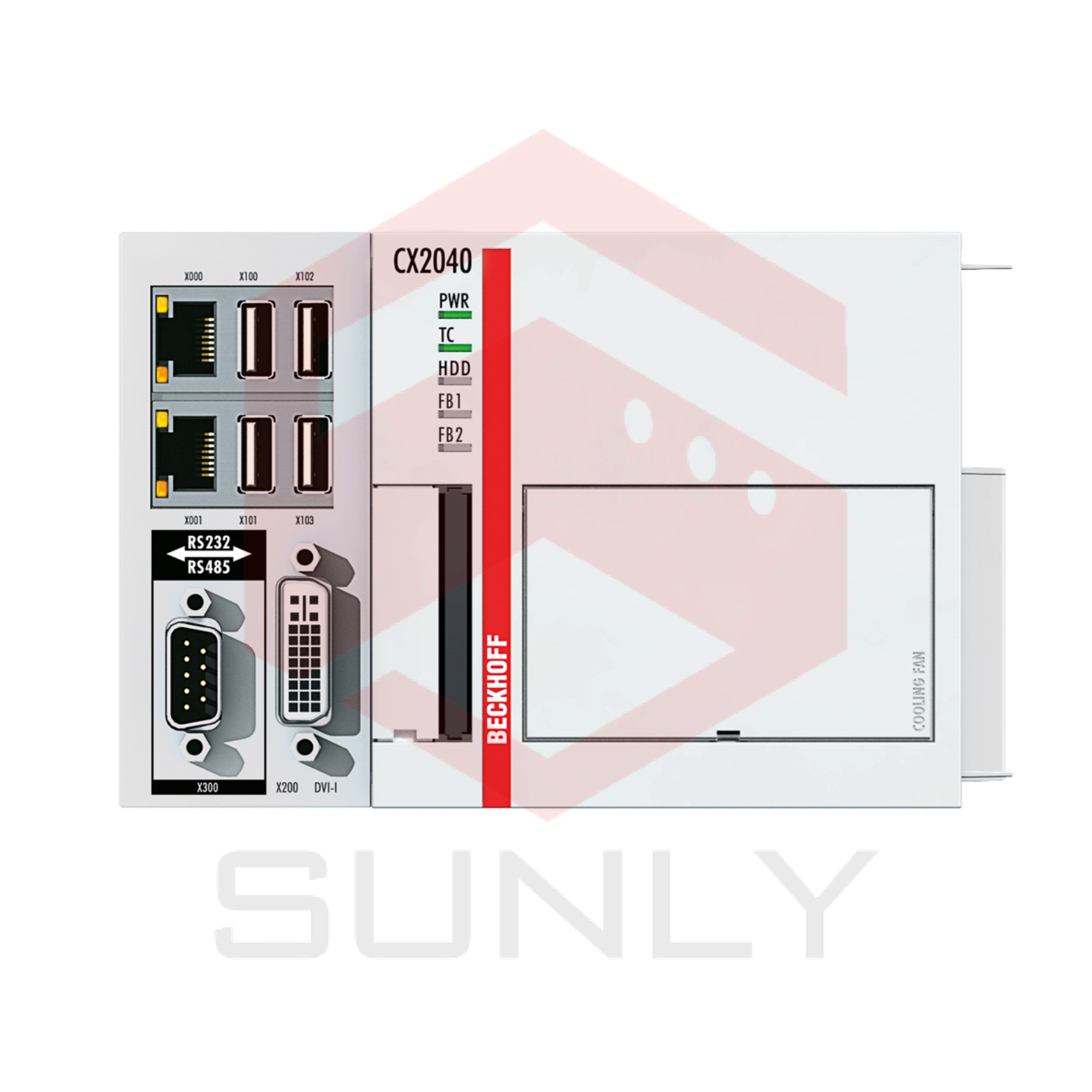

CX2040 | Bộ xử lý cơ bản

CX2040 có bộ xử lý lõi tứ Intel® Core™ i7 với tốc độ 2.1 GHz. Do công suất cao, CPU được trang bị quạt với bi đỡ và theo dõi tốc độ. Ngoài bộ xử lý và chipset, CX2040 cũng chứa bộ nhớ chính 4 GB RAM theo tiêu chuẩn. Bộ điều khiển khởi động từ thẻ nhớ flash CFast.

Cấu hình cơ bản của CX2040 bao gồm một thẻ nhớ CFast, hai giao diện Ethernet Gbit độc lập, bốn giao diện USB 2.0 và một giao diện DVI-I. CPU có một bộ nhớ lưu trữ dữ liệu NOVRAM tích hợp 128 kB cho những trường hợp không sử dụng UPS.

Đơn vị có thể được đặt hàng tùy chọn với giao diện fieldbus hoặc giao diện nối tiếp. Các thành phần khác từ dòng sản phẩm CX2000 có thể được kết nối qua các terminal đa chấu ở cả hai bên. Hệ điều hành là Microsoft Windows Embedded Compact 7, Windows Embedded Standard 7 P hoặc Windows 10 IoT Enterprise 2016 LTSB. Phần mềm tự động hóa TwinCAT biến hệ thống CX2040 thành một hệ thống PLC và điều khiển chuyển động mạnh mẽ có thể được vận hành có hoặc không có hình ảnh. Do hiệu suất cao, CX2040 có thể được sử dụng để tạo ra các chuyển động đường 3D với TwinCAT NC I.

Đến tối đa bốn mô-đun có thể được kết nối vào bộ xử lý CPU cơ bản. Thứ tự kết nối không quan trọng. Nội tại, các mô-đun được kết nối qua PCI Express và có thể được kết nối sau đó vào CPU tại hiện trường.

Nguồn cấp cho mô-đun CPU đến từ mô-đun nguồn cung cấp CX2100-0014 hoặc CX2100-0914, được kết nối ở bên phải của CPU. Hai mô-đun thẻ nhớ CFast khác (CX2550-0010) có thể được kết nối giữa mô-đun nguồn cung cấp và CPU, để có thể sử dụng tổng cộng ba thẻ nhớ CFast. RAID có thể được sử dụng trong những trường hợp sử dụng nhiều hơn một thẻ nhớ CFast.

Phạm vi nhiệt độ hoạt động mở rộng giữa -25 và +60 °C cho phép ứng dụng trong các điều kiện khí hậu đòi hỏi.

Bộ xử lý: Intel® Core™ i7 2715QE 2.1 GHz
Số lõi: 4
Bộ nhớ flash: Thẻ nhớ flash CFast 20 GB hoặc 40 GB (tùy thuộc vào hệ điều hành), có thể mở rộng tùy chọn
Bộ nhớ chính: 4 GB RAM DDR3 (không thể mở rộng)
Bộ nhớ persistent: 128 kB NOVRAM tích hợp
Giao diện: 2 x RJ45 10/100/1000 Mbit/s, 1 x DVI-I, 4 x USB 2.0, 1 x giao diện tùy chọn
Làm mát: Quạt tích hợp với bi đỡ và theo dõi tốc độ
Đèn chẩn đoán LED: 1 x nguồn, 1 x TC trạng thái, 1 x truy cập flash, 2 x trạng thái bus
Đồng hồ: Đồng hồ năng lượng nội bộ dự trữ thời gian và ngày (có thể thay thế pin)
Hệ điều hành: Windows Embedded Compact 7 (TwinCAT 3 chỉ hỗ trợ một lõi CPU), Windows Embedded Standard 7 P, Windows 10 IoT Enterprise 2016 LTSB, TwinCAT/BSD
Phần mềm điều khiển: TwinCAT 2 runtime, TwinCAT 3 runtime (XAR)
Kết nối I/O: Thông qua mô-đun nguồn cung cấp (E-bus hoặc K-bus, tự động nhận diện)
Nguồn cung cấp: 24 V DC (-15 %/+20 %)
Công suất tiêu thụ tối đa: 32 W
Kích thước (W x H x D): 144 mm x 99 mm x 91 mm
Trọng lượng: Khoảng 1230 g
Độ ẩm tương đối: 95 %, không ngưng tụ
Nhiệt độ hoạt động/lưu trữ: -25…+60 °C/-40…+85 °C
Miễn dịch/Phát xạ EMC: Tuân thủ EN 61000-6-2/EN 61000-6-4
Chống rung/Chống sốc: Tuân thủ EN 60068-2-6/EN 60068-2-27
Hệ số bảo vệ: IP20
Chứng nhận/Đánh dấu: CE, UL
TwinCAT 3 mức nền nâng cao (70); vui lòng xem tại đây để biết cái nhìn tổng quan về tất cả các mức nền TwinCAT 3.
>>> Tham khảo tài liệu kỹ thuật: cx20x0_en
