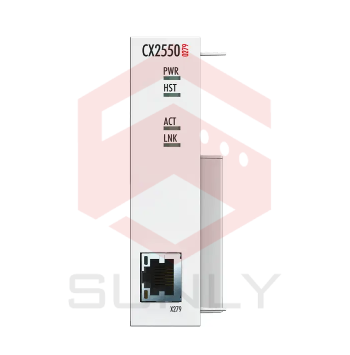

CX2550-0279 | Bộ mở rộng USB 2.0 Tx cho CX20xx (CP29xx-0000, CP39xx-0000, CP69xx-xxxx-0010, CP79xx-xxxx-0010)

Các mô-đun CX2550-0179 và CX2550-0279 bổ sung cho dòng CX20xx bằng chức năng của phần mở rộng USB CU8800 và CU8801 cho PC Công nghiệp và cho phép kết nối trực tiếp Bảng điều khiển Beckhoff với giao diện USB Mở rộng. Các mô-đun hệ thống CX2550-0x79 là các phần đính kèm dành cho dòng PC nhúng CX20xx. Chúng truyền tín hiệu USB qua cáp Cat.5E trong khoảng cách lên tới tối đa. 50m. Cả hai mô-đun đều có thể được gắn ở phía bên phải của CX20xx-CPU và được đặt giữa bộ cấp nguồn và CPU. Kết nối bên trong được thực hiện thông qua cổng USB của CX20xx-CPU; bằng cách này, không yêu cầu hoặc sử dụng tài nguyên PCI Express. Không cần trình điều khiển bổ sung để hoạt động vì quá trình chuyển đổi tín hiệu và chuyển tiếp tín hiệu USB diễn ra ở mức điện và hoàn toàn trong suốt đối với hệ điều hành. Mỗi mô-đun có bốn đèn LED chẩn đoán, cho biết trạng thái của tiêu chuẩn truyền dẫn ngoài nguồn điện. Để có khả năng hiển thị tốt hơn, đèn LED của ổ cắm RJ45 được triển khai dự phòng trên đèn LED chẩn đoán thấp hơn.

Mô-đun hệ thống CX2550-0279 truyền tín hiệu USB theo chuẩn USB 2.0 (tốc độ tối đa, tối đa 480 Mbit/s). Nó phù hợp để kết nối các dòng Bảng điều khiển Beckhoff CP29xx-0000, CP39xx-0000, CP69xx-xxxx-0010 và CP79xx-xxxx-0010 với kết nối USB Extended 2.0.

Thông số kỹ thuật	CX2550-0279
Giao diện	1 x USB mở rộng 2.0
Loại kết nối	Ổ cắm RJ45
Của cải	truyền USB 2.0 lên đến tối đa. 50 m qua cáp Cat.5E
Đèn LED chẩn đoán	1 x nguồn, 1 x máy chủ, 1 x hoạt động, 1 x liên kết
Nguồn cấp	thông qua bus hệ thống (thông qua các mô-đun cấp nguồn CX2100-0xxx)
Kích thước (W x H x D)	24 mm x 99 mm x 54,5 mm
Cân nặng	khoảng 190 g
Nhiệt độ vận hành/bảo quản	-25…+60°C/-40…+85°C
Độ ẩm tương đối	95%, không ngưng tụ
Chống rung/sốc	phù hợp với EN 60068-2-6/EN 60068-2-27
Miễn nhiễm/phát xạ EMC	phù hợp với EN 61000-6-2/EN 61000-6-4
Đánh giá bảo vệ	IP20

>>>Tham khảo tài liệu kỹ thuật : cx2550-0x79en
