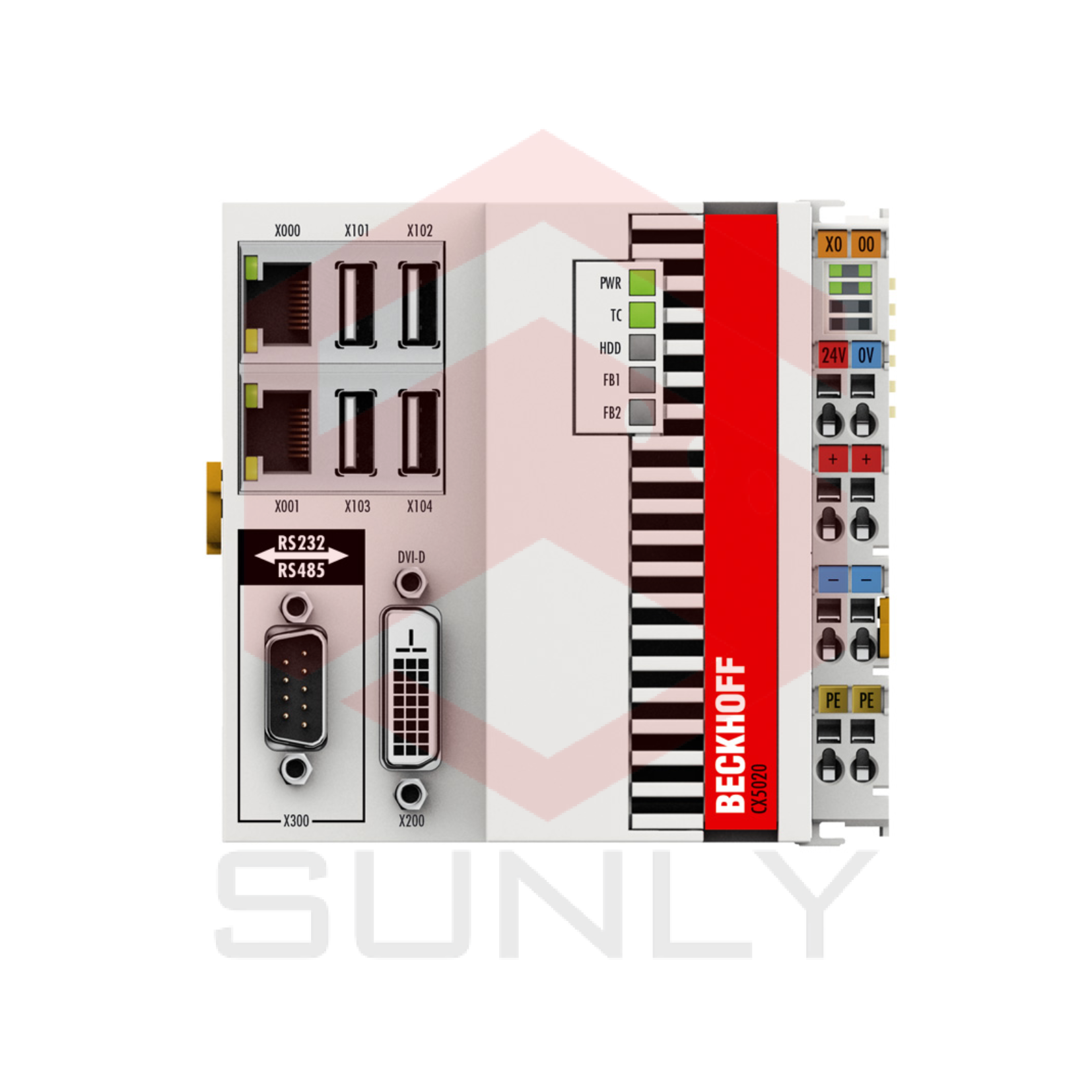

CX5020 | Máy tính nhúng với bộ xử lý Intel Atom®

CX5010 và CX5020 là Máy tính nhúng thuộc dòng CX5000 dựa trên bộ xử lý Intel Atom® và chỉ khác nhau bởi phiên bản CPU. CX5010 có bộ xử lý Intel Atom® Z510 1,1 GHz, trong khi CX5020 có bộ xử lý Intel Atom® Z530 1,6 GHz. Ngoài tốc độ đồng hồ, hai bộ xử lý này còn khác nhau ở chỗ Z530 tích hợp công nghệ hyperthreading, tức là có hai lõi CPU ảo để thực hiện phần mềm hiệu quả hơn.

Tùy thuộc vào môi trường chạy TwinCAT được cài đặt, CX5010/CX5020 có thể được sử dụng để triển khai dự án PLC hoặc PLC/điều khiển chuyển động (có hoặc không có hiển thị).

Bộ xử lý Intel Atom® Z530, tần số đồng hồ 1,6 GHz

Số lõi 1

Bộ nhớ flash: khe cắm thẻ Compact Flash, 128 MB đi kèm (có thể mở rộng)

Bộ nhớ chính: 512 MB RAM (mở rộng từ nhà máy lên 1 GB)

Bộ nhớ persistent: UPS tích hợp 1 giây (1 MB trên thẻ Compact Flash)

Giao diện: 2 x RJ45 10/100/1000 Mbit/s, 1 x DVI-D, 4 x USB 2.0, 1 x giao diện tùy chọn

Đèn chẩn đoán LED: 1 x nguồn, 1 x trạng thái TC, 1 x truy cập flash, 2 x trạng thái bus

Đồng hồ: Đồng hồ năng lượng nội bộ dự trữ thời gian và ngày (có thể thay thế pin)

Hệ điều hành: Windows Embedded CE 6, Windows Embedded Standard 2009

Phần mềm điều khiển: TwinCAT 2 runtime, TwinCAT 3 runtime (XAR)

Kết nối I/O: E-bus hoặc K-bus, tự động nhận diện

Nguồn cung cấp: 24 V DC (-15 %/+20 %)

Dòng điện cung cấp E-bus/K-bus: 2 A

Công suất tiêu thụ tối đa: 13 W

Kích thước (W x H x D): 106 mm x 100 mm x 92 mm

Trọng lượng: Khoảng 575 g

Độ ẩm tương đối: 95 %, không ngưng tụ

Nhiệt độ hoạt động/lưu trữ: -25…+60 °C/-40…+85 °C

Miễn dịch/Phát xạ EMC: Tuân thủ EN 61000-6-2/EN 61000-6-4

Chống rung/Chống sốc: Tuân thủ EN 60068-2-6/EN 60068-2-27

Hệ số bảo vệ: IP20

Chứng nhận/Đánh dấu: CE, UL, với tùy chọn đặt hàng CX1900-0105: ATEX

Danh hiệu Ex: II 3 G Ex nA IIC T4 Gc

TwinCAT 3 mức nền Hiệu suất (40); vui lòng xem tại đây để biết cái nhìn tổng quan về tất cả các mức nền TwinCAT 3.

>>> Tham khảo tài liệu kỹ thuật: cx50x0_hwen
