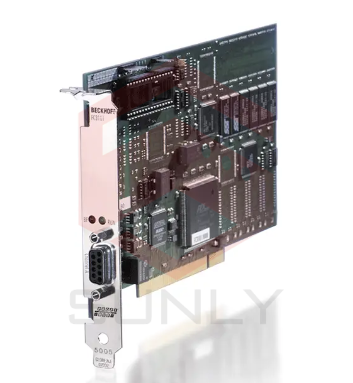

FC3101-0000 | Thẻ chính/phụ PROFIBUS, 1 kênh, PCI

FC3101-0000 | Thẻ chính/phụ PROFIBUS, 1 kênh, PCI

PROFIBUS DP, DP-V1 và DP-V2 (MC): Thẻ PROFIBUS PCI Fieldbus của Beckhoff có thể làm chủ giao thức PROFIBUS với tất cả các tính năng của nó. Nhờ chip PROFIBUS được phát triển nội bộ, thẻ được trang bị phiên bản mới nhất của công nghệ PROFIBUS – bao gồm chế độ đẳng thời có độ chính xác cao để điều khiển trục và các tùy chọn chẩn đoán mở rộng. Những thẻ này là những thẻ duy nhất hỗ trợ các tỷ lệ bỏ phiếu khác nhau cho nô lệ và thậm chí có thể đồng bộ hóa chính xác một số kênh với nhau. Đặc trưng:

thời gian chu kỳ từ 200 µs

giám sát master, Slave và PROFIBUS lên tới 12 Mbit/s

giao diện chẩn đoán và tham số mạnh mẽ

Việc quản lý lỗi cho mỗi người dùng bus có thể được cấu hình tự do.

Có thể đọc cấu hình bus và tự động gán các tập tin “GSE”.

Trong TwinCAT, tất cả các chức năng đều có sẵn một cách thuận tiện. Nhưng các ứng dụng khác cũng được hưởng lợi từ các tính năng đa dạng: trình điều khiển chung cho các phiên bản Windows khác nhau và các công cụ cấu hình tiện lợi đều được bao gồm trong gói phần mềm TwinCAT I/O. Các chương trình ngôn ngữ cấp cao sử dụng DLL, ứng dụng Visual Basic có giao diện ActiveX. Các ứng dụng có giao diện OPC có thể truy cập dữ liệu và tham số quy trình thông qua máy chủ OPC.

Fieldbus PROFIBUS DP (tiêu chuẩn), PROFIBUS DP-V1 (Cl. 1+2: dịch vụ không tuần hoàn, cảnh báo), DP-V2, PROFIBUS MC (cách đều)

Giao diện PC PCI

Số kênh fieldbus 1

Tốc độ truyền dữ liệu 9,6 kbaud…12 Mbaud

Giao diện bus 1 x ổ cắm D-sub, 9 chân, được tách rời bằng điện

Thời gian chu kỳ có thể khác nhau về thời gian chu kỳ DP trên mỗi nô lệ bằng cách sử dụng khái niệm CDL

Chẩn đoán phần cứng 2 đèn LED trên mỗi kênh

Tổng độ rộng bit trong hình ảnh xử lý trên mỗi kênh tối đa: Dữ liệu đầu vào và đầu ra 3 kbyte

NOVRAM –

Kích thước khoảng. 106 mm x 175 mm

Nhiệt độ hoạt động 0…+55 °C

>>> Tham khảo tài liệu kỹ thuật: FC310xen
