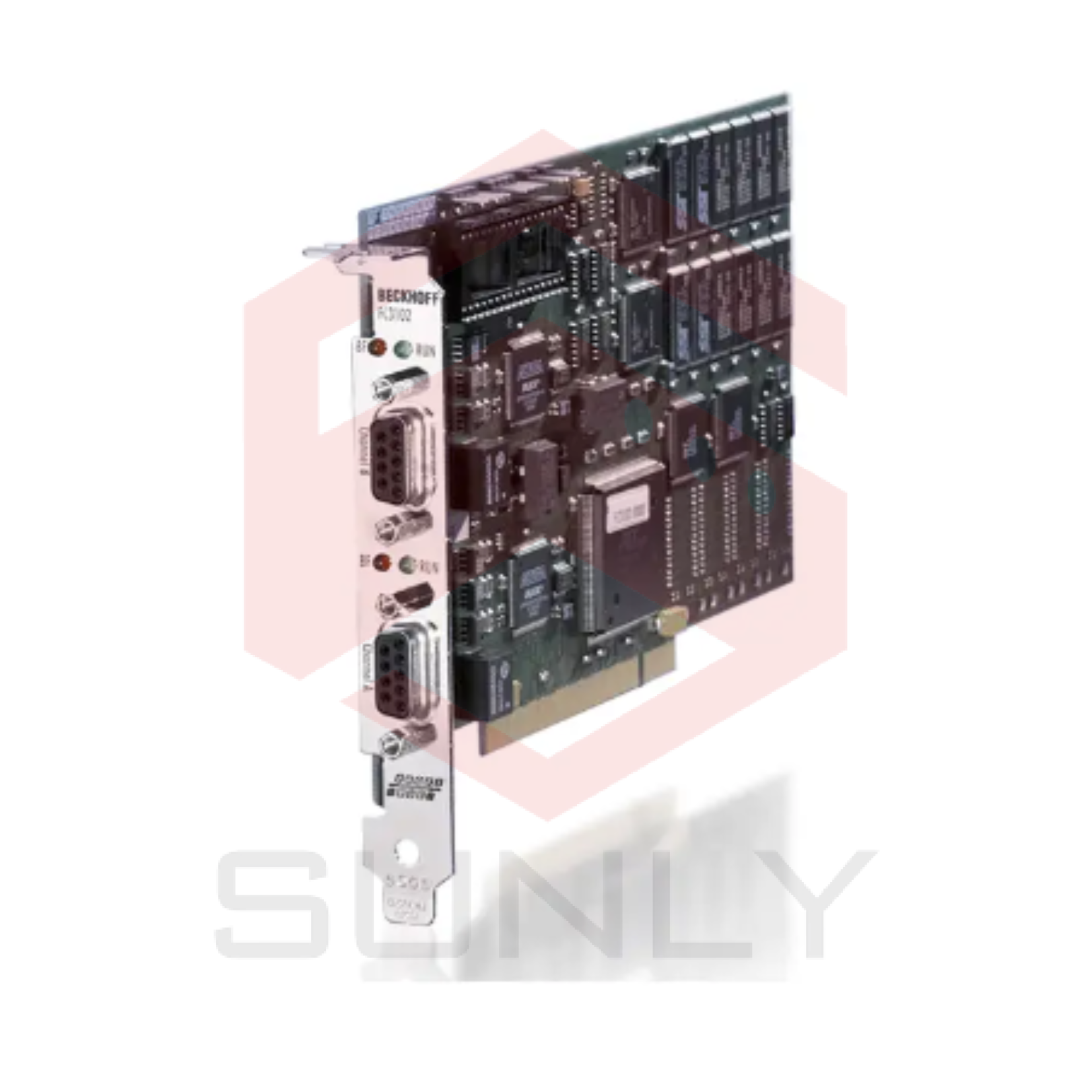

FC3102-0002 | Thẻ master/slave PROFIBUS, 2 kênh, PCI, với 32 kbyte NOVRAM

PROFIBUS DP, DP-V1 và DP-V2 (MC): Các thẻ Fieldbus PCI PROFIBUS từ Beckhoff có khả năng làm chủ giao thức PROFIBUS với tất cả các tính năng của nó. Nhờ vào việc sử dụng vi xử lý PROFIBUS được phát triển trong nhà, các thẻ được trang bị bản mới nhất của công nghệ PROFIBUS – bao gồm chế độ đồng bộ cao cấp cho điều khiển trục và các tùy chọn chẩn đoán mở rộng. Các thẻ này là duy nhất có khả năng hỗ trợ các tốc độ khảo sát khác nhau cho các slave và có thể đồng bộ hóa chính xác nhiều kênh với nhau. Các tính năng bao gồm:

– Thời gian chu kỳ từ 200 µs

– Master, slave và theo dõi PROFIBUS lên đến 12 Mbit/s

– Giao diện tham số mạnh mẽ và chẩn đoán

– Quản lý lỗi cho mỗi người dùng trên bus có thể được cấu hình tự do.

– Có thể đọc cấu hình bus và tự động gán các tệp “GSE”.

– Trong TwinCAT, tất cả các chức năng đều có sẵn một cách thuận tiện. Nhưng các ứng dụng khác cũng được hưởng lợi từ các tính năng đa dạng: các trình điều khiển chung cho các phiên bản Windows khác nhau và các công cụ cấu hình thuận tiện được bao gồm trong gói phần mềm TwinCAT I/O. Các chương trình ngôn ngữ cấp cao sử dụng DLL, ứng dụng Visual Basic sử dụng giao diện ActiveX. Ứng dụng với giao diện OPC có thể truy cập dữ liệu quá trình và tham số thông qua một máy chủ OPC.

Fieldbus: PROFIBUS DP (tiêu chuẩn), PROFIBUS DP-V1 (Cl. 1+2: dịch vụ không chu kỳ, cảnh báo), DP-V2, PROFIBUS MC (đều đặn)

Giao diện PC: PCI

Số kênh fieldbus: 2

Tốc độ truyền dữ liệu: 9.6 kbaud…12 Mbaud

Giao diện bus: 2 x D-sub cổng, 9 chân, cách ly điện

Thời gian chu kỳ: Các chu kỳ DP khác nhau cho mỗi slave có thể sử dụng khái niệm CDL

Chẩn đoán phần cứng: 2 đèn LED cho mỗi kênh

Chiều rộng bit trong hình ảnh quá trình: mỗi kênh tối đa tổng cộng: 3 kbyte dữ liệu vào và ra

NOVRAM: 32 kbytes

Kích thước: khoảng 106 mm x 175 mm

Nhiệt độ hoạt động: 0…+55 °C

>>> Tham khảo tài liệu kỹ thuật: FC310xen
