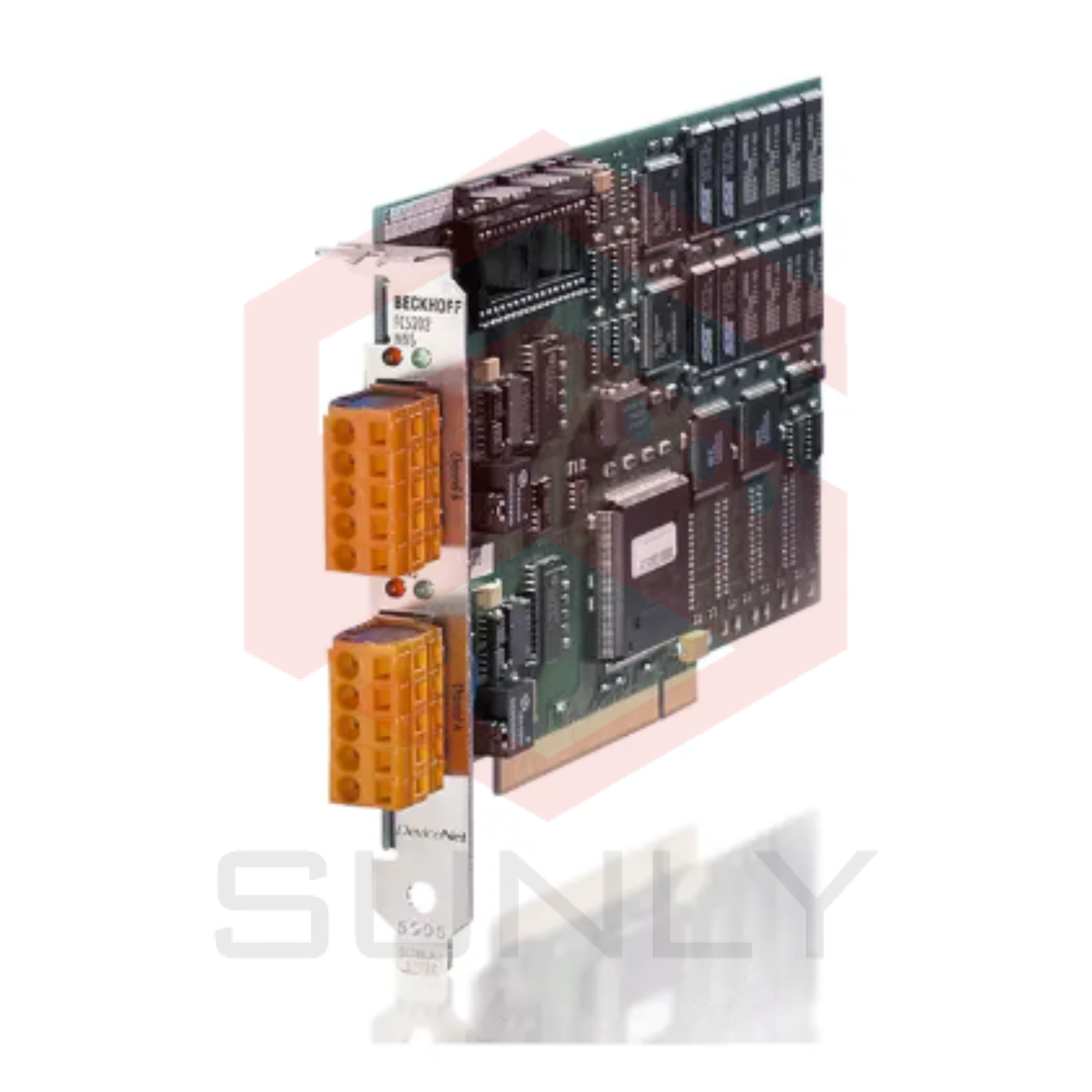

FC5202-0002 | Card DeviceNet, chế độ master/slave, 2 kênh, PCI, với 32 kbyte NOVRAM

Các thẻ cắm PC FC520x liên kết PC với mạng DeviceNet. Chúng có thể hoạt động làm master hoặc slave trong mạng. Giao diện bus PCI đảm bảo cả tốc độ truyền thông cao đến PC và cấu hình hoàn toàn tự động các thẻ trong phần cứng PC. Các thẻ DeviceNet cung cấp một hiện thực mạnh mẽ của giao thức, cung cấp nhiều tính năng mong muốn:

– Hỗ trợ tất cả các chế độ I/O của DeviceNet: polling, change of state, cyclic, strobed.

– Unconnected Message Manager (UCMM).

– Device Heartbeat Messages, Device Shutdown Messages.

– Tùy chọn hai kênh DeviceNet song song trên một thẻ.

– Giao diện tham số và chẩn đoán mạnh mẽ.

– Quản lý lỗi cho mỗi người dùng bus có thể cấu hình tự do.

– Có thể đọc cấu hình bus và tự động gán các tệp “eds”.

– Trong TwinCAT, tất cả các chức năng đều thuận tiện. Chương trình ngôn ngữ cao sử dụng DLL, ứng dụng Visual Basic và giao diện ActiveX. Ứng dụng OPC có thể truy cập dữ liệu quy trình và tham số thông qua một máy chủ OPC.

Fieldbus: DeviceNet

Giao diện PC: PCI

Số kênh fieldbus: 2

Tốc độ truyền dữ liệu: 125, 250, 500 kbaud

Giao diện bus: cổng mở, 5 chân, theo đặc tả DeviceNet, cách điện galvanically (Cung cấp kết nối.)

Cuộn dây kết thúc: có thể chuyển đổi

Chẩn đoán phần cứng: 2 đèn LED cho mỗi kênh

Độ rộng bit trong hình ảnh quy trình: mỗi kênh tối đa: 3 kbyte dữ liệu vào và ra

NOVRAM: 32 kbytes

Kích thước: khoảng 106 mm x 175 mm

Nhiệt độ hoạt động: 0…+55 °C

Driver: TwinCAT I/O và các cấp độ cao hơn

>>> Tham khảo tài liệu kỹ thuật: fc520x_cx1500-x520en
