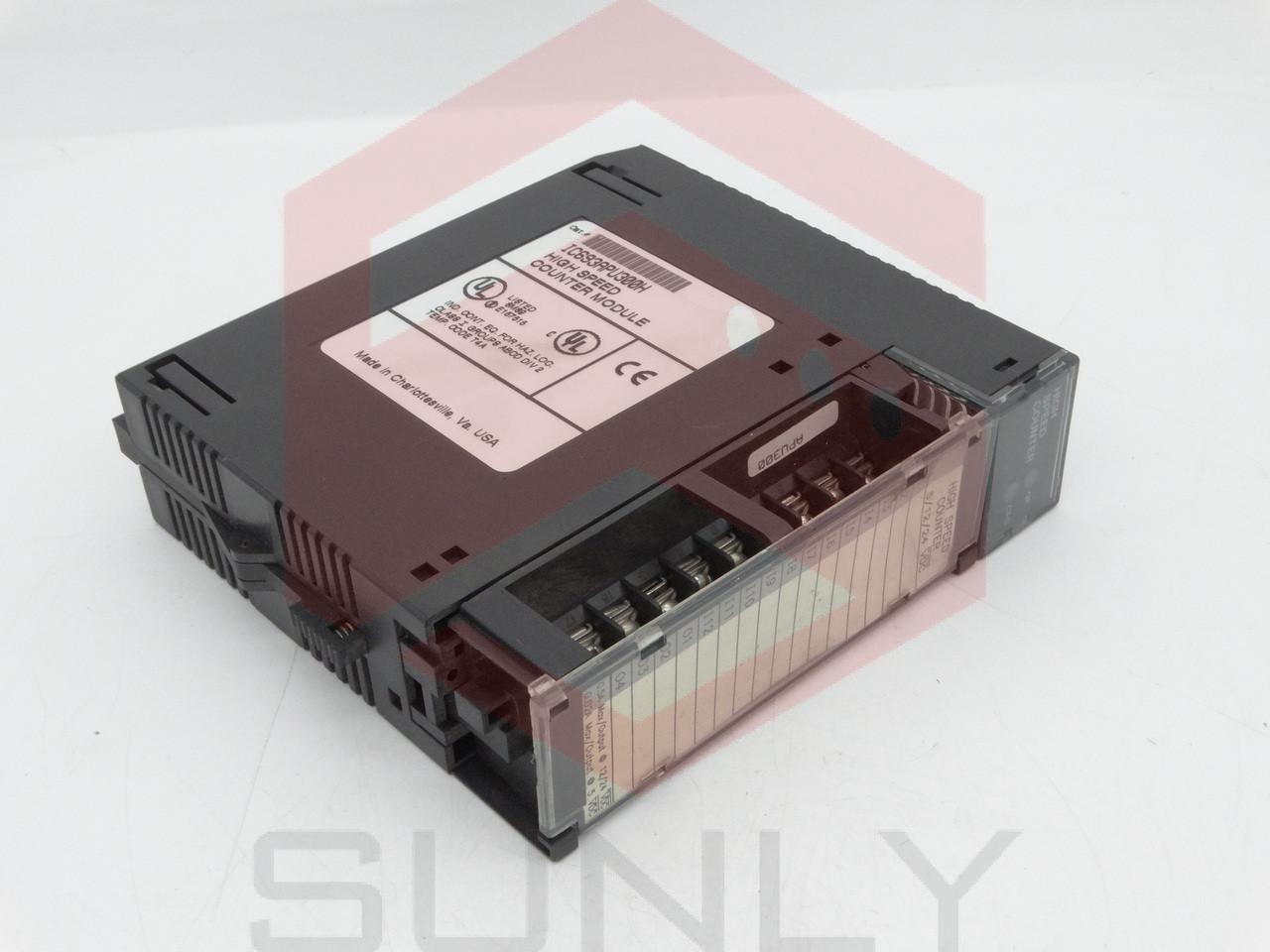

Mô-đun bộ đếm tốc độ cao IC693APU300

IC693APU300 là bộ đếm khe đơn tốc độ cao thuộc dòng PLC 90-30. Mô-đun này có thể được sử dụng khi tốc độ xung đầu vào lớn hơn khả năng đầu vào của PLC hoặc khi cần một tỷ lệ đáng kể khả năng xử lý của PLC.

Bộ đếm tốc độ cao cho phép xử lý trực tiếp các tín hiệu xung nhanh lên đến 1 MHz cho các ứng dụng công nghiệp như xử lý vật liệu, kiểm chứng đồng hồ đo và đo vận tốc. Với khả năng xử lý trực tiếp, bộ đếm tốc độ cao có thể phát hiện đầu vào, đếm và phản hồi với đầu ra mà không cần giao tiếp với CPU. Nó có thể được cấu hình để đếm lên hoặc xuống, cả lên và xuống hoặc đếm sự khác biệt tồn tại giữa hai biến. Mô-đun này có thể được cấu hình để cung cấp 1 bộ đếm phức tạp, 2 bộ đếm phức tạp và giống hệt nhau hoặc 4 bộ đếm đơn giản giống hệt và độc lập. Mô-đun này đi kèm với 12 đầu vào nguồn dương với dải điện áp đầu vào là 5 V DV hoặc 10 đến 30 V DC. Hơn nữa, bạn sẽ tìm thấy 4 đầu ra nguồn dương, chẩn đoán mô-đun bên trong và bảng đầu cuối có thể tháo rời được sử dụng trong quá trình nối dây tại hiện trường. Mô-đun IC694APU300 cung cấp hai chế độ hoạt động khi được sử dụng trong hệ thống RX3i: Cổ điển và Nâng cao. Theo mặc định, mô-đun hoạt động ở chế độ cổ điển. Tuy nhiên, nếu bạn muốn sử dụng các tính năng nâng cao, hãy chọn ‘Chế độ nâng cao’ bằng công cụ cấu hình phiên bản máy.

Các tính năng nâng cao bao gồm Hỗ trợ tần số đầu vào lên tới 1 MHz từ các thiết bị bên ngoài và bộ dao động bên trong lên đến 2MHz ở đầu vào đồng hồ 1, hỗ trợ cho cả bộ đếm 32 bit và sự kiện đầu vào Z, đầu ra có thể định cấu hình, cờ phát hiện cuộn qua và hỗ trợ cập nhật chương trình cơ sở bảng nối đa năng từ CPU RX3i. IC693APU300 cũng có tính năng cửa sổ cho phép người dùng xác định một phạm vi giá trị bộ đếm tích lũy trong đó nhấp nháy được nhận dạng là đầu vào hợp lệ. Nếu bộ tích lũy bộ đếm nằm ngoài phạm vi này, đầu vào nhấp nháy sẽ bị bỏ qua. Vì mô-đun được coi là một thiết bị dạng mở nên nó phải được lắp đặt trong một vỏ bọc có mức độ ô nhiễm tối thiểu. Đối với kết nối dây, sử dụng dây đồng có nhiệt độ tối thiểu là 90 độ C. Nếu được phép có hai dây thì chúng phải cùng loại. Trước khi nối dây, thay thế mô-đun, pin, cầu chì hoặc bất kỳ bộ phận có thể sử dụng được nào khác, bạn nên TẮT nguồn. Điều này nhằm tránh những rủi ro có thể xảy ra. Hơn nữa, sản phẩm phải được gắn trong một vỏ bọc được chứng nhận để sử dụng ở Vùng 2, Nhóm IIC và được xếp hạng IP54 tối thiểu. Trong quá trình nối dây tại hiện trường, phải sử dụng cáp có vỏ bọc cho tất cả các cáp kết nối với Bộ đếm tốc độ cao IC694APU300. Cáp được che chắn phải có mặt đất tần số cao trong phạm vi 6 inch tính từ mô-đun IC694APU300.

Nhà sản xuất GE Fanuc

Dòng Dòng 90-30

Mã sản phẩm IC693APU300

Loại sản phẩm Mô-đun bộ đếm tốc độ cao

Tốc độ đếm tối thiểu 20 Kilohertz

Tốc độ đếm tối đa 80 Kilohertz

Dây đồng

Số lượng đầu vào 12

Số lượng đầu ra 4

Loại logic Tích cực
