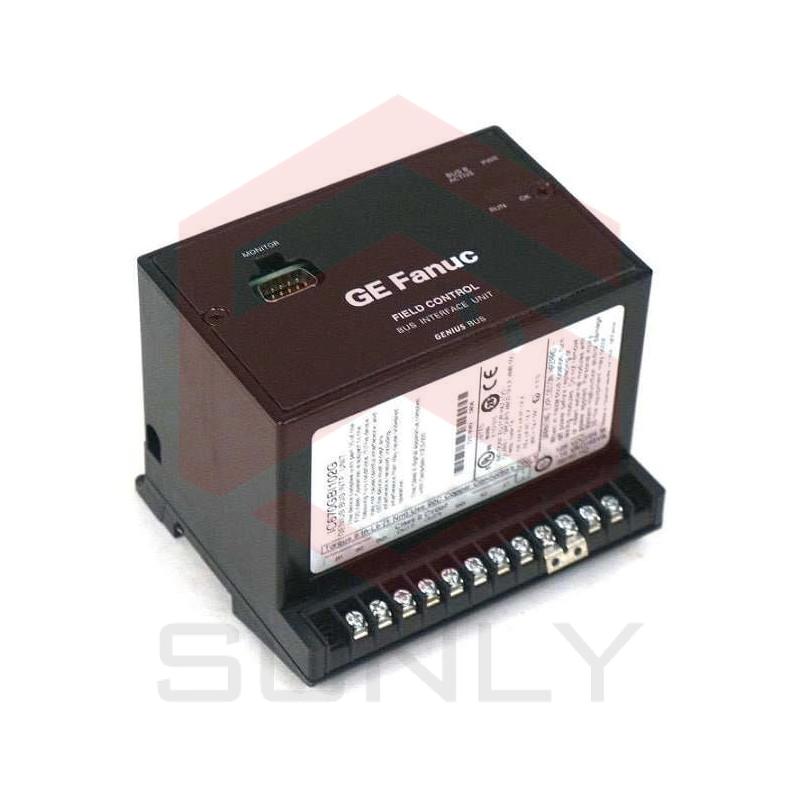

Mô-đun giao diện Bus Genius IC670GBI102

 IC670GBI102 là mô-đun Giao diện Bus Genius được sản xuất bởi GE Fanuc. Mô-đun này là một phần của loạt sản phẩm Điều khiển trường, chủ yếu được sử dụng để triển khai kiến trúc I/O phân tán bằng cách kết nối các mô-đun I/O điều khiển trường với CPU GE chủ thông qua mạng bus Genius. Nó có một loạt các thiết bị đầu cuối kiểu vít để kết cuối bus chính Genius và bus dự phòng tùy chọn; Một (1) cổng màn hình D-shell 9 chân để kết nối với Bộ lập trình cầm tay (HHP); Nó có khả năng lưu trữ lên đến Tám (8) I/O điều khiển trường và hỗ trợ tốc độ truyền Profibus tiêu chuẩn như tiêu chuẩn 153,6 Kbaud, 153,6 Kbaud mở rộng, 76,8 Kbaud hoặc 38,4 Kbaud.

IC670GBI001 là mô-đun giao tiếp thuộc dòng Field Control của GE Fanuc. Mô-đun này đặc biệt hỗ trợ giao thức Genius Bus, cho phép người dùng triển khai kiến trúc I/O phân tán. Mô-đun này được kết hợp với khối đầu cuối Bộ giao diện bus Genius để cho phép lắp thanh ray DIN hoặc lắp bảng điều khiển. Mô-đun khối thiết bị đầu cuối này cũng chứa các thiết bị đầu cuối vít nơi có thể thiết lập kết nối bus thiên tài chính và kết nối mạng dự phòng tùy chọn.

IC670GBI001 hỗ trợ kiến trúc cấu trúc liên kết chuỗi cúc trên cả bus chính và bus phụ. Tốc độ truyền dữ liệu được hỗ trợ của mô-đun này là tiêu chuẩn 153,6 Kbaud, 153,6 Kbaud mở rộng, 76,8 Kbaud hoặc 38,4 Kbaud với khả năng phân bổ bộ nhớ khả dụng cho nhiều loại dữ liệu như 256 Byte cho đầu vào rời rạc (%I), dữ liệu trạng thái và mô-đun thông minh ; 256 Byte cho đầu ra riêng biệt (%Q) và xóa lỗi cho mô-đun thông minh; 256 byte cho đầu vào analog (%AI) và 256 byte cho đầu ra analog (%AQ). Cả điểm kết nối bus chính và điểm phụ đều được cung cấp các điểm kết nối điện trở đầu cuối được sử dụng để chấm dứt kết nối bus và duy trì kết nối ổn định trên toàn mạng. Điểm kết thúc này được phân bổ cụ thể trên các thiết bị đầu cuối nối tiếp 1 và nối tiếp 2, được cài đặt ở điểm bắt đầu (nút đầu tiên) và điểm cuối của bus (nút cuối cùng). Giá trị điện trở bao gồm điện trở kết thúc 75 ohm, 100 ohm, 120 ohm hoặc 150 ohm. Cáp bus đúc sẵn cũng có thể được sử dụng với mô-đun Giao diện Bus này với số danh mục IC660BLM508 sử dụng điện trở 75 ohm và IC660BLM506 sử dụng điện trở 150 ohm.

Thiết bị giao diện bus IC670GBI102 là thiết bị giao diện bus Điều khiển trường do GE Fanuc sản xuất. Thiết bị này là một phần của dòng GE Field Control và nó tương thích với các mô-đun IC670GB và IC670GBI. Mô-đun điều khiển có thể lập trình này hoạt động trong phạm vi nhiệt độ từ 0 đến 55 độ C (32 đến 131 độ F) và nó có phạm vi nhiệt độ bảo quản từ -40 đến 85 độ C (-40 đến 185 độ F). Phạm vi độ ẩm tương đối của mô-đun giao diện bus IC670GBI102 là 5 đến 95% (không ngưng tụ). Bộ giao diện bus IC670GBI102 có thể chịu được mức độ rung và sốc đặc trưng cho môi trường công nghiệp và được lắp đặt trên thanh ray DIN gắn trên bảng điều khiển.

Bộ giao diện bus IC670GBI102 có thể hoạt động trên cả nguồn điện AC và DC và dải điện áp hoạt động là 90 đến 135 Volts AC và 105 đến 150 Volts DC. Điện áp định mức danh định của bộ giao diện bus IC670GBI102 là 115 Vôn AC và 125 Vôn DC. Mức tiêu thụ điện năng tối đa là 48 Volt-Amps ở 115 Volts AC và tối đa là 24 Watts ở 125 Volts AC. Mức tiêu thụ điện năng được chỉ định để hoạt động ở chế độ đầy tải. Dòng khởi động của thiết bị ở mức cao nhất là 20 Amps trong tối đa 3 mili giây. Thời gian duy trì tối đa của thiết bị là 20 mili giây trong khi điện áp đầu ra của nguồn điện là 6,5 Volts DC. Tần số đầu vào của thiết bị là 47 đến 63 Hertz. Khối đầu cuối của đơn vị giao diện bus là 16 milliamp và độ tin cậy của nó là hơn 600.000 giờ.

Thông số kỹ thuật của IC670GBI102

Thương hiệu GE Fanuc

Kiểm soát trường loạt

Hãng sản xuất: GE Fanuc

Nhà sản xuất GE Fanuc

Loại sản phẩm: Giao diện xe buýt Profibus

Mã sản phẩm IC670GBI102

Điều khiển I/O trường dòng

Kiểm soát hiện trường dòng sản phẩm

Loại Đơn vị giao diện Bus

Mã sản phẩm IC670GBI102

Khả năng tương thích Điều khiển trường IC670GB / IC670GBI

Mã sản phẩm: IC670GBI102

Mô tả sản phẩm Đơn vị giao diện bus (BUI)

Điện áp định mức danh định 115 Vôn AC, 125 Vôn DC

Tốc độ truyền 53,6 Kbaud tiêu chuẩn, 153,6 Kbaud mở rộng, 76,8 Kbaud hoặc 38,4 Kbaud

Dải điện áp cung cấp 90 đến 135 VAC, 105 đến 150 VDC

Điện áp nguồn danh định 115 VAC, 125 VDC

Điện trở kết cuối 75 ohm, 100 ohm, 120 ohm, 150 ohm

Dải điện áp 90 đến 135 Vôn AC / 105 đến 150 Vôn DC

Điện năng tiêu thụ 115 VAC: tối đa 48VA khi đầy tải (điện áp danh định) 25 VAC: tối đa 24W khi đầy tải (điện áp danh định)

Cáp chế tạo sẵn IC660BLM506, IC660BLM508

Tần số 47 đến 63 Hertz

Lắp và tháo nóng các mô-đun IC670GBI002(F); IC670GBI102A

Dòng điện khởi động cao nhất 15-50 Amps, tối đa 3 mS

Công suất ở mức 115 Volts AC 48 Volt-Amps (tối đa) khi đầy tải

Độ tin cậy MTBF hoạt động hơn 183.000 giờ, được tính toán

Nguồn điện đầu ra 6,5 VDC ±5%

Công suất ở mức 125 Volts AC 24 Watts (tối đa) khi đầy tải

Gắn DIN Rail / Bảng điều khiển thông qua khối đầu cuối Bộ giao diện bus Profibus (BIU)

Đầu ra hiện tại tới các mô-đun 2:00 AM

Dòng điện khởi động 20 Amps (cực đại), 3 mili giây (tối đa)

Thời gian chờ 10 ms

Nguồn điện đầu ra 6,5 Volts DC

Số mô-đun I/O được hỗ trợ lên tới Tám (8) mô-đun

Các giao thức được hỗ trợ Genius

Thời gian chờ 20 mili giây (tối đa)

Lập trình viên cầm tay tương thích IC660HHM501; IC693PRG300

Độ tin cậy MTBF hoạt động hơn 183.000 giờ

Các chức năng được hỗ trợ I/O cưỡng bức; Hiển thị chẩn đoán; Tải lên/tải xuống chương trình

Trạng thái vòng đời sản phẩm Đã ngừng/Lỗi thời

Nguồn điện: 24 VDC

Hỗ trợ dự phòng CPU

Hỗ trợ chèn và tháo nóng các mô-đun
