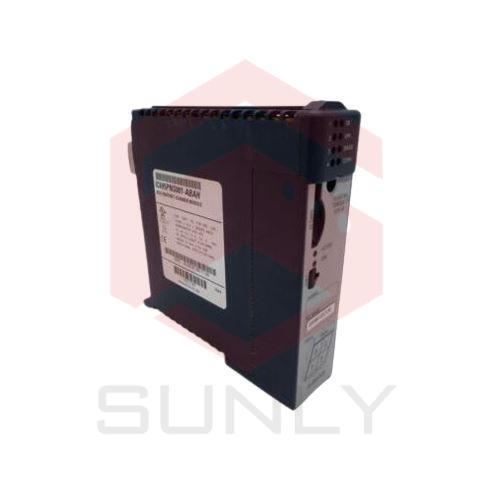

Mô-đun máy quét PROFINET IC695PNS001

Mô-đun máy quét IC695PNS001 là mô-đun máy quét PROFINET được thiết kế bởi GE Fanuc. Nó được sử dụng để kết nối bộ điều khiển I/O PROFINET với các giá đỡ I/O phổ quát từ xa hoặc mô-đun RX3i. Yêu cầu nguồn điện của mô-đun là 3,3 Volts DC ở 1,2 Amps hoặc 5 Volts DC ở 1,1 Amps. Nó có 4 cổng Ethernet chuyển mạch, 2 đầu nối RJ-45, 2 lồng SFP, 1 đầu nối Micro-B USB 2.0 và thẻ SD và SDHC. Mô-đun máy quét IC695PNS001 cũng cung cấp 32 bit trạng thái đầu vào và 32 bit điều khiển đầu ra dưới dạng bit điều khiển và trạng thái PNS. Mô-đun này đi kèm với 8 đèn LED chỉ báo phát sáng theo 22 mẫu để cung cấp cho người dùng các thông báo lỗi vận hành, cập nhật về trạng thái của mô-đun và nhận dạng mô-đun.

Mô-đun máy quét PROFINET IC695PNS001 được thiết kế để sử dụng với các phiên bản CPU RX3i PLC như CPU ​​CPU315, CPU320, CPE305 và CPE310. Các mô-đun trên giá được quét bằng máy quét này để truy xuất và trao đổi dữ liệu trong mạng LAN PROFINET I/O. Nó hỗ trợ 1 địa chỉ IP CIDR và ​​5 địa chỉ MAC. Phiên bản phần mềm Proficy Machine Edition được yêu cầu để sử dụng với mô-đun IC695PNS001 này là phiên bản 8.50 SIM 2 trở lên. Vì mô-đun này là thiết bị mở có các bộ phận mang điện mà người dùng có thể tiếp cận nên nó phải được lắp đặt bên trong vỏ bọc phù hợp để đảm bảo an toàn. Nó phải được cài đặt trong Khe 1 hoặc Khe 2 của bảng nối đa năng RX3i hoặc Khe 6 của bảng nối đa năng 7 khe RX3i. Mô-đun này có các cổng hoạt động độc lập được sử dụng để gắn các loại mô-đun khác nhau. Nó có thể được sử dụng để quản lý cấu hình mô-đun và giao tiếp PROFINET giữa các mô-đun và bộ điều khiển I/O trong một giá đỡ từ xa.

Loại mô-đun: Máy quét PROFINET

Số lượng khe: 1 (khe đơn)

Hỗ trợ bảng nối đa năng: Phổ thông

Hỗ trợ giao thức: Dự phòng phương tiện PROFINET

Cổng USB: 1 Micro USB để nâng cấp chương trình cơ sở

Nguồn điện bên trong: 1,2 A @ 3,3VDC, tối đa 1,1 A @ 5 VDC
