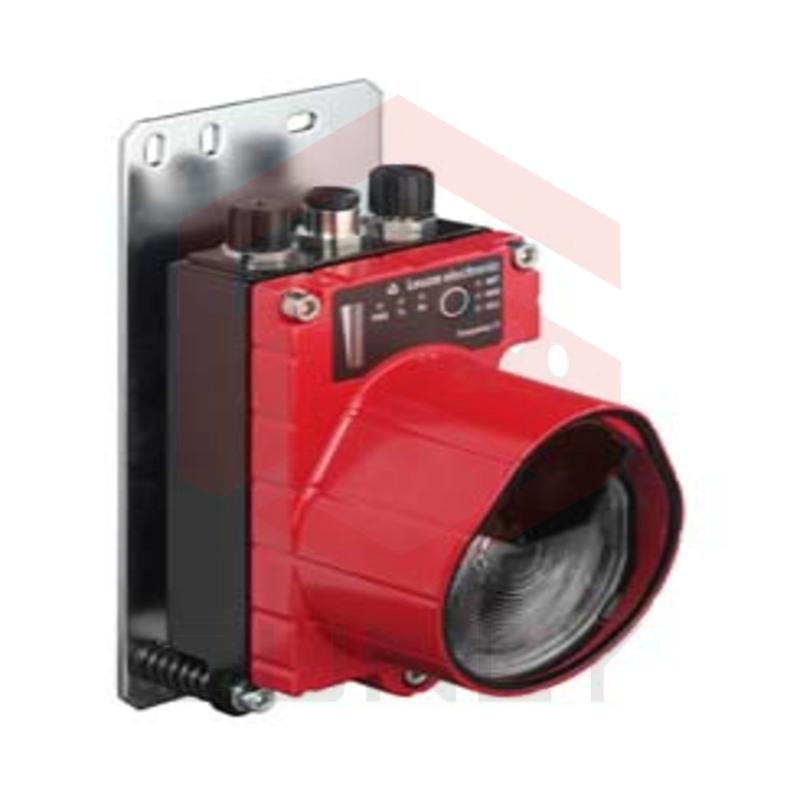

Thiết bị truyền dữ liệu quang DDLS 200/120.1-10

Phạm vi làm việc 200 … 120.000 mm
Đèn LED nguồn sáng, Hồng ngoại
Tần số truyền F1
Máy phát góc mở có thể sử dụng 1 °

Dữ liệu hiệu suất
Điện áp nguồn UB 18 … 30 V, DC

Đầu vào
Số lượng đầu vào chuyển đổi kỹ thuật số 1 Piece(s)

Đầu ra
Số lượng đầu ra chuyển đổi kỹ thuật số 1 Piece(s)

Giao diện
Loại PROFIBUS DP, RS 485

PROFIBUS DP
Tốc độ truyền 0,0096 … 1,5 Mbit/s

Cổng kết nối
Số lượng kết nối 3 Cái

Cổng 1
Loại kết nối Đầu nối
Chỉ định trên thiết bị BUS IN
Kích thước ren M12
Loại Đực
Số chân 5 chân
Mã hóa B-coded

Cổng 2
Loại kết nối Đầu nối
Chỉ định trên thiết bị Bus OUT
Kích thước ren M12
Loại Cái
Số chân 5 chân
Mã hóa B-coded

Cổng 3
Loại kết nối Đầu nối
Chỉ định trên thiết bị PWR
Kích thước ren M12
Loại Đực
Số chân 5 chân
Mã hóa A-coded

Dữ liệu cơ học
Kích thước (Rộng x Cao x Dài) 89,25 mm x 196,5 mm x 111,8 mm
Vật liệu vỏ kim loại
Trọng lượng tịnh 1,245 g

Hoạt động và hiển thị
Kiểu hiển thị Biểu đồ thanh

Dữ liệu môi trường
Nhiệt độ môi trường, hoạt động -30 … 50 °C
Nhiệt độ môi trường, bảo quản -30 … 70 °C

Chứng chỉ
Cấp độ bảo vệ IP 65
Chứng nhận c UL Hoa Kỳ
Quy trình kiểm tra EMC theo tiêu chuẩn EN 61000-6-2:2005 EN 61000-6-4:2001
Quy trình kiểm tra tiếng ồn theo tiêu chuẩn EN 60068-2-64
Quy trình kiểm tra dao động theo tiêu chuẩn EN 60068-2-6
Quy trình kiểm tra sốc theo tiêu chuẩn EN 60068-2-27 EN 60068-2-29
