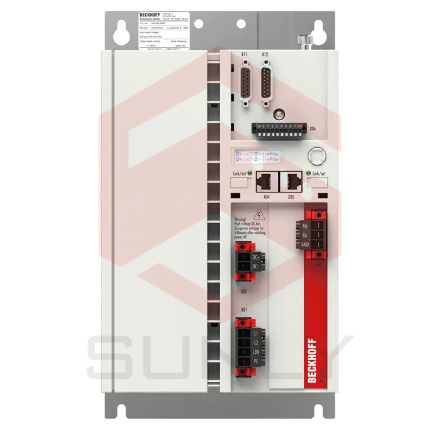

AX5118 | Ổ đĩa servo nhỏ gọn kỹ thuật số 1 kênh

Bộ truyền động servo đơn kênh AX5000 mang lại chức năng tối ưu, tính linh hoạt và tiết kiệm chi phí. Các thành phần cần thiết để vận hành, chẳng hạn như bộ cấp nguồn, bộ lọc EMC và tụ điện liên kết DC, đã được tích hợp sẵn. Vòng điều khiển có cấu trúc xếp tầng hỗ trợ các tác vụ định vị nhanh và rất năng động. EtherCAT là hệ thống giao tiếp hiệu suất cao cho phép giao tiếp lý tưởng với công nghệ điều khiển dựa trên PC.

Ổ đĩa AX5000 có nhiều cường độ dòng điện khác nhau từ 1,5A đến 170A.

Hệ thống kết nối nhanh AX-Bridge cho phép kết nối đơn giản và nhanh chóng một số thiết bị AX5000 để tạo thành một hệ thống nhiều trục. Mô-đun kết nối và nguồn cấp cắm kết nối nguồn điện, liên kết DC và điện áp điều khiển 24VDC. Các loại và kích cỡ khác nhau của động cơ như động cơ đồng bộ, tuyến tính, mô-men xoắn, không đồng bộ và cuộn dây bằng giọng nói có thể được kết nối với AX5000 mà không cần các biện pháp bổ sung. Giao diện đa phản hồi hỗ trợ tất cả các tiêu chuẩn chung. Mô hình hoạt động không cảm biến của động cơ đồng bộ và không đồng bộ cũng có thể được tham số hóa.

AX58xx tùy chọn hỗ trợ các chức năng an toàn tích hợp ổ đĩa điển hình và đáp ứng các yêu cầu của ENISO13849-1:2015 (Cat.4, PLe), EN61508:2010 (SIL3) và EN62061:2005 + A1: 2013/A2:2015 (SILCL3).

AX5000 đã được phát triển đặc biệt cho EtherCAT vì những ưu điểm của EtherCAT được khai thác tối ưu trong công nghệ truyền động. Điều này đặc biệt bao gồm thời gian chu kỳ ngắn – ngay cả trong các mạng có nhiều thiết bị – cũng như tính đồng bộ và đồng thời.

TwinCAT 3 Drive Manager 2 đóng vai trò là công cụ chạy thử. Nhờ thiết kế có cấu trúc và nhiều chức năng, việc vận hành trục rất đơn giản và trực quan.

Thông tin sản phẩm:

>>> THAM KHẢO TÀI LIỆU KĨ THUẬT: ax5000_system_manual_hw2_en
