BC8150 | RS232 Bus Terminal Controllers

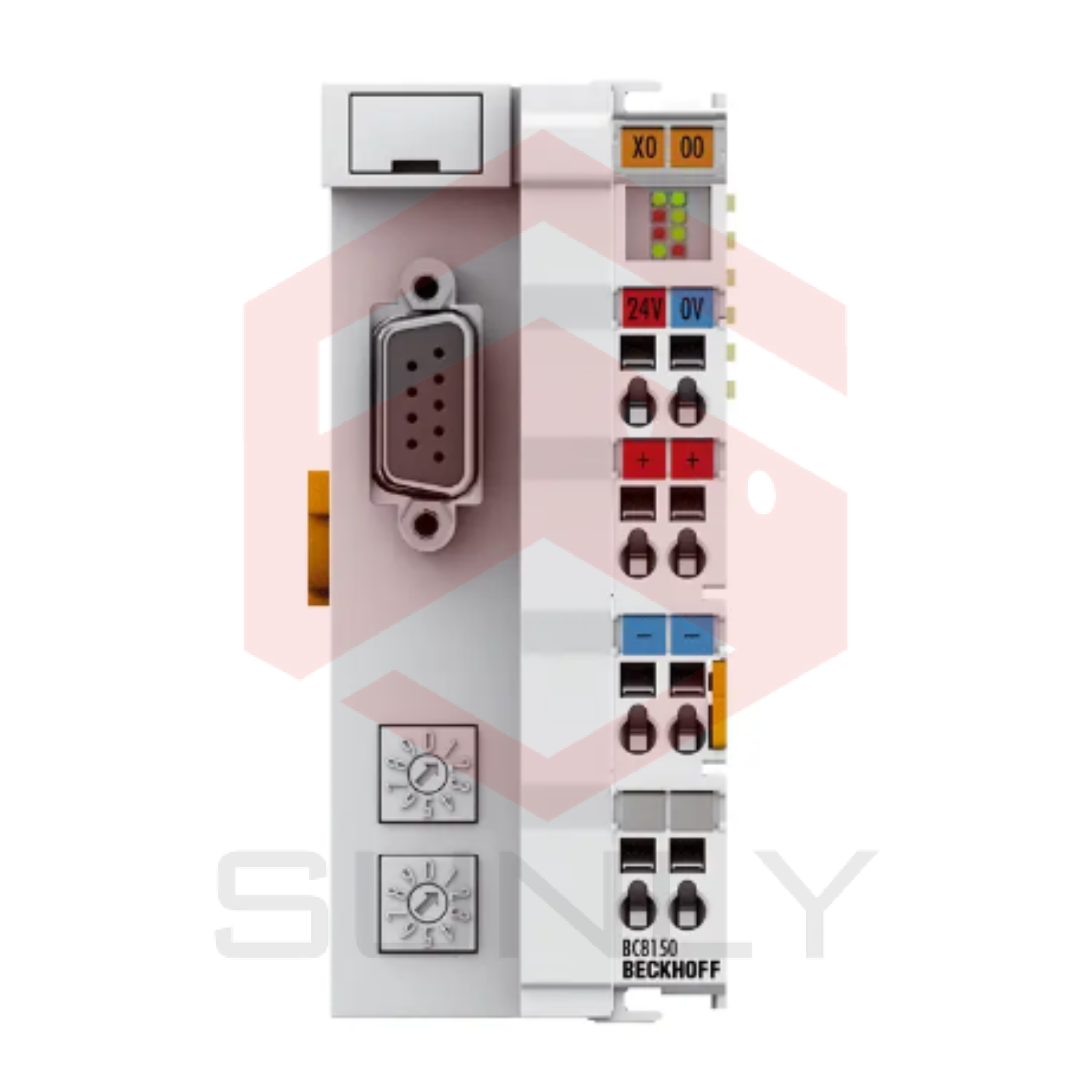

BC8150 | RS232 Bus ControllerControllerController

Bộ điều khiển Bus Terminal BC8150 với giao diện RS232 là một phiên bản được tối ưu chi phí trong dòng điều khiển nhỏ của Beckhoff, được đóng gói trong một thiết kế nhỏ gọn. Một giao thức chuỗi mở – giống như trong các Bus Coupler BK8x00 – và giao thức Modbus RTU/ASCII được triển khai. Địa chỉ và giao thức được lựa chọn thông qua hai công tắc xoay.

Bộ điều khiển cho các ứng dụng độc lập

Bộ điều khiển Bus Terminal được lập trình bằng hệ thống lập trình TwinCAT 2 tuân theo tiêu chuẩn IEC 61131-3. Các chương trình PLC có thể được viết bằng năm ngôn ngữ lập trình khác nhau (IL, FBD, LD, SFC, ST). Ngoài ra, TwinCAT cung cấp các chức năng gỡ lỗi mở rộng (điểm dừng, từng bước, giám sát, …) giúp việc triển khai trở nên dễ dàng hơn. Cũng có thể thực hiện điều chỉnh và đo đạc thời gian chu kỳ. Các đầu vào và đầu ra của các Bus Terminal kết nối được chỉ định trong PLC.

Dữ liệu được trao đổi với giao diện trên Bộ điều khiển Bus Terminal thông qua một byte kiểm soát và trạng thái, thông qua đó cần phải thực hiện một bước trao đổi thông tin. Một khối chức năng giao tiếp chuỗi cho TwinCAT có sẵn cho mục đích này.

Số lượng Bus Terminals: 64 (255 với sự mở rộng K-bus)

Số byte tối đa trên bus: 512 byte đầu vào và 512 byte đầu ra

Số byte tối đa của hình ảnh quy trình: 512 byte đầu vào và 512 byte đầu ra

Tín hiệu ngoại vi kỹ thuật số: 1.020 đầu vào/đầu ra

Tín hiệu ngoại vi analog: 128 đầu vào/đầu ra

Giao thức: Giao thức KS8000 (giao thức mở, giao thức chuỗi) – Modbus RTU/Modbus ASCII có thể được lựa chọn thông qua công tắc địa chỉ, ADS chuỗi.

Tốc độ truyền dữ liệu: 1,2 kbaud…38,4 kbaud

Giao diện Bus: RS232 D-sub

Nguồn cấp: 24 V DC (-15%/+20%)

Dòng vào tối đa: 320 mA tối đa

Dòng khởi động: 2,5 lần dòng liên tục

Dòng cung cấp K-bus: 1750 mA

Liên hệ nguồn cung cấp: tối đa 24 V DC/tối đa 10 A

Cách ly điện: 500 V (liên hệ nguồn cung cấp/voltage cung cấp)

Trọng lượng: khoảng 100 g

Nhiệt độ hoạt động/lưu trữ: -25…+60°C/-40…+85°C

Độ ẩm tương đối: 95%, không ngưng tụ

Độ rung/độ sốc: tuân thủ EN 60068-2-6/EN 60068-2-27

Miễn dịch/ phát sóng EMC: tuân thủ EN 61000-6-2/EN 61000-6-4

Đánh giá/vị trí lắp đặt: IP20/điều chỉnh

Phê duyệt/đánh dấu: CE, UL, ATEX, IECEx

Dấu hiệu Ex: ATEX: II 3 G Ex ec IIC T4 Gc

IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: BC8x50en
