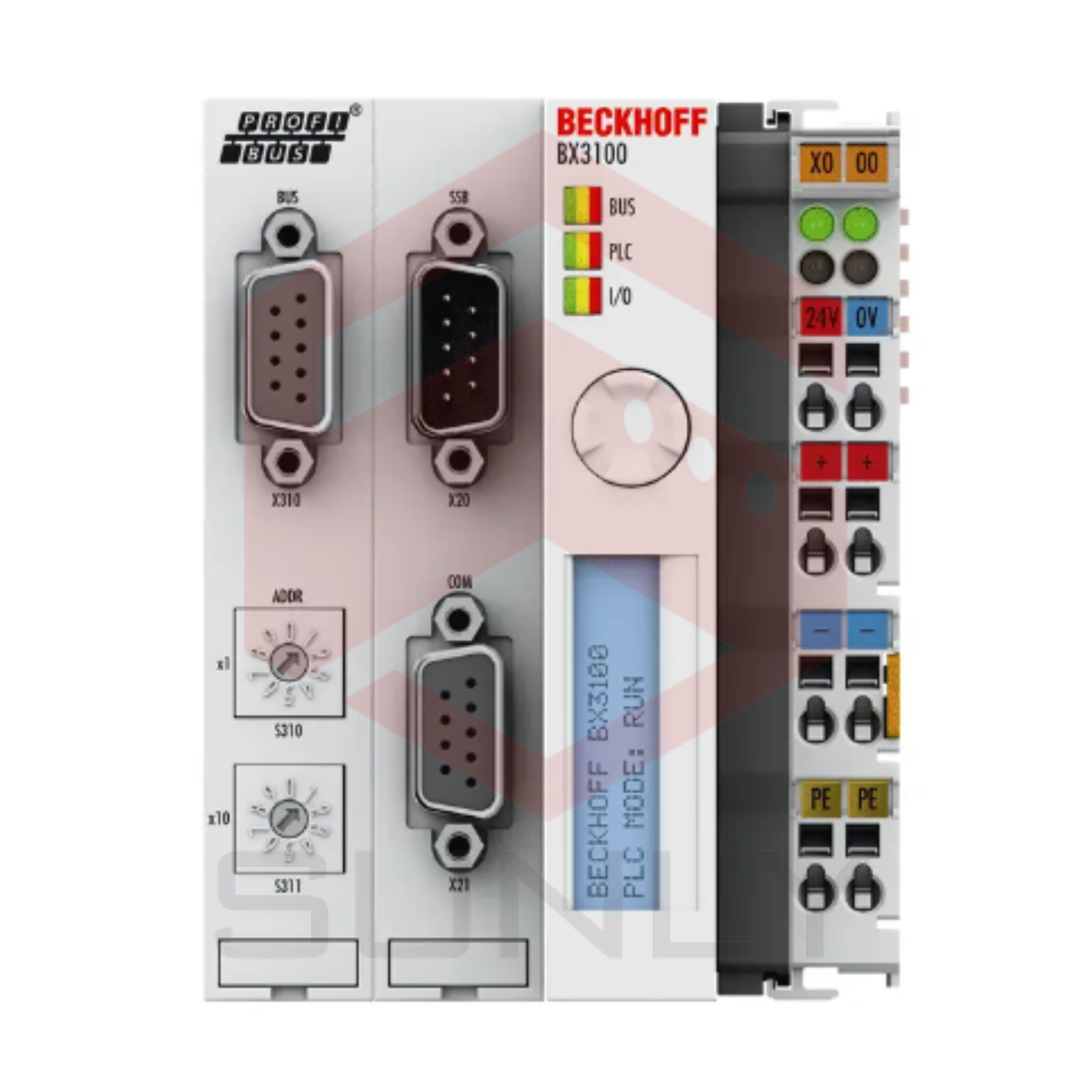

BX3100 | PROFIBUS Bus Terminal Controller

BX3100 | PROFIBUS Bus Terminal Controller

Bộ điều khiển Bus Terminal BX3100 có giao diện slave PROFIBUS với việc tự động nhận diện tốc độ baud lên đến 12 Mbaud và một công tắc lựa chọn địa chỉ để gán địa chỉ. Đến 244 byte đầu vào và 244 byte đầu ra có thể được trao đổi với bộ điều khiển.

Một đơn vị bao gồm Bộ điều khiển Bus Terminal BX3100 với tối đa 64 Bus Terminal và một terminal kết thúc bus. Với hệ thống mở rộng bus terminal, việc kết nối lên đến 255 Bus Terminal là có thể. Bộ điều khiển được lập trình qua cổng COM1 hoặc qua giao diện PROFIBUS của thẻ PC Fieldbus FC310x.

Về trang thiết bị và hiệu suất, các Bộ điều khiển Bus Terminal dòng BX đặt ở vị trí giữa các Bộ điều khiển Bus Terminal dòng BC và các Máy tính nhúng dòng CX. Các tính năng chính phân biệt BC và BX là bộ nhớ lớn hơn và các giao diện mở rộng của BX. Ngoài ra, hai giao diện chuỗi được tích hợp để lập trình và kết nối với các thiết bị chuỗi khác. Thiết bị bao gồm một màn hình LC chiếu sáng với hai dòng, mỗi dòng 16 ký tự, một công tắc điều khiển joystick và một đồng hồ thời gian thực. Các thiết bị ngoại vi khác, chẳng hạn như màn hình hiển thị, có thể được kết nối qua Beckhoff Smart System Bus (SSB) tích hợp.

Gia đình BX đặc biệt phù hợp cho một khái niệm máy modul. Trong mạng lưới, Bộ điều khiển Bus Terminal có thể trao đổi dữ liệu với các phần hệ thống khác qua các giao diện trường bus. Đồng hồ thời gian thực cho phép các ứng dụng phân tán, trong đó ngày trong tuần hoặc thời gian đóng một vai trò quan trọng. Các lĩnh vực ứng dụng của loạt sản phẩm này tương tự như loạt sản phẩm BC, nhưng do bộ nhớ lớn hơn, BX có thể thực hiện các chương trình phức tạp và lớn hơn đáng kể và có thể quản lý nhiều dữ liệu cục bộ hơn (ví dụ: lịch sử và ghi nhận dữ liệu xu hướng), sau đó lần lượt được truy xuất qua trường bus.

Như với tất cả các bộ điều khiển Beckhoff khác, phần mềm tự động hóa TwinCAT là cơ sở cho việc tham số hóa và lập trình. Các thiết bị BX được lập trình theo tiêu chuẩn mạnh mẽ IEC 61131-3 trong các ngôn ngữ lập trình IL, FBD, LD, SFC hoặc ST. Do đó, người dùng có sẵn các công cụ quen thuộc của TwinCAT, chẳng hạn như giao diện lập trình PLC, Quản lý hệ thống và TwinCAT Scope. Dữ liệu được trao đổi tùy chọn qua cổng chuỗi (COM1) hoặc qua trường bus thông qua các thẻ PC Fieldbus FC310x của Beckhoff.

Cấu hình cũng được thực hiện bằng cách sử dụng TwinCAT. Giao diện trường bus, bus SSB và đồng hồ thời gian thực có thể được cấu hình và tham số hóa qua Quản lý hệ thống. Quản lý hệ thống có thể đọc tất cả các thiết bị và Bus Terminal kết nối. Sau khi tham số hóa, cấu hình được lưu trữ trên BX qua giao diện chuỗi và có thể được truy cập lại sau này.

Số lượng Bus Terminals: 64 (255 với sự mở rộng K-bus)

Số byte tối đa trên bus: 244 byte đầu vào và 244 byte đầu ra

Số byte tối đa của hình ảnh quy trình: 2048 byte đầu vào và 2048 byte đầu ra

Tín hiệu ngoại vi kỹ thuật số: 2.040 đầu vào/đầu ra

Tín hiệu ngoại vi analog: 512 đầu vào/đầu ra

Tốc độ truyền dữ liệu: tự động phát hiện lên đến 12 Mbaud

Giao diện Bus: 1 x cổng D-sub, 9 chân

Giao diện chuỗi: COM1: 1 x RS232, COM2: 1 x RS232 hoặc RS485

SSB: Hệ thống bus phụ phụ thuộc vào CANopen cho việc kết nối các thiết bị ngoại vi khác

Đèn LED chẩn đoán: 2 x nguồn cung cấp, 2 x K-bus

Màn hình: Màn hình FSTN với 2 x 16 ký tự cho chẩn đoán hoặc văn bản riêng, được chiếu sáng

Công tắc: Công tắc joystick cho việc tham số hóa và chẩn đoán

Đồng hồ: Đồng hồ thời gian thực hoạt động bằng pin cho thời gian và ngày

Nguồn cấp: 24 V DC (-15%/+20%)

Dòng vào tối đa: 140 mA + (tổng dòng K-bus)/4, tối đa 500 mA

Dòng khởi động: 2,5 lần dòng liên tục

Dòng cung cấp K-bus: 1450 mA

Liên hệ nguồn cung cấp: tối đa 24 V DC/tối đa 10 A

Cách ly điện: 500 V (liên hệ nguồn cung cấp/voltage cung cấp)

Trọng lượng: khoảng 250 g

Nhiệt độ hoạt động/lưu trữ: -25…+60°C/-40…+85°C

Độ ẩm tương đối: 95%, không ngưng tụ

Độ rung/độ sốc: tuân thủ EN 60068-2-6/EN 60068-2-27

Miễn dịch/ phát sóng EMC: tuân thủ EN 61000-6-2/EN 61000-6-4

Đánh giá/vị trí lắp đặt: IP20/điều chỉnh

Phê duyệt/đánh dấu: CE, UL

>>> Tham khảo tài liệu kỹ thuật: BX3100en
