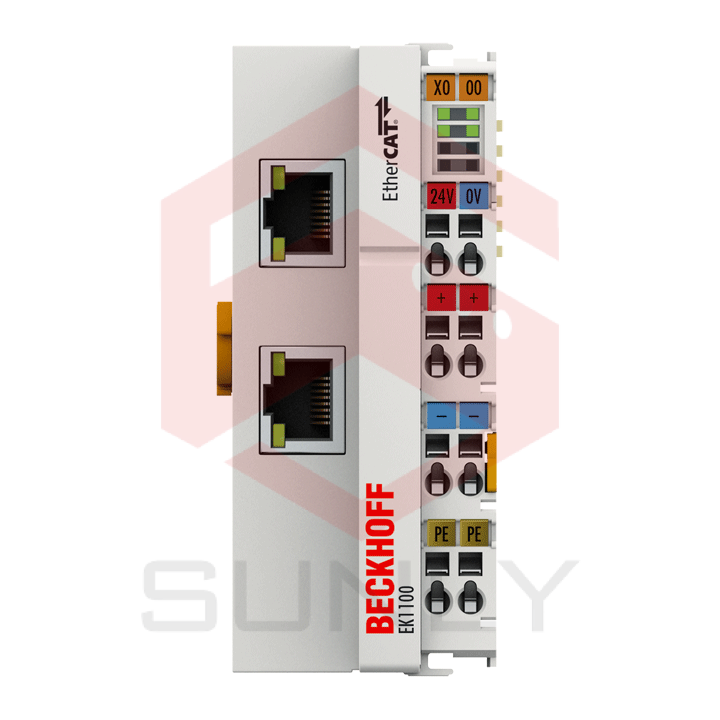

EK1100 | EtherCAT Coupler

Bộ ghép nối EtherCAT EK1100 là liên kết giữa giao thức EtherCAT ở cấp fieldbus và Thiết bị đầu cuối EtherCAT. Bộ ghép nối chuyển đổi các bức điện tín truyền từ Ethernet 100BASE-TX sang biểu diễn tín hiệu E-bus. Một trạm bao gồm một bộ ghép nối và bất kỳ số lượng Thiết bị đầu cuối EtherCAT nào được tự động phát hiện và hiển thị riêng lẻ trong hình ảnh quy trình.

Tính năng đặc biệt:

• Công nghệ kết nối: 2 x ổ cắm RJ45
• Chiều dài kết nối: lên đến 100 m
• Số lượng thiết bị đầu cuối EtherCAT trong toàn bộ hệ thống: lên tới 65.535

EK1100 có hai ổ cắm RJ45. Giao diện Ethernet phía trên được sử dụng để kết nối bộ ghép nối với mạng; ổ cắm dưới phục vụ cho kết nối tùy chọn của các thiết bị EtherCAT khác trong cùng phân khúc. Ngoài ra, một điểm nối EtherCAT hoặc phần mở rộng EtherCAT có thể được sử dụng cho phần mở rộng hoặc để thiết lập cấu trúc liên kết đường hoặc sao.

Hệ thống và nguồn cung cấp trường, mỗi 24 VDC, được cung cấp trực tiếp tại bộ ghép nối. Các thiết bị đầu cuối EtherCAT đi kèm được cung cấp với dòng điện cần thiết để liên lạc từ điện áp hệ thống được cung cấp. Bộ ghép có thể cung cấp tối đa 5V và 2A. Nếu yêu cầu dòng điện cao hơn, các thiết bị đầu cuối cấp nguồn như EL9410 phải được tích hợp. Nguồn cung cấp trường được chuyển tiếp đến các thành phần I/O riêng lẻ thông qua các tiếp điểm nguồn có tối đa 10A.

Trong mạng EtherCAT, EK1100 có thể được cài đặt ở bất cứ đâu trong phần truyền tín hiệu Ethernet (100BASE-TX) – ngoại trừ trực tiếp tại bộ chuyển mạch. Bộ ghép nối EK9000 và EK1000 phù hợp để sử dụng tại công tắc.

Nhiệm vụ trong hệ thống EtherCAT: Ghép nối các thiết bị đầu cuối EtherCAT (ELxxxx) với mạng EtherCAT 100BASE-TX

Phương tiện truyền dữ liệu: Cáp Ethernet / EtherCAT (tối thiểu Cat. 5), được bảo vệ

Khoảng cách giữa các trạm: Tối đa 100 m (100BASE-TX)

Số lượng thiết bị đầu cuối EtherCAT: Lên đến 65.534

Giao thức: EtherCAT

Độ trễ: Xấp xỉ 1μs

Tốc độ truyền dữ liệu: 100 Mbit/s

Giao diện BUS: 2 x RJ45

Nguồn điện: 24 V DC (-15% / + 20%)

Dòng điện tiêu thụ US: 70 mA + (? Xe buýt điện tử hiện tại / 4)

Dòng điện tiêu thụ UP: Tải

Nguồn dòng E-BUS: 2000 mA

Tiếp điểm nguồn: tối đa 24 V DC / tối đa 10 A

Cách ly điện: 500V (tiếp xúc nguồn / điện áp cung cấp / Ethernet)

Nhiệt độ hoạt động/bảo quản: -25…+60 °C / -40…+85 °C

Miễn nhiễm / phát xạ EMC: Phù hợp với EN 61000-6-2 / EN 61000-6-4

Độ ẩm tương đối: 95%, không ngưng tụ

Chống rung / sốc: Phù hợp với EN 60068-2-6 / EN 60068-2-27

Bảo vệ: IP20

Phê duyệt / đánh dấu: CE, UL, ATEX, GL, IECEx, cFMus
