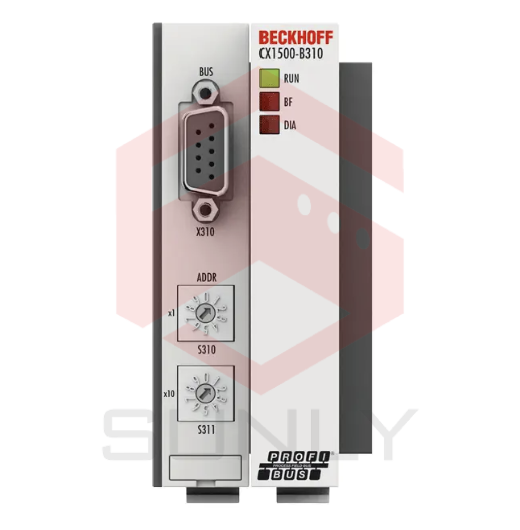

Kết nối bus trường nô lệ CX1500-B310 PROFIBUS cho phép tích hợp bus trường của hệ thống CX1010/CX1020/CX1030 dưới dạng bộ điều khiển phụ có thể nhận hoặc xử lý dữ liệu từ máy chủ hoặc gửi lại dữ liệu từ ngoại vi quy trình của chính nó đến bộ điều khiển chính, hoặc trực tiếp hoặc được xử lý. Mỗi kết nối phụ trong hệ thống CX chứa DPRAM làm giao diện giữa PROFIBUS và mô-đun CPU CX. Nó phục vụ như bộ nhớ cho dữ liệu I/O và có thể được xử lý bởi mô-đun CPU thông qua bus ISA bên trong. Việc sử dụng các mô-đun nô lệ fieldbus cho phép cấu hình các hệ thống phức tạp hoặc mô-đun. Cũng có thể thực hiện hoạt động song song của một số kết nối phụ, ví dụ: hai nô lệ PROFIBUS hoặc một nô lệ PROFIBUS và một nô lệ CANopen có thể tồn tại đồng thời trong cùng một hệ thống.
Thông số kỹ thuật | Giá trị |
---|---|
Fieldbus | PROFIBUS DP, DP-V1, DP-V2 (MC) |
Tốc độ truyền dữ liệu | 9.6 kbaud…12 Mbaud |
Giao diện bus | 1 x ổ cắm D-sub, 9 chân |
Thiết bị bus | Tối đa 125 slave |
Số byte tối đa | Tối đa 244 byte đầu vào/244 byte đầu ra |
Mất điện tối đa | 1.8 W |
Kích thước (W x H x D) | 38 mm x 100 mm x 91 mm |
Trọng lượng | Xấp xỉ 190 g |
Nhiệt độ hoạt động/lưu trữ | 0…+55 °C/-25…+85 °C |
Độ ẩm tương đối | 95%, không ngưng tụ |
Chống rung/sốc | Phù hợp với EN 60068-2-6/EN 60068-2-27 |
Khả năng miễn nhiễm/phát xạ EMC | Phù hợp với EN 61000-6-2/EN 61000-6-4 |
Trình điều khiển | Chỉ tương thích với TwinCAT 2 |
Xếp hạng bảo vệ | IP20 |
Chứng nhận/đánh dấu | CE, UL |
