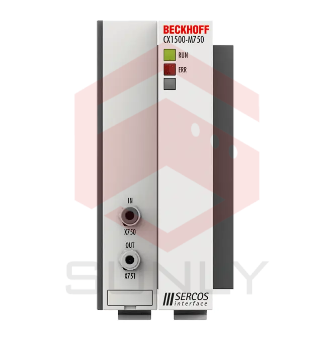

CX1500-M750 | Kết nối bus trường chính SERCOS II

CX1500-M750 SERCOS II fieldbus master cho phép thu thập phân tán dữ liệu và tín hiệu xử lý, ngay cả đối với các máy móc hoặc thiết bị ở xa. Việc sử dụng các mô-đun chính của bus trường trong hệ thống CX10x0 cho phép sử dụng tất cả các thành phần bus trường của Beckhoff (ví dụ: Bộ ghép nối bus, Bộ điều khiển đầu cuối bus, Công nghệ truyền động) làm thành phần điều khiển phân tán để lắp ráp các hệ thống phức tạp. Cũng có thể thực hiện hoạt động song song của một số kết nối chính giống hệt hoặc khác nhau, ví dụ: hai máy chủ SERCOS II hoặc một máy chủ SERCOS II và một máy chủ PROFIBUS có thể tồn tại đồng thời trong cùng một hệ thống.

Hoạt động hỗn hợp của các kết nối chủ và phụ cũng có thể thực hiện được. Do đó, hệ thống CX có thể đảm nhận chức năng của một cổng thông minh giữa các bus trường khác nhau. Dữ liệu hiệu suất của các mô-đun chính bus trường CX gần giống với dữ liệu của Thẻ Fieldbus PC Beckhoff, ngoại trừ thực tế là các biến thể CX luôn là loại kênh đơn. Số lượng nô lệ có thể được kết nối được giới hạn ở 254 đơn vị. Việc sử dụng các kết nối chính hoặc phụ cho phép kết nối mạng của một số hệ thống CX với nhau thông qua cấp độ bus trường. Ngược lại với kết nối mạng qua Ethernet, việc truyền dữ liệu có tính xác định nghiêm ngặt có thể đạt được trong trường hợp này.

Mô-đun bus trường CX có thể được nâng cấp hoặc trao đổi tại hiện trường và có thể được kết nối với hệ thống CX hiện có thông qua bus hệ thống PC/104. Việc tích hợp phần mềm các kết nối fieldbus vào TwinCAT được thực hiện bởi Trình quản lý hệ thống TwinCAT.

Thông số kỹ thuật	CX1500-M750
Xe buýt trường	SERCOS II
Tốc độ truyền dữ liệu	2, 4, 8, 16 Mbaud
Giao diện xe buýt	Tiêu chuẩn FSMA, IEC 872-2
Thiết bị xe buýt	tối đa. 254 nô lệ
Giao diện với CPU	Cắm và chạy ISA, DPRAM 2 kbyte
Tối đa. mất điện	1,3 W
Của cải	SERCOS – đồng bộ hóa chính xác giữa TwinCAT và SERCOS, mọi phép gán và độ dài của dữ liệu I/O, giao tiếp dữ liệu quy trình đồng bộ
Kích thước (W x H x D)	38 mm x 100 mm x 91 mm
Cân nặng	khoảng 190 g
Nhiệt độ vận hành/bảo quản	0…+55 °C/-25…+85 °C
Độ ẩm tương đối	95%, không ngưng tụ
Chống rung/sốc	phù hợp với EN 60068-2-6/EN 60068-2-27
Miễn nhiễm/phát xạ EMC	phù hợp với EN 61000-6-2/EN 61000-6-4
Tài xế	chỉ tương thích với TwinCAT 2
Đánh giá bảo vệ	IP20
Phê duyệt/đánh dấu	CE, UL
