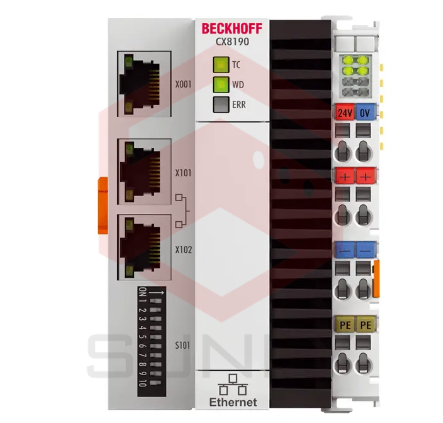

CX8190 là bộ điều khiển có hai cổng Ethernet, một trong số đó được chuyển sang hai ổ cắm RJ45. Nó hỗ trợ các giao thức như Ethernet thời gian thực, ADS UDP/TCP hoặc EAP (Giao thức tự động hóa EtherCAT). Thiết bị đầu cuối K-bus hoặc E-bus có thể được gắn theo yêu cầu; CX8190 tự động nhận dạng loại hệ thống I/O được kết nối trong giai đoạn khởi động. Hệ thống điều khiển được lập trình với TwinCAT3 thông qua giao diện fieldbus hoặc giao diện Ethernet bổ sung. Giấy phép TwinCAT3 phải được đặt hàng qua bảng giá TwinCAT3.
Các chức năng và giao thức TwinCAT3 khác có sẵn cho CX8190, ví dụ như OPCUA, MQTT, Modbus TCP hoặc Modbus RTU. Bạn có thể tìm thấy tất cả chức năng và giao thức trong công cụ tìm sản phẩm TwinCAT nếu bạn đặt bộ lọc ở cấp nền tảng TwinCAT3 thành P20.
Thông tin sản phẩm:
| THÔNG SỐ KỸ THUẬT | CX8190 |
|---|---|
| Bộ xử lý | ARM Cortex™-A9, 800 MHz (TC3: 20) |
| Số lượng lõi | 1 |
| Bộ nhớ flash | Khe cắm thẻ microSD, bao gồm 512 MB (có thể mở rộng) |
| Bộ nhớ chính | 512 MB DDR3 RAM (không thể mở rộng) |
| Bộ nhớ liên tục | UPS 1 giây (cho dữ liệu liên tục 1 MB) |
| Giao diện | 1 x RJ45 10/100 Mbit/s, 1 x giao diện bus |
| Giao diện bus | 2x RJ45 (chuyển mạch) |
| Tốc độ truyền dữ liệu | 100 Mbit/s |
| LED chẩn đoán | 1x trạng thái TC, 1 x WD, 1 x lỗi |
| Đồng hồ | Đồng hồ có pin dự phòng bên trong để hiển thị thời gian và ngày tháng (pin sau nắp trước, có thể thay thế) |
| Hệ điều hành | Windows Embedded Compact 7 |
| Phần mềm điều khiển | TwinCAT 3 runtime (XAR) |
| Kết nối I/O | E-bus hoặc K-bus, nhận dạng tự động |
| Nguồn điện | 24 V DC (-15%/+20%) |
| Cung cấp hiện tại E-bus/K-bus | 2 A |
| Mức tiêu thụ điện năng tối đa | 4 W |
| Mức tiêu thụ điện năng tối đa (với UPS) | 9 W |
| Kích thước (R x C x S) | 71 mm x 100 mm x 73 mm |
| Trọng lượng | xấp xỉ 230 g |
| Nhiệt độ hoạt động/bảo quản | -25…+60°C/-40…+85 °C |
| Độ ẩm tương đối | 95%, không ngưng tụ |
| Khả năng chống rung/va đập | tuân theo EN 60068-2-6/EN 60068-2-27 |
| Khả năng miễn nhiễu/phát xạ EMC | tuân theo EN 61000-6-2/EN 61000-6-4 |
| Cấp bảo vệ | IP20 |
| Phê duyệt/đánh dấu | CE, UL |
| Mức nền tảng TwinCAT 3 | Economy (20); vui lòng xem TẠI ĐÂY để biết tổng quan về tất cả các mức độ nền tảng TwinCAT 3 |
>>> THAM KHẢO TÀI LIỆU KĨ THUẬT: cx8190_en
