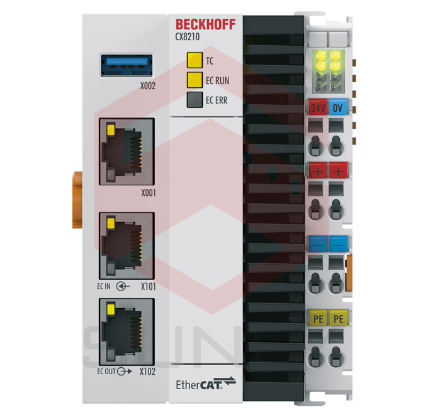

PC nhúng CX8210 là một bộ điều khiển có giao diện phụ EtherCAT. Nó có bộ xử lý lõi kép ARM Cortex™-A53 tốc độ 1,2 GHz. Cấu hình cơ bản của CX8200 bao gồm giao diện Ethernet 1 Gbit, giao diện USB 3.0, RAM LPDDR4 1 GB và khe cắm thẻ nhớ microSD. Thẻ nhớ microSD không được cung cấp kèm theo và phải được đặt hàng riêng, có tính đến dung lượng bộ nhớ mong muốn.
Thiết bị đầu cuối E-bus hoặc K-bus có thể được gắn theo yêu cầu; CX8210 tự động nhận dạng loại hệ thống I/O được kết nối trong giai đoạn khởi động. Hệ thống điều khiển được lập trình với TwinCAT3 thông qua giao diện Ethernet. Giấy phép TwinCAT3 phải được đặt hàng qua bảng giá TwinCAT3.
Beckhoff RT Linux® được sử dụng làm hệ điều hành.
Linux® là nhãn hiệu đã đăng ký của Linus Torvalds tại Hoa Kỳ và các quốc gia khác.
Thông tin sản phẩm:
THÔNG SỐ KỸ THUẬT | CX8210 |
---|---|
Bộ xử lý | ARM Cortex™-A53, 1.2 GHz |
Số lượng lõi | 2 |
Bộ nhớ Flash | Khe cắm thẻ microSD, không bao gồm thẻ (yêu cầu thẻ microSD có dung lượng tối thiểu 16 GB) |
Bộ nhớ chính | 1 GB LPDDR4 RAM (không thể mở rộng) |
Bộ nhớ cố định | UPS 1 giây (cho dữ liệu cố định 1 MB) |
Giao diện | 1 x RJ45 10/100/1000 Mbit/s, 1 x USB 3.0, 1 x giao diện bus |
Giao diện bus | EtherCAT IN và OUT (2 x RJ45) |
Tốc độ truyền dữ liệu | 100 Mbit/s |
Đèn LED chẩn đoán | 1x trạng thái TC, 1 x WD, 1 x lỗi |
Đồng hồ | Đồng hồ thời gian thực bên trong có đệm tụ điện để hiển thị thời gian và ngày tháng (dung lượng lưu trữ > 21 ngày) |
Hệ điều hành | Beckhoff RT Linux® |
Phần mềm điều khiển | TwinCAT 3 runtime (XAR) |
Kết nối I/O | E-bus hoặc K-bus, tự động nhận dạng |
Nguồn cung cấp | 24 V DC (-15%/+20%) |
Dòng điện cung cấp E-bus/K-bus | 2 A |
Mức tiêu thụ điện năng tối đa | 4 W |
Mức tiêu thụ điện năng tối đa (với UPS) | 7.5 W |
Mức tiêu thụ điện năng bổ sung tối đa | 10 W (5 V/tối đa 2A) |
Kích thước (Rộng x Cao x Sâu) | 71 mm x 100 mm x 73 mm |
Trọng lượng | xấp xỉ 220 g |
Nhiệt độ hoạt động/lưu trữ | -25°C đến +60°C / -40°C đến +85°C |
Độ ẩm tương đối | 95%, không ngưng tụ |
Khả năng chống rung/va đập | Tuân thủ EN 60068-2-6/EN 60068-2-27 |
Khả năng miễn nhiễm/phát xạ EMC | Tuân thủ EN 61000-6-2/EN 61000-6-4 |
Mức độ bảo vệ | IP20 |
Phê duyệt/đánh dấu | CE |
Mức độ nền tảng TwinCAT 3 | Economy (20); vui lòng xem TẠI ĐÂY để biết tổng quan về tất cả các mức độ nền tảng TwinCAT 3 |
