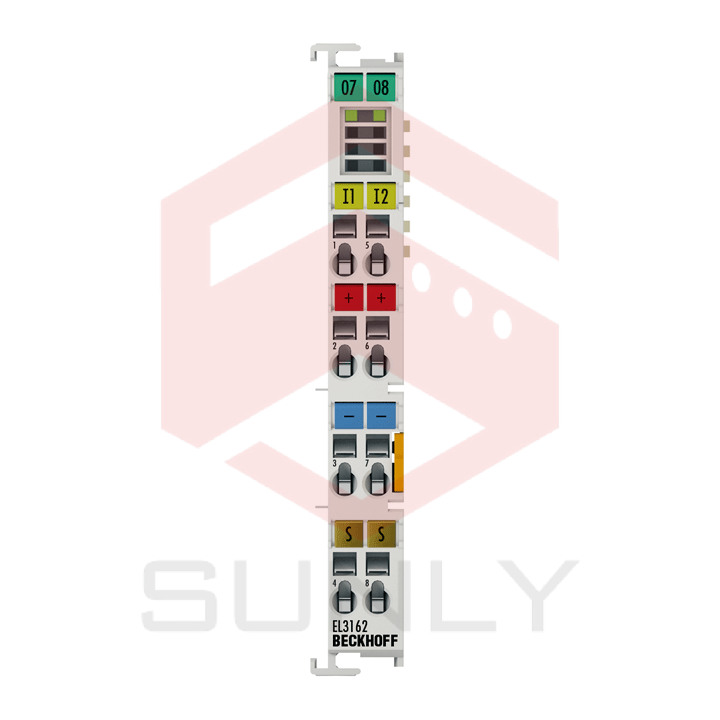

EL3162 | EtherCAT Terminal, 2 kênh ngõ ra tương tự, điện áp 0…10 V, 16 bit, đơn kênh

Mô-đun đầu vào analog EL3162 xử lý tín hiệu trong khoảng từ 0 đến 10 V. Điện áp được số hóa với độ phân giải 16 bit và được truyền điện cách ly đến thiết bị tự động hóa cấp cao hơn. Các kênh đầu vào của EtherCAT Terminal có đất tham chiếu làm đất chung. Trạng thái tín hiệu của EtherCAT Terminal được chỉ thị bằng đèn LED.

– Số lượng đầu vào: 2 (đơn kênh)

– Nguồn cung cấp: qua E-bus

– Công nghệ: đơn kênh

– Loại tín hiệu: đơn kênh

– Điện áp tín hiệu: 0…10 V

– Đồng hồ phân tán: có

– Trở kháng nội: > 200 kΩ

– Tần số cắt bộ lọc đầu vào: 5 kHz

– Độ cách điện: tối đa 30 V

– Thời gian chuyển đổi: ~ 50 µs

– Độ phân giải: 16 bit (bao gồm dấu)

– Sai số đo đạc/ không chắc chắn: < ±0.3 % (tương đối với giá trị tỷ lệ đầy đủ)

– Cách điện điện lực: 500V (E-bus/điện áp tín hiệu)

– Tiêu thụ dòng E-bus: điển hình 170 mA

– Độ rộng bit trong hình ảnh quy trình: 2 x 16 bit đầu vào, 2 x 8 bit trạng thái

– Đặc điểm đặc biệt: hình ảnh quy trình tiêu chuẩn và compact, bộ lọc FIR/IIR có thể kích hoạt, giám sát giá trị ngưỡng

– Trọng lượng: khoảng 60 g

– Nhiệt độ hoạt động/lưu trữ: -25…+60 °C/-40…+85 °C

– Độ ẩm tương đối: 95 %, không ngưng tụ

– Độ chịu rung/ sốc: tuân theo EN 60068-2-6/EN 60068-2-27

– Độ ổn định EMC/phát xạ: tuân theo EN 61000-6-2/EN 61000-6-4

– Đánh giá bảo vệ/vị trí lắp đặt: IP20/điều chỉnh

– Dây nối có thể rút rời: cho tất cả các terminal ESxxxx

– Chứng nhận/đánh dấu: CE, UL, ATEX, IECEx

– Dấu Ex: ATEX:

II 3 G Ex nA IIC T4 Gc,

IECEx:

Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: el3162
