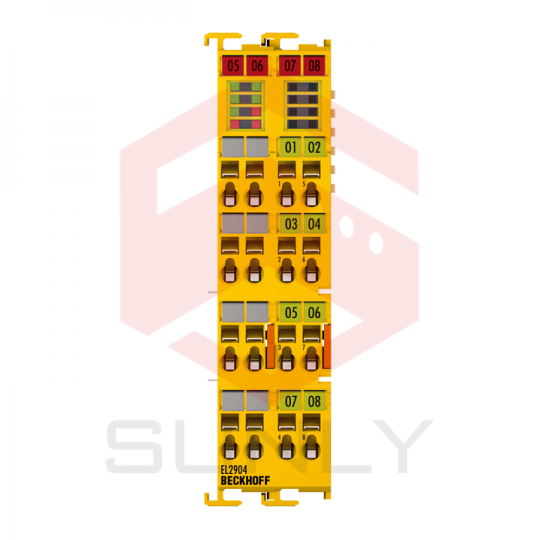

EL2904 | Bộ chuyển đổi EtherCAT, 4 kênh đầu ra kỹ thuật số, 24 V DC, 0.5 A, TwinSAFE

EL2904 | Bộ chuyển đổi EtherCAT, 4 kênh đầu ra kỹ thuật số, 24 V DC, 0.5 A, TwinSAFE

Bộ phận TwinSAFE EL2904 là một bộ chuyển đổi đầu ra kỹ thuật số với bốn kênh. Nó chuyển đổi các bộ kích hoạt 24VDC với tối đa 0.5 A trên mỗi kênh và có bốn đầu ra an toàn. Các đầu ra được kiểm soát bởi một thành phần có khả năng xử lý Logic TwinSAFE thông qua FSoE. Bộ phận tự động tắt nếu phát hiện lỗi (fail-stop).

EL2904 có các thông số an toàn để điều chỉnh chức năng một cách cụ thể cho các yêu cầu an toàn tương ứng. Ví dụ, có thể cấu hình đo dòng tại các đầu ra và kiểm tra các đầu ra để có thể phát hiện các mạch ngắn khác nhau và phản ứng một cách thích hợp.

Ngoài ra, có thể kích hoạt các đầu ra tiêu chuẩn cho EL2904. Do đó, các đầu ra tiêu chuẩn tương ứng sẽ có sẵn trong hình ảnh quá trình song song và được kết nối AND nội tại với các đầu ra an toàn của EL2904. Các tín hiệu đầu ra an toàn, được kiểm soát bởi một Logic TwinSAFE, do đó phát ra sự phát hành an toàn cho các tín hiệu tiêu chuẩn, có thể được kích hoạt bởi hệ thống điều khiển không phải là an toàn độc lập với chu kỳ của bộ điều khiển an toàn và FSoE. Điều này cho phép thời gian chuyển đổi nhanh hơn cho các đầu ra, miễn là bộ điều khiển an toàn phát ra sự phát hành cần thiết cho đầu ra.Các thông số an toàn không được lưu trực tiếp trên thành phần, mà được truyền đến thành phần thông qua một thành phần có khả năng xử lý Logic TwinSAFE khi ứng dụng an toàn được khởi động. Điều này giúp đơn giản hóa các thủ tục bảo dưỡng, vì thành phần có thể đơn giản được thay thế. Các thông số an toàn liên quan đến dịch vụ được chuyển đến thành phần mới khi ứng dụng an toàn được khởi động.

Tính năng đặc biệt:

– 4 đầu ra an toàn

– Đo dòng tích hợp

– Có thể kích hoạt kiểm tra các kênh

– Có thể kích hoạt các đầu ra tiêu chuẩn với kết nối AND tích hợp với tín hiệu đầu ra an toàn.

Công nghệ kết nối: 1-/2-dây

Thông số kỹ thuật: đầu ra tín hiệu đầu ra

Số lượng đầu ra: 4

Dòng điện đầu ra tối đa: 0,5 A (mỗi kênh), tối thiểu 20 mA (với việc đo dòng hoạt động)

Giao thức: TwinSAFE/Safety over EtherCAT

Thời gian đáp ứng lỗi: ≤ thời gian giám sát (có thể điều chỉnh tham số)

Công suất tiêu thụ liên lạc điện: phụ thuộc vào tải

Công suất tiêu thụ E-bus: typ. 221 mA

Vị trí lắp đặt: ngang

Tiêu chuẩn an toàn: DIN EN ISO 13849-1:2008 (Cat. 4, PL e) và EN 61508:2010 (SIL 3)

Trọng lượng: khoảng 100 g

Đánh giá bảo vệ IP: IP20

Dấu Ex: ATEX:

II 3 G Ex ec IIC T4 Gc

IECEx:

Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: el2904en
