Cảm biến cảm ứng

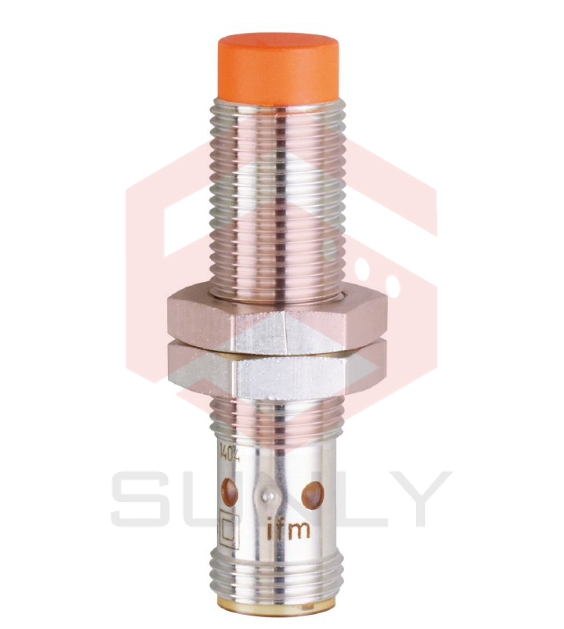

IF5817
IFB3004-BPKG/V4A/US-104
Để phát hiện vị trí chính xác trên máy
Phạm vi nhiệt độ hoạt động rộng
Dấu hiệu rõ ràng về trạng thái chuyển đổi
Vỏ thép không gỉ chắc chắn để sử dụng trong môi trường công nghiệp khắc nghiệt
Tần số chuyển đổi rất cao
Chi tiết kỹ thuật
| ính năng | Miêu tả |
|---|---|
| Thiết kế điện | PNP |
| Chức năng ngõ ra | Thường mở (normally open) |
| Khoảng cách cảm biến (mm) | 4 |
| Kiểu vỏ | Loại ren |
| Kích thước (mm) | M12 x 1 / L = 50 |
| Ứng dụng hệ thống | Tiếp điểm mạ vàng |
| Ứng dụng | Công nghiệp |
Contents
Dữ liệu điện:
| Tính năng | Miêu tả |
|---|---|
| Điện áp hoạt động (V) | 10…30 DC |
| Dòng điện tiêu thụ (mA) | < 10 |
| Lớp bảo vệ | III |
| Bảo vệ chống đảo cực | Có |
Ngõ ra:
| Tính năng | Miêu tả |
|---|---|
| Thiết kế điện | PNP |
| Chức năng ngõ ra | Thường mở (normally open) |
| Độ giảm điện áp tối đa ngõ ra DC (V) | 2.5 |
| Dòng điện định mức ngõ ra DC (mA) | 200 |
| Tần số đóng ngắt DC (Hz) | 1400 |
| Bảo vệ ngắn mạch | Có |
| Loại bảo vệ ngắn mạch | Có (tự phục hồi) |
| Bảo vệ quá tải | Có |
Phạm vi giám sát:
| Tính năng | Miêu tả |
|---|---|
| Khoảng cách cảm biến (mm) | 4 |
| Khoảng cách cảm biến thực tế Sr (mm) | 4 ± 10 % |
| Khoảng cách hoạt động (mm) | 0…3.24 |
| Độ chính xác / độ lệch | Hệ số hiệu chỉnh: thép: 1 / thép không gỉ: 0.7 / đồng thau: 0.5 / nhôm: 0.4 / đồng: 0.3 |
| Độ trễ (Hysteresis) [% của Sr] | 1…20 |
| Độ dịch chuyển điểm đóng ngắt [% của Sr] | -10…10 |
Điều kiện hoạt động:
| Tính năng | Miêu tả |
|---|---|
| Nhiệt độ môi trường (°C) | -25…80 |
| Bảo vệ | IP 65 |
Thử nghiệm / phê duyệt:
| Kiểm tra | Tiêu chuẩn |
|---|---|
| EMC | EN 61000-4-2 ESD |
| 4 kV CD / 8 kV AD | |
| EN 61000-4-3 HF radiated | |
| 10 V/m | |
| EN 61000-4-4 Burst | |
| 2 kV | |
| EN 61000-4-6 HF conducted | |
| 10 V | |
| EN 55011 | |
| class B |
Dữ liệu cơ học:
| Tính năng | Miêu tả |
|---|---|
| Trọng lượng (g) | 24.5 |
| Kiểu vỏ | Loại ren |
| Lắp đặt | Không lắp chìm |
| Kích thước (mm) | M12 x 1 / L = 50 |
| Kiểu ren | M12 x 1 |
| Chất liệu | Vỏ: thép không gỉ (1.4404 / 316L); Mặt cảm biến: PBT màu cam; Cửa sổ LED: PEI; Đai ốc khóa: thép không gỉ (1.4404 / 316L) |
| Mô-men xoắn vặn (Nm) | 15 |
Hiển thị / bộ phận điều khiển:
| Tính năng | Miêu tả |
|---|---|
| Hiển thị | Trạng thái đóng ngắt |
| 4 x LED, màu vàng |
Phụ kiện:
| Tính năng | Miêu tả |
|---|---|
| Vật tư cung cấp | Đai ốc khóa: 2 |
Tham khảo tài liệu kỹ thuật: IF5817-01_EN-GB
