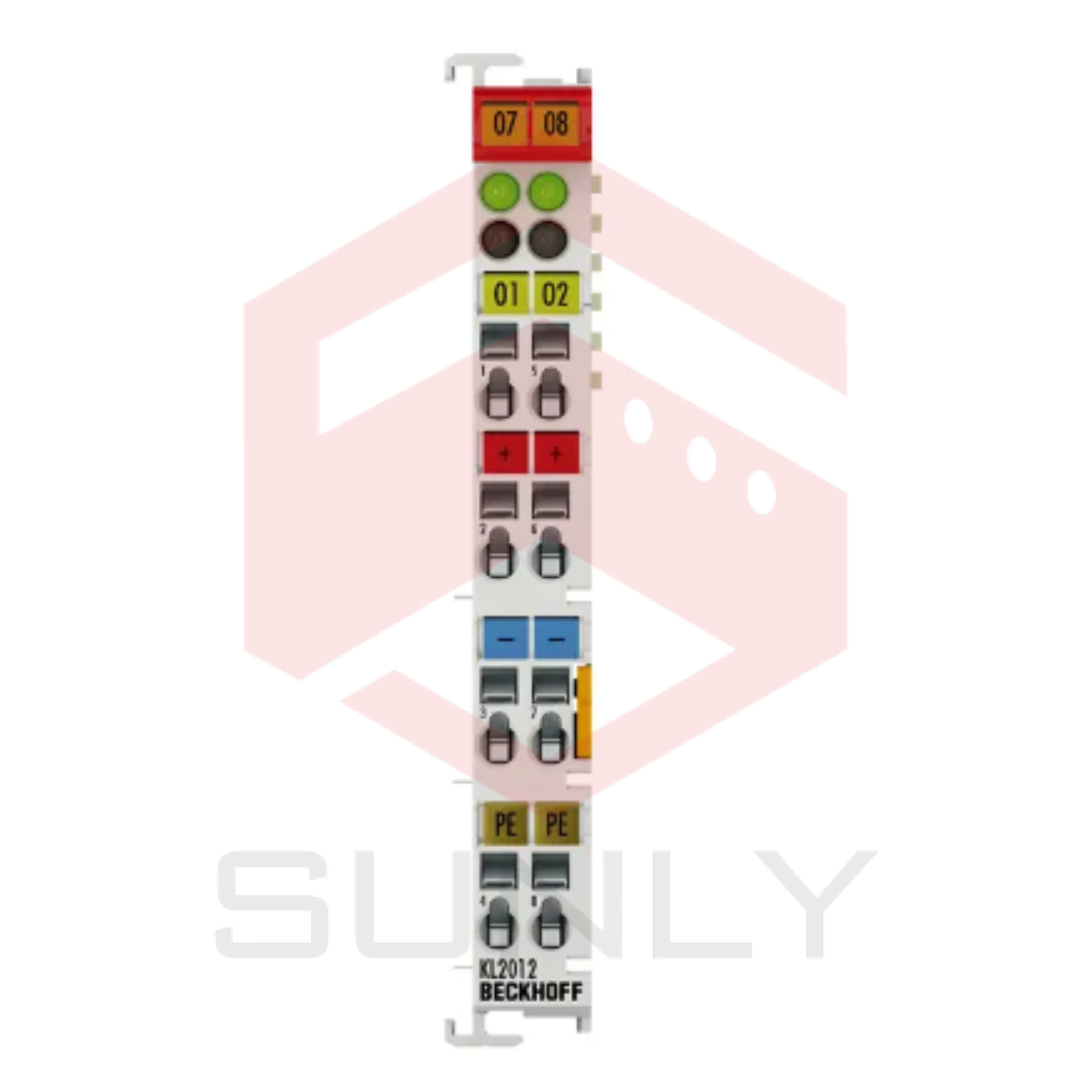

KL2012 | Bus Terminal, đầu ra kỹ thuật số 2 kênh, 24 V DC, 0.5 A

Bus Terminal KL2012 kết nối các tín hiệu điều khiển nhị phân từ bộ điều khiển tự động đến các bộ kích tại cấp độ quy trình với cách ly điện. Nó xử lý các dòng tải khác nhau, và các đầu ra của nó được bảo vệ chống quá tải và ngắn mạch. Bus Terminal chứa hai kênh chỉ ra trạng thái tín hiệu của chúng thông qua đèn LED.

Công nghệ kết nối: 4 dây

Số lượng đầu ra: 2

Điện áp định mức: 24 V DC (-15 %/+20 %)

Loại tải: ohmic, có độ co, tải đèn

Dòng đầu ra tối đa: 0.5 A (chống ngắn mạch) mỗi kênh

Dòng ngắn mạch: < 2 A

Năng lượng phá vỡ: < 150 mJ/kênh

Bảo vệ ngược điện áp: –

Cách ly điện: 500 V (K-bus/potential field)

Dòng tiêu thụ nguồn tiếp điện: typ. 15 mA + tải

Dòng tiêu thụ K-bus: typ. 5 mA

Chiều rộng bit trong hình ảnh quá trình: 2 đầu ra

Cấu hình: không có địa chỉ hoặc cài đặt cấu hình

Trọng lượng: khoảng 55 g

Nhiệt độ hoạt động/lưu trữ: 0…+55 °C/-25…+85 °C

Độ ẩm tương đối: 95 %, không ngưng tụ

Kháng rung/độ chấn động: tuân theo EN 60068-2-6/EN 60068-2-27

Miễn nhiễm EMC/phát xạ: tuân theo EN 61000-6-2/EN 61000-6-4

Đánh giá/bố trí cài đặt: IP20/linh hoạt

Cáp kết nối: cho tất cả các Bus Terminal KSxxxx

Chứng nhận/đánh dấu: CE, UL, ATEX, IECEx

Đánh dấu Ex:

ATEX: II 3 G Ex ec IIC T4 Gc

IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl2_series
