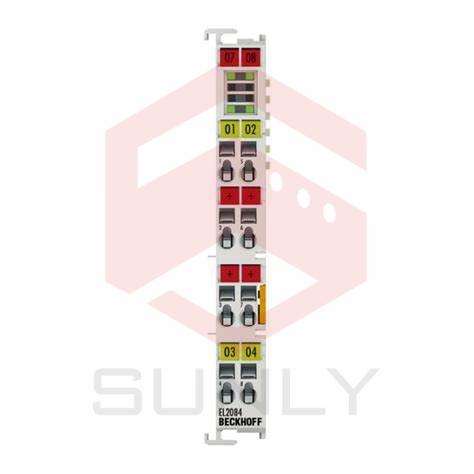

EL2084 | EtherCAT Terminal, 4-channel digital output, 24 V DC, 0.5 A, ground switching

EL2084 là bộ kết nối đầu ra kỹ thuật số, kết nối tín hiệu kiểm soát nhị phân 24VDC từ thiết bị tự động hóa vào các bộ kích hoạt ở mức độ tiến trình với cách ly điện. Terminal EtherCAT này bao gồm bốn kênh, trạng thái tín hiệu của chúng được chỉ ra bằng đèn LED.

Tính năng đặc biệt:

– Chuyển mạch mát đất

– Kết nối với các loại tải khác nhau (tải trở, tải cảm ứng, tải đèn)

– Dòng điện tối đa 0,5 A trên mỗi kênh

– Đầu ra chống quá tải và chống ngắn mạch, bảo vệ ngược cực

Công nghệ kết nối: 2 dây

Số lượng đầu ra: 4

Điện áp định mức: 24 V DC (-15 %/+20 %)

Loại tải: trở, cảm ứng, tải đèn

Đồng hồ phân phối: –

Dòng điện đầu ra tối đa: 0,5 A (chống ngắn mạch) trên mỗi kênh

Dòng ngắn mạch: typ. < 7 A

Bảo vệ điện áp ngược: có

Năng lượng phá vỡ: < 100 mJ/kênh

Thời gian chuyển đổi: typ. TON: 50 µs, typ. TOFF: 200 µs

Công suất tiêu thụ E-bus: typ. 100 mA

Cách ly điện: 500V (E-bus / điện thế trường)

Công suất tiêu thụ liên lạc điện: typ. 30 mA + tải

Độ rộng bit trong hình ảnh quá trình: 4 đầu ra

Cấu hình: không có địa chỉ hoặc cài đặt cấu hình

Trọng lượng: khoảng 70 g

Nhiệt độ hoạt động/lưu trữ: 0…+55 °C/-25…+85 °C

Độ ẩm tương đối: 95 %, không đọng sương

Khả năng chống rung/sốc: tuân theo EN 60068-2-6/EN 60068-2-27

Miễn dịch/phát xạ EMC: tuân theo EN 61000-6-2/EN 61000-6-4

Bảo vệ. xếp hạng/vị trí lắp đặt: IP20/đa dạng

Dây cắm có thể rút ra: cho tất cả các kẹp kết nối ESxxxx

Chứng nhận/đánh dấu: CE, UL, ATEX, IECEx

Dấu Ex: ATEX:

II 3 G Ex ec IIC T4 Gc

IECEx:

Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: el2084
