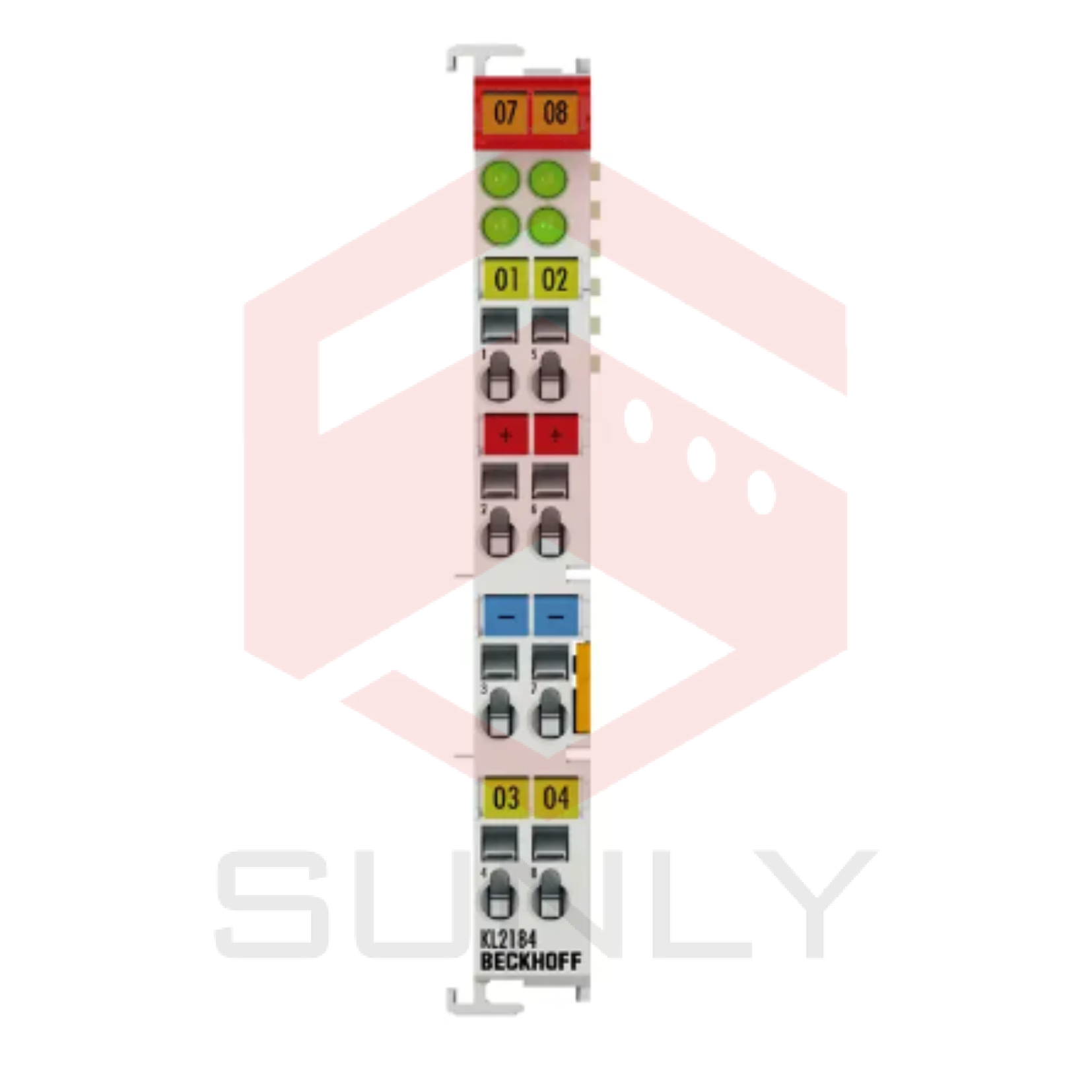

KL2184 | Terminal Bus, 4 kênh đầu ra kỹ thuật số, 24 V DC, 0.5 A, chuyển đổi mặt đất

Terminal đầu ra kỹ thuật số KL2184 kết nối các tín hiệu kiểm soát nhị phân từ đơn vị tự động hóa đến bộ kích hoạt ở cấp độ quy trình với cách ly điện. Nó có bốn đầu ra chuyển đổi mát đất và tạo ra dòng tải với đầu ra chống quá tải và ngắn mạch. Bus Terminal chứa bốn kênh mà hiển thị trạng thái tín hiệu của chúng bằng đèn LED.

Công nghệ kết nối: 2-/3-dây

Số lượng đầu ra: 4

Điện áp danh định: 24 V DC (-15 %/+20 %)

Loại tải: ohmic, có trở, tải đèn

Dòng đầu ra tối đa: 0.5 A (chống ngắn mạch) mỗi kênh

Dòng ngắn mạch: < 7 A

Năng lượng phá hủy: < 100 mJ/kênh

Bảo vệ ngược điện áp: có

Cách ly điện: 500 V (K-bus/potential field)

Công suất tiêu thụ của đầu tiếp xúc: typ. 30 mA + tải

Tiêu thụ dòng K-bus: typ. 9 mA

Chiều rộng bit trong hình ảnh quy trình: 4 đầu ra

Cấu hình: không có địa chỉ hoặc cài đặt cấu hình

Trọng lượng: khoảng 70 g

Nhiệt độ hoạt động/lưu trữ: 0…+55 °C/-25…+85 °C

Độ ẩm tương đối: 95%, không ngưng tụ

Khả năng chống rung/độ chịu sốc: tuân theo EN 60068-2-6/EN 60068-2-27

Miễn dịch/nhìn thấy từ EMC: tuân theo EN 61000-6-2/EN 61000-6-4

Bảo vệ/đặt vị trí lắp đặt: IP20/linh hoạt

Dây cắm có thể tháo rời: cho tất cả các Bus Terminal KSxxxx

Phê duyệt/dấu hiệu: CE, UL, ATEX, IECEx

Dấu hiệu Ex: ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl2xxxen
