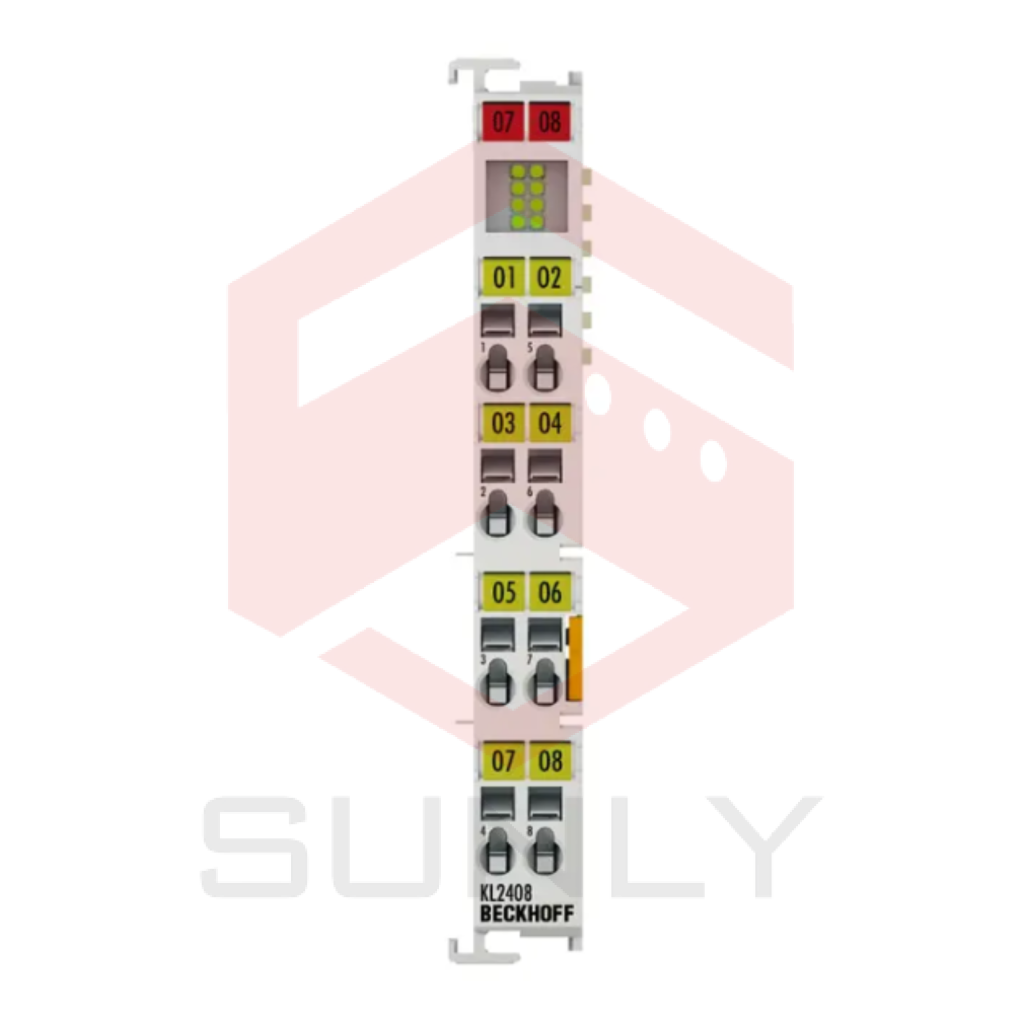

KL2408 | Bus Terminal, 8-channel digital output, 24 V DC, 0.5 A, 1-wire connection

KL2408 là một Bus Terminal, có 8 đầu ra kỹ thuật số, kết nối các tín hiệu điều khiển nhị phân từ đơn vị tự động hóa đến các actuator tại cấp độ quy trình với cách điện điện lực. Nó được bảo vệ chống kết nối ngược cực và xử lý dòng tải với đầu ra được bảo vệ khỏi quá tải và ngắn mạch. Bus Terminal này chứa tám kênh, mỗi kênh chỉ trạng thái tín hiệu của nó bằng đèn LED. Nó đặc biệt thích hợp cho việc sử dụng tiết kiệm không gian trong tủ điều khiển. Công nghệ kết nối được tối ưu hóa cho đầu vào đơn. Tất cả các thành phần phải sử dụng điểm tham chiếu giống nhau như KL2408. Các liên kết điện lực được lặp lại. Các đầu ra được cung cấp bởi liên kết điện lực 24 V.

Dưới đây là một số đặc điểm kỹ thuật quan trọng:

– Công nghệ kết nối: 1 dây

– Số lượng đầu ra: 8

– Điện áp định mức: 24 V DC (-15 %/+20 %)

– Loại tải: Ohmic (tải trở), cảm ứng, tải đèn

– Dòng tối đa đầu ra: 0.5 A (chống ngắn mạch) cho mỗi kênh

– Dòng ngắn mạch: < 2 A

– Năng lượng phá vỡ: < 150 mJ/kênh

– Bảo vệ ngược điện áp: Có

– Cách điện điện lực: 500 V (K-bus/tiềm năng lĩnh vực)

– Tiêu thụ dòng điện của liên kết điện lực: Typ. 60 mA + tải

– Tiêu thụ dòng K-bus: Typ. 18 mA

– Độ rộng bit trong hình ảnh quá trình: 8 đầu ra

– Cấu hình: Không có địa chỉ hoặc cài đặt cấu hình

– Trọng lượng: Khoảng 70 g

– Nhiệt độ hoạt động/lưu trữ: -25…+60 °C / -40…+85 °C

– Độ ẩm tương đối: 95%, không có sự ngưng tụ

– Khả năng chống rung/độ chịu shock: Tuân thủ theo EN 60068-2-6/EN 60068-2-27

– Độ chịu nhiễm từ/phát từ EMC: Tuân thủ theo EN 61000-6-2/EN 61000-6-4

– Đánh giá bảo vệ/vị trí lắp đặt: IP20/có thể điều chỉnh

– Cáp có thể cắm cho tất cả các Bus Terminals của dòng KSxxxx

– Chứng nhận/đánh dấu: CE, UL, ATEX, IECEx, DNV GL, cFMus

– Đánh dấu Ex (An toàn Chống nổ): ATEX: II 3 G Ex ec IIC T4 Gc, IECEx: Ex ec IIC T4 Gc, cFMus: Class I, Division 2, Groups A, B, C, D, Class I, Zone 2, AEx ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl2xxxen
