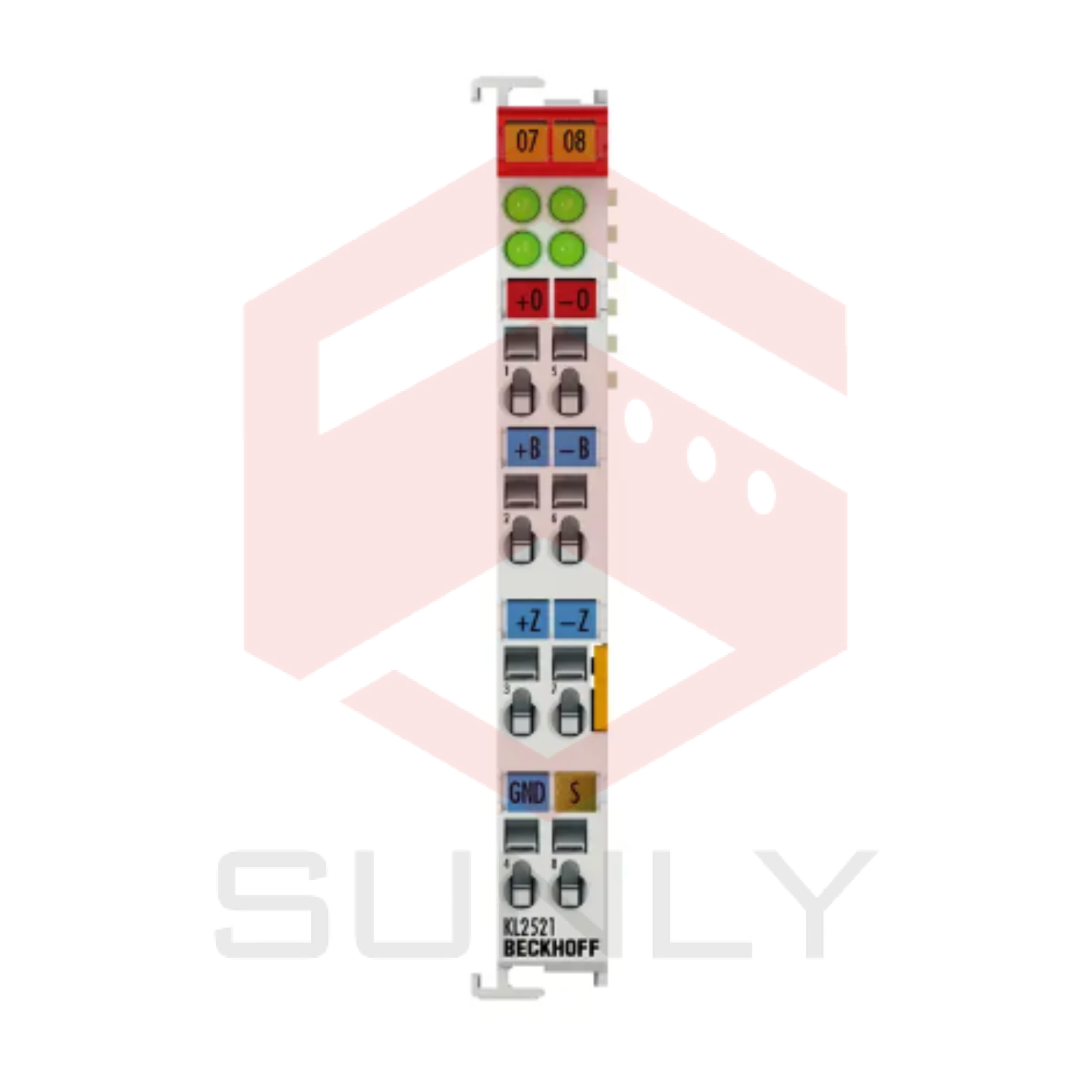

KL2521 | Bus Terminal, 1-channel pulse train output, incr. enc. simulation, RS422, 50 mA

KL2521 là một Bus Terminal, có 1 kênh đầu ra xung tín hiệu, mô phỏng encoder tăng, sử dụng giao thức RS422 với dòng điện là 50 mA. Thiết bị này thay đổi tần suất của một tín hiệu nhị phân và đưa ra nó (được cách điện điện lực từ K-bus). Tần số được thiết lập trước bởi một giá trị 16 bit từ đơn vị tự động hóa. Cấu hình đầu ra RS422 và, trong phiên bản KL2521-0024, có thể được điều khiển bằng tín hiệu 24 V DC. Bus Terminal chỉ trạng thái tín hiệu thông qua đèn LED. Các LED được điều khiển đồng bộ với các đầu ra và mỗi LED hiển thị một đầu ra hoạt động.

Dưới đây là một số đặc điểm kỹ thuật quan trọng:

– Số lượng đầu vào: 2 (+T, +Z)

– Điện áp định mức: Cấp độ RS422

– Loại tải: Đầu vào RS422

– Điện áp tín hiệu: Cấp độ RS422

– Dòng điện tối đa đầu ra: Theo thông số kỹ thuật RS422

– Tần số xung PWM: 1…500 kHz, mặc định 50 kHz

– Tỷ lệ nhiệm vụ: 50 % (±20 %)

– Độ phân giải: Tối đa 15 bit

– Cách điện điện lực: 500 V (K-bus/tiềm năng lĩnh vực)

– Tiêu thụ dòng K-bus: Typ. 50 mA, tối đa 120 mA (phụ thuộc vào tải)

– Độ rộng bit trong hình ảnh quá trình: 24 đầu vào/đầu ra: 1 x 16 bit dữ liệu, 1 x 8 bit điều khiển/tình trạng

– Cấu hình: Cấu hình thông qua Bus Coupler hoặc bộ điều khiển

– Trọng lượng: Khoảng 50 g

– Nhiệt độ hoạt động/lưu trữ: 0…+55 °C / -25…+85 °C

– Độ ẩm tương đối: 95%, không có sự ngưng tụ

– Khả năng chống rung/độ chịu shock: Tuân thủ theo EN 60068-2-6/EN 60068-2-27

– Độ chịu nhiễm từ/phát từ EMC: Tuân thủ theo EN 61000-6-2/EN 61000-6-4

– Đánh giá bảo vệ/vị trí lắp đặt: IP20/có thể điều chỉnh

– Cáp có thể cắm cho tất cả các Bus Terminals của dòng KSxxxx

– Chứng nhận/đánh dấu: CE, UL, ATEX

– Đánh dấu Ex (An toàn Chống nổ): ATEX: II 3 G Ex ec IIC T4 Gc, IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl2521en
