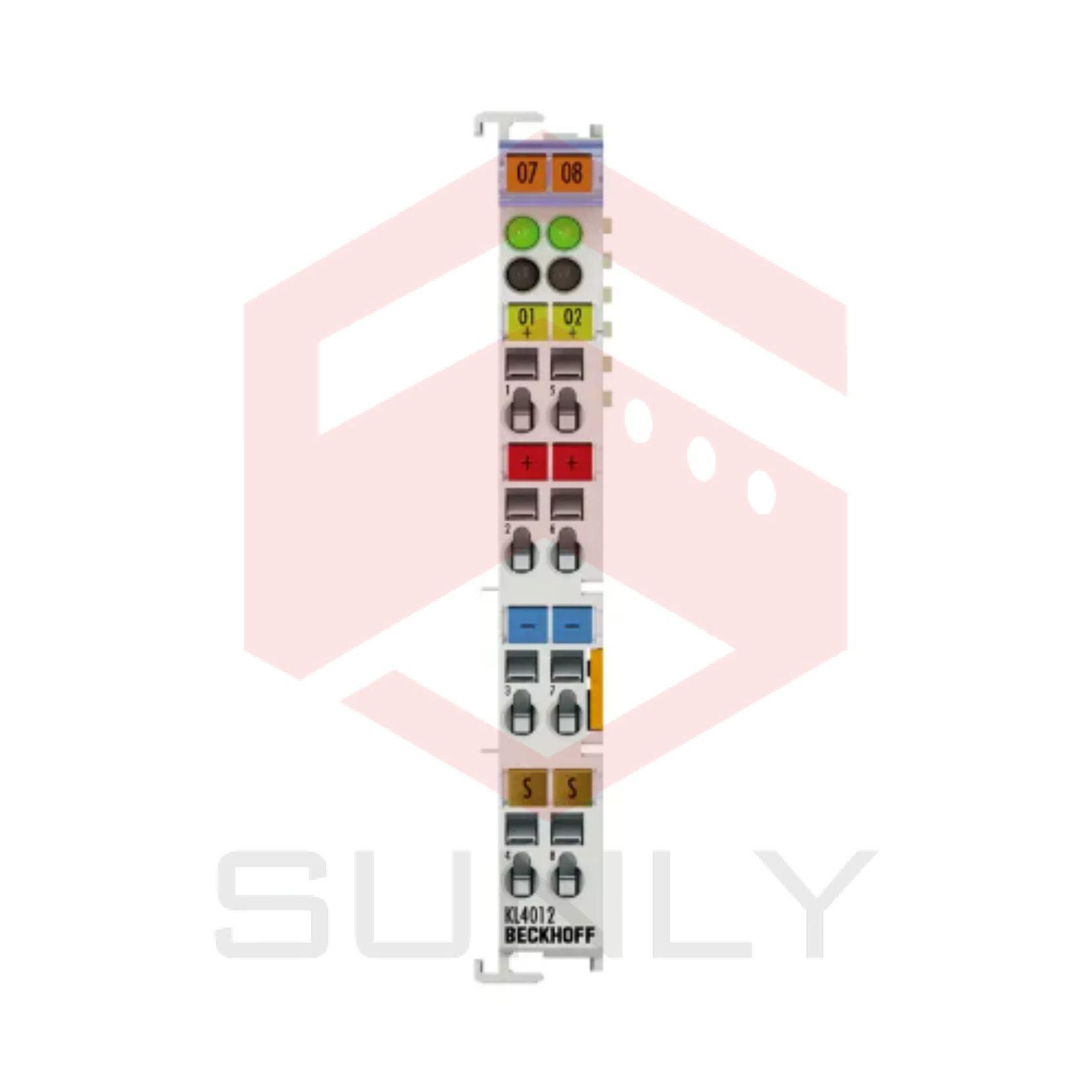

KL4012 | Bộ kết nối Bus, 2 kênh đầu ra tín hiệu analog, dòng điện, 0…20 mA, 12 bit, đơn đầu

KL4012 | Bộ kết nối Bus, 2 kênh đầu ra tín hiệu analog, dòng điện, 0…20 mA, 12 bit, đơn đầu

Bộ kết nối đầu ra analog KL4012 tạo ra tín hiệu đầu ra analog trong khoảng từ 0 đến 20 mA. Nguồn cung cấp cho cấp độ tiến trình với độ phân giải 12 bit và được cách điện điện. Tiềm năng đất cho các kênh đầu ra của Bus Terminal là chung với nguồn cung 24 V DC. Các tầng đầu ra được cung cấp điện bởi nguồn cung 24 V. Các đèn LED chạy cho biết trạng thái trao đổi dữ liệu với Bus Coupler.

Công nghệ: đơn đầu

Số lượng đầu ra: 2

Nguồn cấp: 24 V DC qua tiếp xúc nguồn (lựa chọn 15 V DC với terminal nguồn cung cấp KL9515)

Dòng tín hiệu: 0…20 mA

Tải: < 500 Ω

Lỗi đầu ra: < ±0.1 % (tương đối với giá trị cuối cùng)

Độ phân giải: 12 bit

Thời gian chuyển đổi: ~ 1.5 ms

Cách điện điện: 500 V (K-bus/điện áp tín hiệu)

Tiêu thụ dòng điện tiếp xúc nguồn: trung bình 50 mA + tải

Tiêu thụ dòng điện K-bus: trung bình 60 mA

Độ rộng bit trong hình ảnh quá trình: đầu ra: 2 x 16 bit dữ liệu (2 x 8 bit kiểm soát/tình trạng tùy chọn)

Cấu hình: không có địa chỉ hoặc cài đặt cấu hình

Trọng lượng: khoảng 80 g

Nhiệt độ hoạt động/lưu trữ: -25…+60 °C/-40…+85 °C

Độ ẩm tương đối: 95 %, không có sự ngưng tụ

Khả năng chống rung/ sốc: tuân theo EN 60068-2-6/EN 60068-2-27

Khả năng chống nhiễu điện từ/phát xạ: tuân theo EN 61000-6-2/EN 61000-6-4

Bảo vệ/ vị trí lắp đặt: IP20/ biến đổi

Dây nối có thể rút ra: cho tất cả các Bus Terminals KSxxxx

Chứng nhận/đánh dấu: CE, UL, ATEX, IECEx, DNV GL

Dánh dấu Ex:

ATEX:

II 3 G Ex nA IIC T4 Gc

IECEx:

Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl401x_kl402xen
