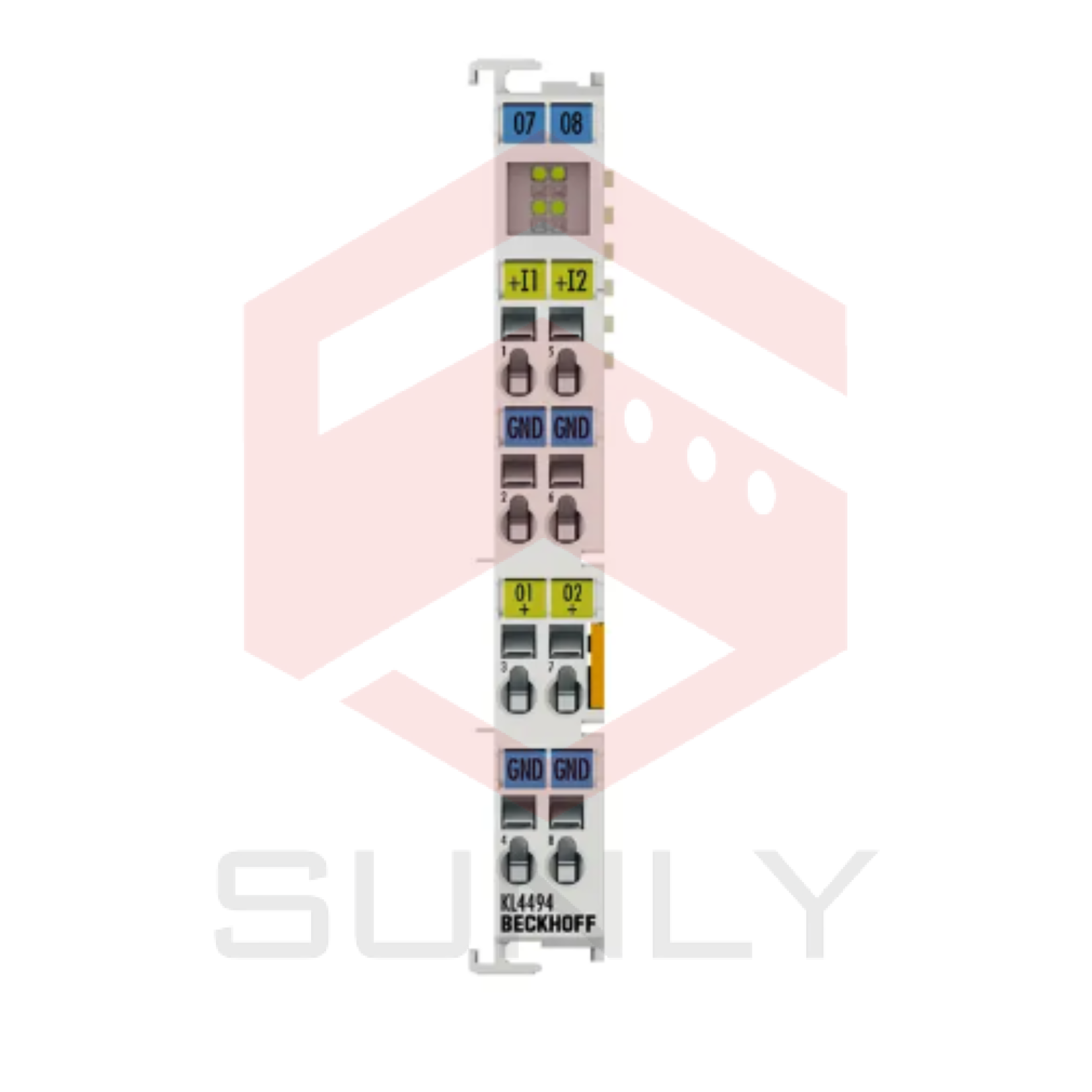

KL4494 | Trạm Bus, Đầu vào Analog 2 kênh + Đầu ra Analog 2 kênh, điện áp, ±10 V, 12 bit, một chiều

KL4494 | Trạm Bus, Đầu vào Analog 2 kênh + Đầu ra Analog 2 kênh, điện áp, ±10 V, 12 bit, một chiều

Trạm Bus KL4494 kết hợp hai đầu vào analog và hai đầu ra analog trong một vỏ hộp và có thể xử lý tín hiệu trong phạm vi từ -10 đến +10 V. Điện áp được số hóa với độ phân giải 12 bit và được truyền, cách điện, đến thiết bị tự động hóa cấp cao hơn hoặc đến cấp độ quy trình. Các kênh đầu vào và đầu ra của Trạm Bus có một tiềm năng mát chung. Các đèn LED chỉ ra sự trao đổi dữ liệu với Bộ kết nối Bus.

Công nghệ: Một chiều

Số lượng đầu ra: 2 đầu ra + 2 đầu vào

Số lượng đầu vào: 2

Nguồn cung cấp: qua K-bus

Điện áp tín hiệu: -10…+10 V

Trở kháng nội đầu vào: > 130 kΩ

Tải: > 5 kΩ (chống ngắn mạch)

Sai số đầu ra: < ±0.3 % (tương đối với giá trị cuối)

Độ phân giải: 12 bit

Thời gian chuyển đổi: < 2 ms

Cách điện điện: 500 V (K-bus/điện áp tín hiệu)

Tiêu thụ dòng của tiếp xúc điện: chỉ tải

Tiêu thụ dòng của K-bus: điển hình 70 mA

Độ rộng bit trong hình ảnh quy trình: đầu vào/đầu ra: 2 x 16 bit dữ liệu

Tính năng đặc biệt: terminal đầu vào/đầu ra

Trọng lượng: Khoảng 55 g

Nhiệt độ hoạt động/lưu trữ: 0…+55 °C/-25…+85 °C

Độ ẩm tương đối: 95 %, không ngưng tụ

Kháng rung/độ chịu sốc: Tuân thủ EN 60068-2-6/EN 60068-2-27

Miễn dịch/phát xạ EMC: Tuân thủ EN 61000-6-2/EN 61000-6-4

Đánh giá/cài đặt vị trí: IP20/điều chỉnh

Dây có thể cắm rời: Cho tất cả các Trạm Bus KSxxxx

Phê chuẩn/dấu hiệu: CE, UL, ATEX, IECEx

Dấu hiệu Ex: ATEX: II 3 G Ex nA IIC T4 Gc

IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl4494en
