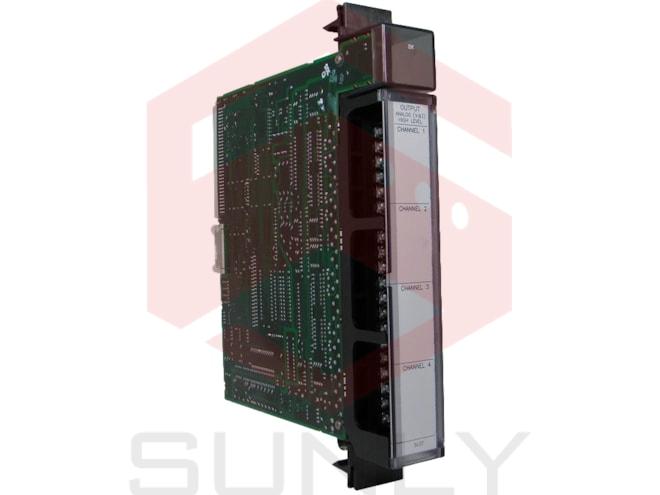

Mô-đun đầu ra tương tự cấp cao IC697ALG320

IC697ALG320 là mô-đun đầu ra tương tự cấp cao và hoàn toàn tương thích với các mô-đun GE Series 90-30. Đầu ra điện áp và dòng điện nằm trên một mô-đun duy nhất và mô-đun đầu ra có bốn đầu ra được cấu hình riêng cho dòng điện hoặc điện áp. Ngoài ra, mô-đun này còn cung cấp đầu ra lưỡng cực hoặc đơn cực. Hệ thống đầu ra tương tự IC697ALG320 cung cấp tín hiệu vòng lặp hiện tại từ 0 đến 22,5 milliamp với tỷ lệ người dùng riêng lẻ trên mỗi kênh đầu ra. Hệ thống đầu ra cụ thể này có tốc độ cập nhật nhanh và không yêu cầu bộ nhảy hoặc công tắc DIP để cấu hình. Nó cũng được hiệu chuẩn tại nhà máy với dữ liệu được lưu trữ trong bộ nhớ EEPROM cố định. Cấu hình của IC697ALG đơn giản bằng phần mềm lập trình MS-DOS hoặc Windows.

Đầu ra analog mức cao cho PLC chấp nhận dữ liệu số từ CPU hoặc các bộ điều khiển khác bằng cách truy cập vào bảng nối đa năng PLC. Sau đó, đầu ra được chuyển đổi bằng bộ chuyển đổi D/A thành đầu ra analog có điện áp lên đến 10 volt. Bộ chuyển đổi cơ bản cung cấp độ phân giải 16 bit với độ đơn điệu 14 bit. Ngoài ra, các đầu ra được cách ly khỏi bảng nối đa năng để chúng được bảo vệ chống lại trạng thái ổn định hoặc các điều kiện quá điện áp nhất thời. Mặc dù hệ thống analog này dự kiến sẽ có các tải đầu ra thả nổi hoặc gắn với cùng một điện thế, nhưng nó được thiết kế để cho phép chênh lệch điện áp tuân thủ lên đến 0,5 VDC giữa các đầu ra. Điều này ngăn chặn dòng điện vòng lặp mặt đất hoặc lỗi xảy ra. Ngoài ra, đầu ra sẽ hoạt động bình thường khi có lượng lớn nhiễu tần số cao nếu cần.

Để kết nối mô-đun IC697ALG320 từ thiết bị người dùng, hãy sử dụng các đầu nối vít trên khối đầu nối 40 đầu cuối có thể tháo rời được gắn ở mặt trước của mô-đun. Tất cả các kết nối trường phải được nối vào bảng đầu cuối I/O bằng cáp thiết bị đo có vỏ bọc xoắn, loại tốt.

Thông số kỹ thuật

Phạm vi đầu ra điện áp: -10 đến +10 volt

Phạm vi đầu ra hiện tại: 0,0 đến 22,2 mA (mặc định 4 đến 20 mA)

Hiệu chuẩn: Nhà máy đặt ở mức 10 volt +/- 2mV

Số đầu ra: 4 đầu ra

Loại mô-đun: Mô-đun đầu ra tương tự

Nguồn: + 5 volt@ 1.66A, 150mA DC

Thông tin kĩ thuật

Thông số kỹ thuật

Phạm vi đầu ra: Điện áp: –10 volt đến +10 volt (mặc định) Dòng điện: 0,0 mA đến 22,5 mA (mặc định 4 đến 20 mA)

Độ phân giải: 16 bit với độ đơn điệu 14 bit

312,5 microvolt trên mỗi bước LSB trên điện áp

0,5 microamp trên mỗi bước LSB trên 4 đến 20 mA Không thiếu mã trên 16 bit về điện áp.

Hiện tại không có mã nào bị thiếu trên 15 bit.

LƯU Ý: Việc chia tỷ lệ của người dùng có thể làm giảm độ chi tiết ở điện áp đầu ra tùy thuộc vào hệ số tỷ lệ được sử dụng.

Sự chính xác:

Sự định cỡ

Lỗi tối đa không thể hiệu chỉnh trường

Hệ số nhiệt độ tuyến tính

Điện áp: Nhà máy đặt ở thang đo tối đa = 10 volt Ç2,5 millivolt. Hiện tại: Nhà máy đặt ở mức 4,0 mA Ç5 иA và 20 mA Ç 5 иA. Toàn thang đo, với điện áp phía trường 24,0 VDC.

Hiệu chuẩn tại nhà máy với dữ liệu hiệu chuẩn được lưu trong bộ nhớ EEPROM.

ở 25oC (77oF)

Ç 0,02% toàn thang đo trên toàn bộ phạm vi âm đến dương.

Điện áp: Ç 25 PPM trên oC điển hình Dòng điện: Ç 50 PPM trên oC điển hình

Tải đầu ra:

Vôn:

Hiện tại:

R: tối thiểu = 2000 ohm

C: tối đa = 1000 picofarad

R: lên tới 800 ohm

C: tối đa = 1,0 microfarad L: tối đa = 250 millihenrys

Đầu ra dòng điện cần được theo dõi để đảm bảo độ ổn định khi thay đổi từng bước bằng cách sử dụng tải cảm ứng. Sẽ có các tổ hợp R, L và C không ổn định và sẽ cần thêm điện dung trên các cực đầu ra dòng điện để duy trì độ ổn định đầu ra với tải cảm ứng (như minh họa trong hình sau).

Đoản mạch: Đầu ra điện áp và dòng điện sẽ xử lý tình trạng đoản mạch liên tục mà không gây hại và sẽ trở về đầu ra thích hợp (đầu ra khi xảy ra đoản mạch) khi loại bỏ đoản mạch.

Tỷ lệ chuyển đổi: Tất cả đầu ra được cập nhật tuần tự khoảng mỗi

2,0 mili giây (tối đa) cho tất cả 4 kênh.
