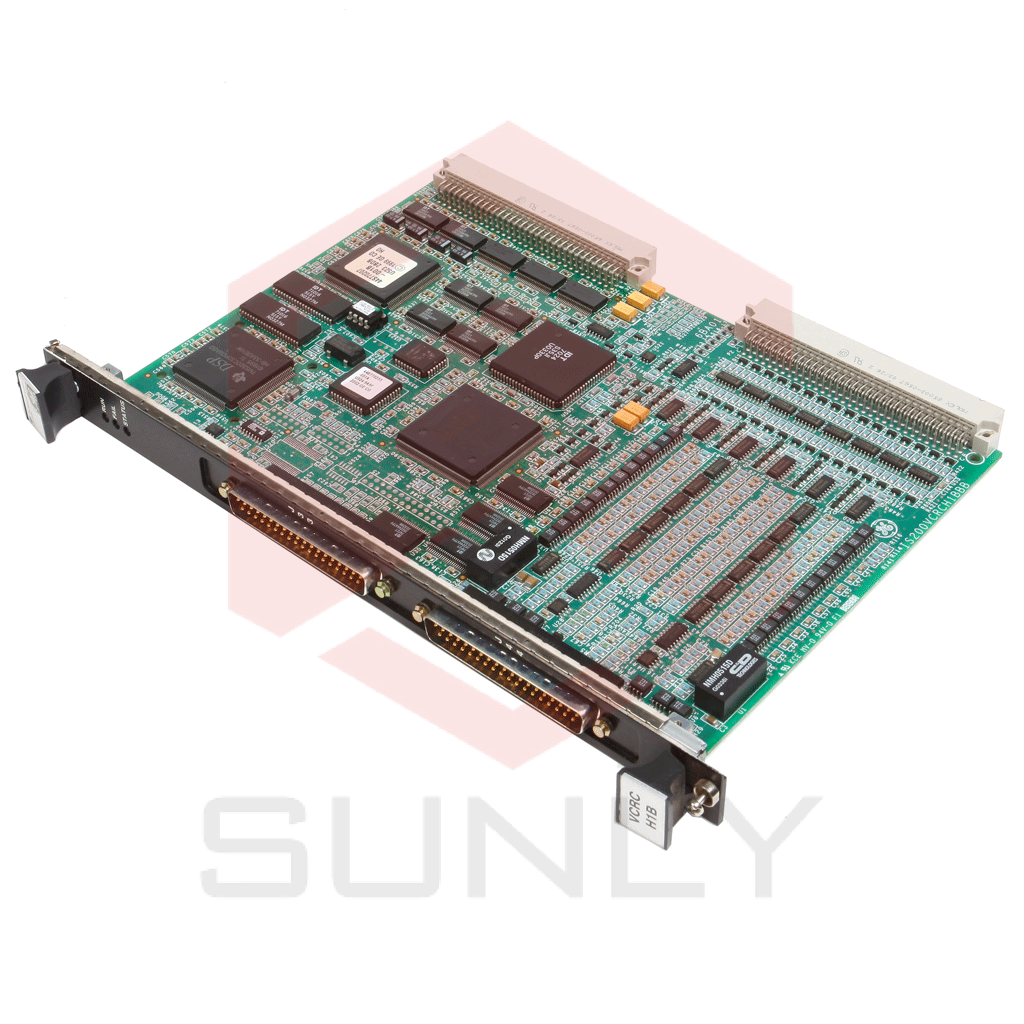

IS215VCMIH2C – BỘ ĐIỀU KHIỂN CHÍNH VME BUS

IS215VCMIH2C là Bảng điều khiển chính xe buýt VME do General Electric sản xuất và thiết kế như một phần của Dòng Mark VI được sử dụng trong Hệ thống điều khiển GE Speedtronic. Liên kết giao tiếp giữa bộ điều khiển và bảng I/O, cũng như liên kết đến mạng điều khiển hệ thống INet, được cung cấp bởi bảng VME Bus Master Controller (VCMI). ID của tất cả các bảng trong giá và các bảng đầu cuối tương ứng của chúng được quản lý bởi VCMI, đây cũng là bus chính VME trong các giá đỡ điều khiển và I/O.

INet có thể liên kết với nhiều giá đỡ I/O khác nhau, mỗi giá đỡ có một bảng VCMI. Ba thiết lập hệ thống đơn giản sử dụng VCMI với I/O cục bộ và ở xa được hiển thị trong hình kèm theo.

Ví dụ đầu tiên là một hệ thống nhỏ gọn trong đó tất cả I/O được gắn vào giá điều khiển VME, loại bỏ sự cần thiết của bất kỳ giá đỡ I/O ở xa bổ sung nào. VCMI có ba cổng INet, với một cổng cho mỗi kênh trong số ba kênh (R, S và T).

Hình minh họa thứ hai là một hệ thống lớn hơn với các giá đỡ I/O ở xa. Mặc dù nhiều giá đỡ I/O được hỗ trợ bởi một INetet nhưng chỉ có một giá đỡ được hiển thị ở đây. Về bo mạch và điểm I/O, tất cả các kênh I/O (R, S và T) đều giống hệt nhau.

Mã sản phẩm: IS215VCMIH2C

Nhà sản xuất: General Electric

Loạt: Mark VI

Loại sản phẩm: Bảng điều khiển chính xe buýt VME

Số lượng kênh: 12

Loại bảng: 6U

Bộ xử lý: 32-bit

Bộ nhớ: Bộ nhớ cổng kép

Tốc độ khung hình: 10 ms

Dòng điện đầu ra tương tự: 0-20 mA

Kích thước: rộng 10,16 cm x 33,02 cm

Yêu cầu về nguồn: +5 V dc

Nhiệt độ hoạt động: -30 đến + 65 C

Kích thước: rộng 17,8 cm x 33,02 cm

Sửa chữa: 3-7 ngày

Tình trạng: Còn hàng

Nước xuất xứ: Hoa Kỳ

Hướng dẫn sử dụng: GEH-6421M
