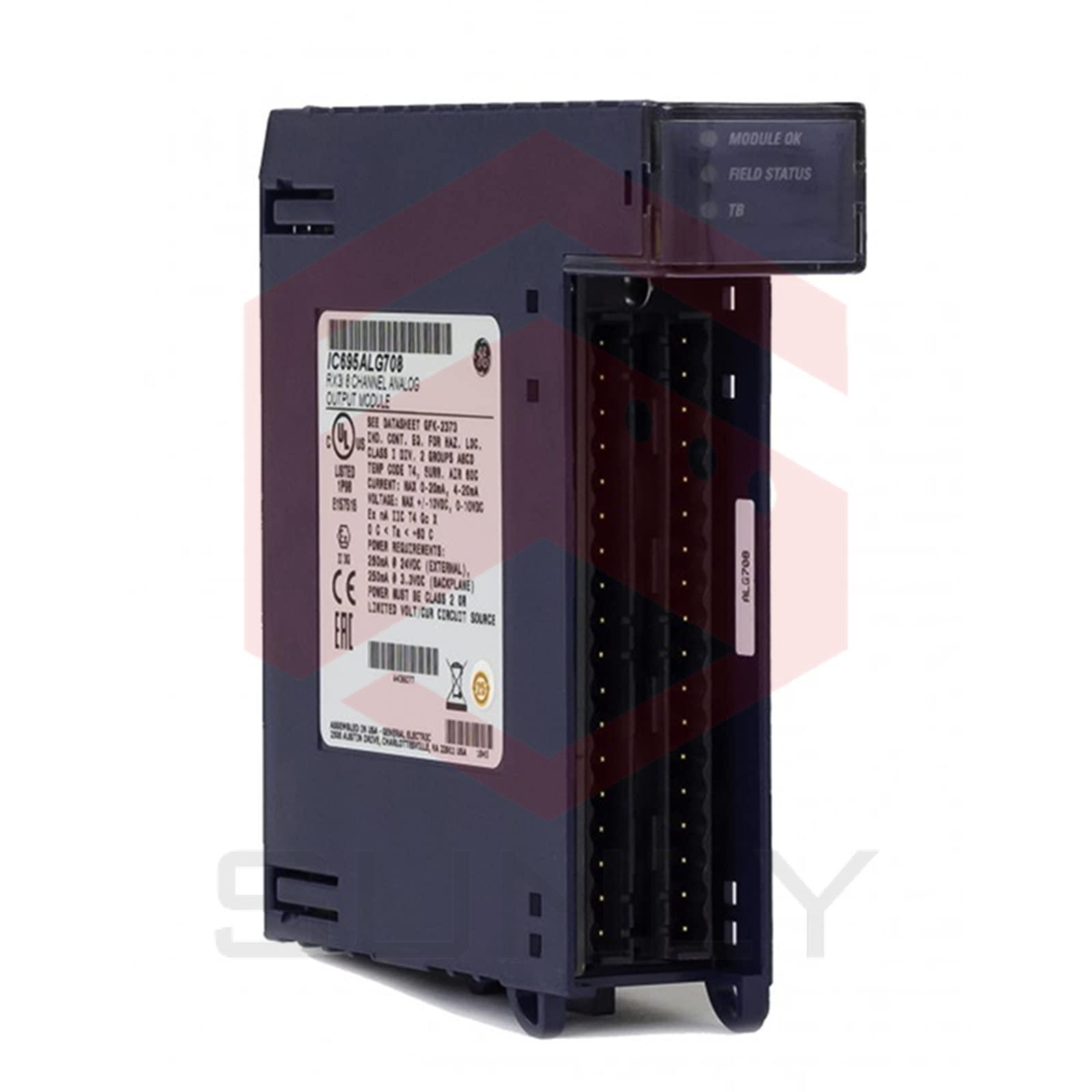

Mô-đun đầu ra tương tự IC695ALG708

Mô-đun đầu ra IC695ALG708 là mô-đun đầu ra tương tự của GE Fanuc đã được thiết kế và sản xuất trong dòng RX3i PACSystems để sử dụng với PLC RX3i PACSystems. Mô-đun đầu ra tương tự này có 8 kênh đầu ra mà tất cả đều có thể được người vận hành cấu hình độc lập thành kênh đầu ra điện áp hoặc kênh đầu ra dòng điện. Các loại đầu ra khác nhau có thể được sử dụng để xử lý các ứng dụng khác nhau và kết nối với các thiết bị khác nhau trong PLC RX3i PACSystems. Khi bất kỳ đầu ra nào trên mô-đun đầu ra tương tự IC695ALG708 được cấu hình làm đầu ra điện áp, chúng có thể hoạt động với dải điện áp đầu ra từ 0 Vôn đến 10 Vôn hoặc -10 Vôn đến +10 Vôn. Thay vào đó, khi bất kỳ đầu ra nào trên mô-đun đầu ra tương tự IC695ALG708 được cấu hình làm đầu ra dòng điện, thì những đầu ra này có thể hoạt động với phạm vi dòng điện đầu ra từ 0 milliamp đến 20 milliamp hoặc 4 milliamp đến 20 milliamp.

Tất cả 8 kênh đầu ra trên mô-đun đầu ra analog GE Fanuc RX3i PACSystems IC695ALG708 đều cập nhật nhanh chóng. Thời gian cập nhật tối đa chỉ 8 mili giây cho mỗi kênh đầu ra. Tải đầu ra tối đa mà mô-đun đầu ra analog IC695ALG708 có thể xử lý là tải 850 Ohms và định mức tiêu tán công suất tối đa của mô-đun trong khi hoạt động bình thường là 7,25 Watts. Mô-đun này sử dụng nguồn điện bên ngoài có thể cung cấp nguồn DC trong khoảng từ 19,2 đến 30 Volts DC. Định mức tiêu thụ điện năng của mô-đun đầu ra tương tự IC695ALG708 là 375 mA ở điện áp DC 3,3 Volts và 315 mA ở điện áp cách ly 24 Volts DC.

Thông số kỹ thuật

Số kênh: 8

Dải điện áp: 0 đến +10 V, -10 đến +10 V

Phạm vi hiện tại: 0-20 mA, 4-20 mA

Tốc độ cập nhật: 8 mili giây

Tải đầu ra: tối đa 850 Ohms

Tiêu thụ điện năng: 375 mA @ +3.3VDC, 315 mA @ +24VDC Cách ly
