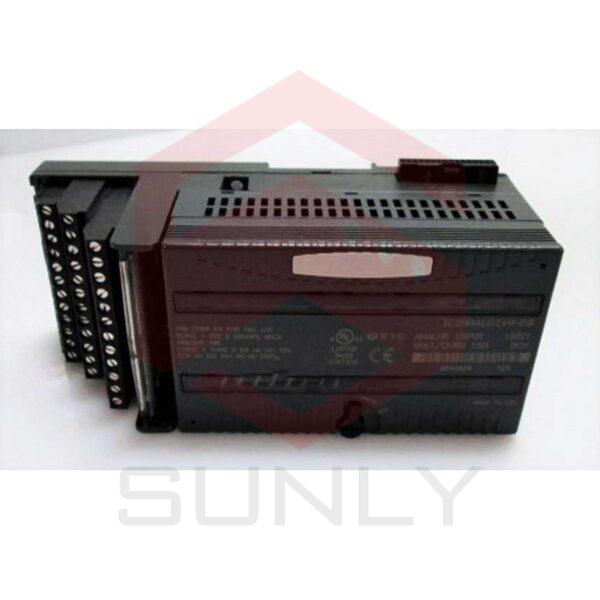

Mô-đun đầu vào tương tự IC200ALG240 VersaMax

Được sản xuất bởi GE Intelligence Platforms, IC200ALG240 là Mô-đun đầu vào tương tự VersaMax. Mô-đun này có khả năng xử lý tín hiệu đầu vào từ tối đa tám thiết bị tương tự và cung cấp dữ liệu đầu ra ở độ phân giải 16 bit. IC200ALG240 có hai chế độ hoạt động: chế độ điện áp và chế độ dòng điện. Ở chế độ điện áp, phạm vi đầu vào là 1 đến 20 milliamp. Ở chế độ hiện tại, phạm vi đầu vào là +/- 10 volt.

Mô-đun này có tám kênh đầu vào biệt lập, mỗi kênh có phạm vi dòng điện từ 4 đến 20 milliamp. Các tính năng bổ sung của thiết bị này bao gồm khả năng phát hiện dây hở, độ phân giải của bộ chuyển đổi 16 bit và hiệu chuẩn chính xác tại nhà máy. Một số tính năng nhất định của IC200ALG240 cũng có thể được cấu hình và thay đổi thông qua phần mềm, chẳng hạn như thay đổi mức cảnh báo cho từng kênh, thay đổi giá trị mặc định cho từng kênh và chia tỷ lệ cho từng kênh. Tốc độ cập nhật dữ liệu kênh là 20mS ở tần số lọc 50Hz và 16,7mS ở tần số lọc 60Hz.

Để theo dõi trạng thái của mô-đun này, các tính năng chẩn đoán và đèn LED trên bo mạch được cung cấp. Các báo cáo chẩn đoán về trạng thái phạm vi, mất điện trường, lỗi NVRAM, sự hiện diện của dây hở, v.v. đều có sẵn. Đèn LED cho biết trạng thái mô-đun và nguồn điện.

IC200ALG240 rộng 4,3 inch hoặc 110mm; cao 2,63 inch, hoặc 66,8mm; và sâu 1,956 inch, hoặc 50mm. Lưu ý: Các kích thước này không bao gồm chiều cao của sóng mang hoặc đầu nối giao phối. Một bảng nối đa năng kết nối 5V và 3,3V được sử dụng cho mô-đun này, qua đó nguồn được cung cấp cho thiết bị. Bảng nối đa năng 5V tiêu thụ dòng điện lên tới 15 milliamp và bảng nối đa năng 3,3V tiêu thụ dòng điện lên tới 120 milliamp.

Số đầu vào: 8 bị cô lập

Dải điện áp: -10 đến +10 volt DC

Phạm vi hiện tại: 4 – 20 mA

Tốc độ cập nhật: 20 ms

Phản hồi của bộ lọc đầu vào: Không áp dụng

Công suất tiêu thụ: 15 mA từ bus +5V
