Bộ mã hóa vòng quay/ Encoder- IS200ECTBG1A là Bảng mạch đầu cuối tiếp điểm Exciter do General Electric sản xuất và thiết kế như một phần của Dòng EX21000 được sử dụng trong hệ thống điều khiển tuabin khí GE Excite. Đầu ra và đầu vào tiếp điểm kích thích của Bộ điều khiển kích thích EX2100 được hỗ trợ bởi bảng đầu cuối IS200ECTB. Có hai biến thể, bảng ECTBG1 được sử dụng riêng trong điều khiển dự phòng trong khi bảng ECTBG2 được sử dụng riêng trong điều khiển đơn giản. Hai đầu ra chuyến đi trên mỗi bảng được sử dụng để điều khiển việc khóa khách hàng do bảng EMIO quản lý. Ngoài ra, bảng EMIO chịu trách nhiệm về bốn đầu ra tiếp điểm Form-C có mục đích chung. ECTB đang giám sát sáu đầu vào tiếp điểm phụ được cấp điện (làm ướt) với điện áp 70 V dc. Ngoài ra, chức năng giám sát và cấp nguồn 70 V dc được cung cấp cho đầu vào tiếp điểm 52G và 86G. Nguồn được cung cấp bởi cả bộ điều khiển M1 và M2 để điều khiển dự phòng.
- Đầu ra relay chuyển đi: Hai rơle ngắt thường được sử dụng làm trình điều khiển khóa khách hàng được điều khiển bởi ECTBG2, được điều khiển bởi EMIO trong M1. Bộ điều khiển M1 cung cấp 24 V dc cho trình điều khiển rơle. Tham khảo Bảng mạch đầu cuối Simplex, ECTBG2, trong hình minh họa trước. Một rơle được sử dụng để điều khiển việc khóa từng khách hàng và nó sử dụng hai tiếp điểm song song thường đóng. Rơle được đánh dấu K1M1 và K2M1 trên bảng. Ba đầu vào điều khiển ba rơle để điều chỉnh mạch biểu quyết tiếp điểm 2 trên 3 cho hoạt động kiểm soát dự phòng với ECTBG1.
- Đầu ra rơle mục đích chung: Bốn đầu ra rơle đa năng được quản lý bởi ECTBG2. Bộ điều khiển M1 cung cấp 24 V dc cho trình điều khiển rơle. Mỗi đầu ra rơle thuộc loại Form-C và có các đầu nối chung, thường mở và thường đóng. Các thiết bị đầu cuối này được nối dây với nguồn điện của khách hàng, thường là 125 V dc. Các rơle được dán nhãn K1GP, K2GP, K3GP và K4GP trên bo mạch. Ba đầu vào được chọn lọc và đưa vào bộ điều khiển rơle, cấp nguồn cho cuộn dây đơn, để hoạt động dự phòng với ECTBG1.
- Mã sản phẩm: IS200ECTBG1A
- Nhà sản xuất: General Electric
- Chức năng: Bảng mạch đầu cuối tiếp xúc EXciter
- Dòng sản phẩm: EX21000
- Nhiệt độ hoạt động: -30°C đến 65°C
- Điện áp nguồn: 125V DC
- Công nghệ: Bảng gắn bề mặt kích thước: cao 33,0cm x 17,8cm
- Tình trạng: Còn hàng
- Quốc gia xuất xứ: Mỹ
- Tài liệu hướng dẫn: GEI-100457A

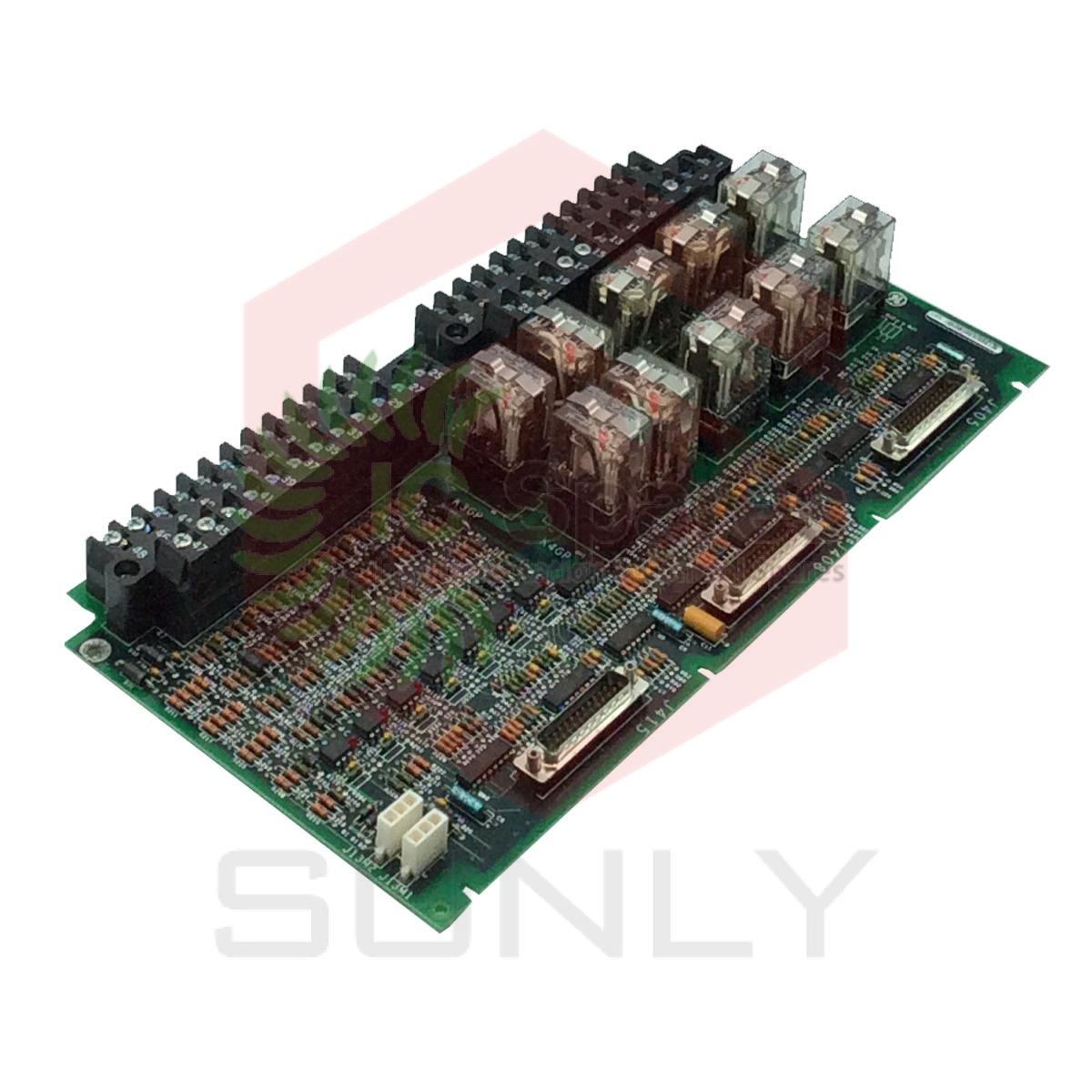

Bảng đầu cuối đầu vào/đầu ra IS200ECTBG1A
Liên hệ
DÒNG SẢN PHẨM: GE_FANUC
MÃ SẢN PHẨM: IS200ECTBG1A
DANH MỤC: MODULE GE_FANUC
NGUỒN CUNG CẤP: SUNLY
