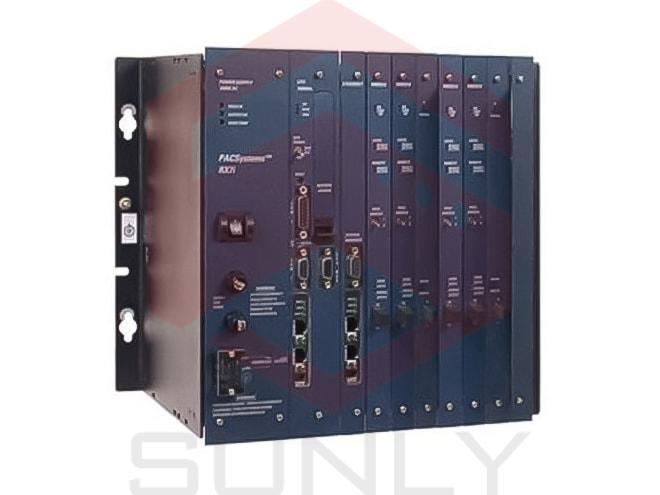

IC698CRE040 PACSystem Mô-đun bộ xử lý RX7i

IC698CRE040 PASystems RX7i là CPU được lập trình và cấu hình để thực hiện điều khiển trong thời gian thực của máy móc, quy trình và hệ thống xử lý vật liệu. Giao tiếp I/O và giao tiếp mô-đun tùy chọn thông minh xảy ra trên bảng nối đa năng gắn trên giá thông qua định dạng Tiêu chuẩn VME64. Cổng Ethernet nhúng (hoặc cổng nối tiếp) cho phép CPU giao tiếp với bộ lập trình và thiết bị HMI.

CPU này được trang bị bộ vi xử lý Pentium-M 1800 MHz, bộ nhớ người dùng dùng pin 64 MB và bộ nhớ flash người dùng cố định 64 MB dành cho nhiều loại bộ nhớ người dùng khác nhau. Nó cũng đi kèm với tính năng dự phòng nóng (HSB). Điều quan trọng cần lưu ý là thiết bị sau yêu cầu CPU dự phòng và mô-đun Xchange bộ nhớ dự phòng (IC698RMX016) được định cấu hình làm liên kết dự phòng trong mỗi đơn vị. Đơn vị này cũng có thể truy cập bộ nhớ lớn bằng bảng tham chiếu %W.

IC698CRE040 hỗ trợ I/O rời rạc và tương tự cho Series 90-70 cũng như các mô-đun truyền thông và khác, bao gồm cả VME. Lưu ý: Danh sách đầy đủ có sẵn trong Hướng dẫn cài đặt của thiết bị.

Có thể giám sát dữ liệu web với tổng cộng 16 máy chủ web và kết nối FTP. Thiết bị này cung cấp khả năng tham chiếu từng bit và đồng hồ lịch chạy bằng pin. Việc nâng cấp chương trình cơ sở cho CPU/mô-đun có thể được bắt đầu bằng cổng nối tiếp RS-232 hoặc RS-485. Cổng Ethernet RS-232 dùng để quản lý trạm.

Ngoài ra, IC698CRE040 được trang bị giao diện Ethernet nhúng, cung cấp hỗ trợ cho Kênh SRTP, Máy chủ Modbus/TCP và Máy khách Modbus/TCP. Hai cổng song công hoàn toàn cung cấp tốc độ mạng tự động điều chỉnh và phát hiện chéo. IP dự phòng do người dùng định cấu hình cho phép sản xuất trao đổi cấu hình EGD.

Yêu cầu về nguồn điện của CPU là +5 VDC: 6,8 Amps danh nghĩa / +12 VDC: 0,003 Amps danh nghĩa / -12 VDC: 0,003 Amps danh nghĩa.

Tốc độ xử lý: 1,8 GHz

Bộ nhớ CPU: 64 Mbyte

Điểm nổi: Có

Cổng nối tiếp: 3

Giao thức nối tiếp: Modbus RTU Slave, SNP, I/O nối tiếp

Liên lạc nhúng: RS-232, RS-486. Giao diện Ethernet
