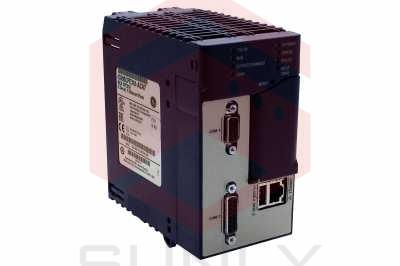

IC695CPE310 là mô-đun Bộ xử lý trung tâm (CPU)

IC695CPE310 là mô-đun Bộ xử lý trung tâm (CPU) thuộc danh mục sản phẩm PACsystem RX3i. Còn được gọi là bộ điều khiển hoặc bộ xử lý, chức năng chính của CPU là cung cấp khả năng thực thi logic, tính toán và giao tiếp cho hệ thống. Dành riêng cho IC695CPE310, CPU này được xây dựng với tốc độ bộ vi xử lý 1,1 GHz với tốc độ thực thi logic Boolean là 0,72 ms/k. Nó đi kèm với nhiều giao diện truyền thông như Hai (2) cổng nối tiếp bao gồm Một (1) cổng RS232 và Một (1) cổng RS485 và Một (1) giao diện truyền thông Ethernet.

IC695CPE310 có thể chứa tới 32 K bit tín hiệu đầu vào và đầu ra rời rạc, được tham chiếu dưới dạng %I và %Q trong chương trình và 32 K Words của công suất đầu vào và đầu ra tương tự. Ngoài khả năng bộ nhớ I/O này, IC695CPE310 còn được cung cấp bộ nhớ hỗ trợ bằng pin có dung lượng lên tới 10 MB.

IC695CPE310 hỗ trợ nhiều giao thức truyền thông khác nhau. Đối với cổng Ethernet, giao thức được hỗ trợ là SRTP với tốc độ truyền dữ liệu 10/100 Mbaud với khả năng tự động đàm phán. Mặt khác, giao diện nối tiếp hỗ trợ các giao thức SNP, Serial I/O, Modbus Slave và Modbus Master. Các tùy chọn giao tiếp bổ sung có sẵn cho CPU này là Nối tiếp, Genius, Bộ nhớ phản chiếu sử dụng mô-đun Trao đổi bộ nhớ điều khiển (CMX) và Ethernet trong khi bus trường được hỗ trợ của bộ điều khiển này là PROFINET, EGD, Modbus TCP Server và Client, Genius, Profibus DP và Ethernet.

CPU này được tải xuống cùng với chương trình người dùng và cấu hình được thiết kế bằng cách sử dụng gói phần mềm Proficy Machine Edition Logic Developer Machine Edition 7.0 SIM 3 trở lên.

Mô-đun CPU IC695CPE310 RX3i là bộ xử lý trung tâm được sản xuất bởi GE Fanuc. Nó dựa trên bộ xử lý tiên tiến với hiệu suất cao và tốc độ tính toán nhanh. Nó có thể quản lý tới 32K đầu vào và đầu ra cùng một lúc. Nó tương thích với nhiều ngôn ngữ IEC cũng như với ngôn ngữ lập trình C để cho phép lập trình linh hoạt. Mô-đun CPU IC695CPE310 RX3i cung cấp khả năng trao đổi nóng và phương tiện chẩn đoán tiên tiến giúp cung cấp giải pháp cho các ứng dụng phức tạp. Nó có đồng hồ thời gian thực được hỗ trợ bằng pin và các phương tiện sao lưu dữ liệu động. Cổng chính USB-A 2.0 của mô-đun CPU có thể được sử dụng để định cấu hình ứng dụng và tải dữ liệu ứng dụng xuống ổ USB hoặc điện thoại thông minh.

CPU IC695CPE310 RX3i hỗ trợ tối đa 8 giá đỡ cục bộ. Nó đảm bảo cơ sở lưu trữ dữ liệu tối đa đồng thời giảm nhu cầu về phần cứng bên ngoài. Nó cũng có cổng Ethernet RJ-45 tích hợp và một bộ chuyển mạch 2 cổng. Giao diện Ethernet dựa trên giá đỡ này cung cấp một bộ chức năng Ethernet hoàn chỉnh và tối đa 2 kết nối lập trình viên. CPU IC695CPE310 tuân thủ các yêu cầu của EC RoHS DIRECTIVE 2002/95/EC để đáp ứng các tiêu chuẩn công nghiệp. Nó cung cấp 2 cổng nối tiếp là cổng RS-232 và RS-485. Người dùng có thể trao đổi giữa các thiết bị CPU310 và CPE310 mà không cần nâng cấp phần mềm PME cũ. Chân số 5 của cổng RS-232 không cung cấp nguồn điện 5V. Nó đi kèm với 10 MB bộ nhớ flash cố định, có thể lưu trữ dữ liệu vô thời hạn mà không làm mất tính toàn vẹn của dữ liệu. Mô-đun này có thể được sử dụng trong nhiều ứng dụng như ô tô, sản xuất rời rạc, công nghiệp hóa chất và ứng dụng hơi nước công nghiệp.

Thương hiệu GE Fanuc

Dòng PACSystem RX3i

Nhà sản xuất Emerson Automation

Mã sản phẩm IC695CPE310

Mô tả sản phẩm Bộ điều khiển tầm trung RX3i

Mô tả sản phẩm CPU RX3i

Cổng giao tiếp Một (1) Ethernet; Hai (2) cổng nối tiếp

Số lượng khe 2

Bộ nhớ logic người dùng IC695CPE310 có bộ nhớ người dùng 10 MB.

Bộ nhớ I/O rời 32 K

Số lượng giá đỡ cục bộ 8

Bộ nhớ I/O tương tự 32 K

Bộ nhớ chương trình 10 MB bộ nhớ người dùng

Bộ nhớ lưu trữ tương thích SRAM, Flash

Loại bộ nhớ lưu trữ SRAM, Flash

Tốc độ thực thi Boolean 0,72 ms/k

Tốc độ xử lý 1.1GHz

Giá đỡ cục bộ Tối đa tám (8) giá đỡ cục bộ

Yêu cầu về nguồn điện 1 Amp ở +5 và +3,3 Volt DC, 0,5 Amp ở +24 Volt DC

Các giao thức được hỗ trợ SNP, Serial I/O, Modbus Slave và Modbus Master

Điểm nổi Có

Tốc độ truyền thông Ethernet 10/100 Mbps

Truyền thông nối tiếp RS-232, RS-485

Cổng Ethernet Có

Hỗ trợ giao thức Modbus RTU Slave, SNP Slave, I/O nối tiếp

Bảng nối đa năng đa năng
