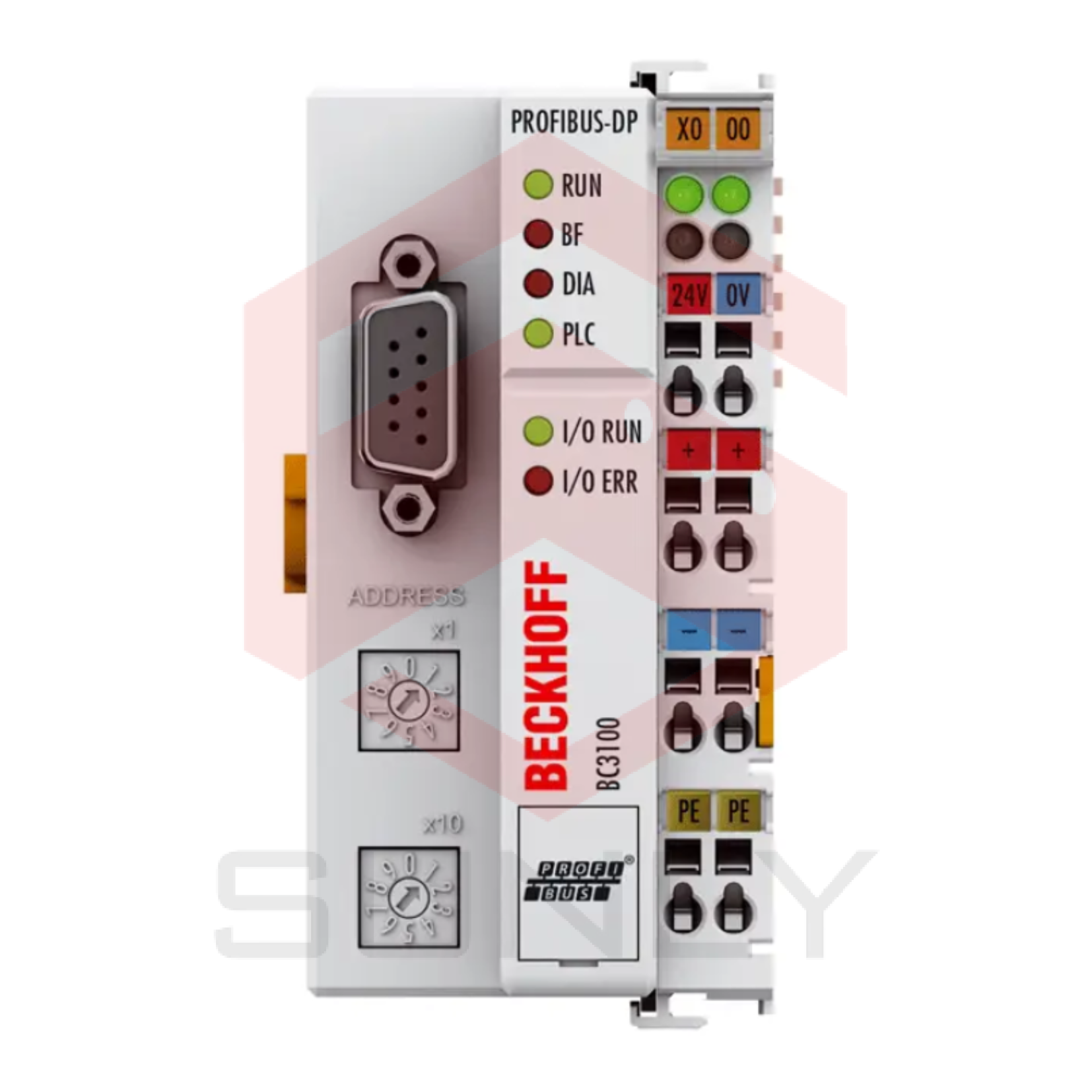

BC3100 | PROFIBUS Bus Terminal Controller

BC3100 Bus Terminal Controller là một Bộ Kết nối Bus với chức năng PLC tích hợp và có giao diện trường bus cho PROFIBUS. Đây là một thiết bị thông minh và có thể được sử dụng như một thông tin phân tán trong hệ thống PROFIBUS. Trong BC3100, một đơn vị bao gồm bộ điều khiển, từ 1 đến 64 terminal và một terminal kết thúc bus.

Bộ điều khiển PROFIBUS cung cấp chức năng tự động nhận dạng tốc độ baud lên đến 12 Mbaud và hai công tắc lựa chọn địa chỉ cho việc gán địa chỉ. Bộ Điều khiển Terminal Bus được lập trình bằng hệ thống lập trình TwinCAT 2 theo tiêu chuẩn IEC 61131-3. Giao diện cấu hình/lập trình của BC3100 được sử dụng để tải chương trình PLC. Nếu phần mềm PLC TwinCAT được sử dụng, chương trình PLC cũng có thể được tải qua trường bus. Các đầu vào và đầu ra của các Bus Terminal kết nối được gán trong cài đặt mặc định của PLC. Mỗi Bus Terminal có thể được cấu hình để trao đổi dữ liệu trực tiếp thông qua trường bus với thiết bị tự động hóa cấp cao hơn. Tương tự, dữ liệu được xử lý trước có thể được trao đổi giữa Bộ Điều khiển Terminal Bus và bộ điều khiển cấp cao hơn qua trường bus.

Bộ điều khiển cho xử lý tín hiệu phtántán

Hệ thống lập trình TwinCAT cho BC3100 và BC3150 hoạt động, độc lập với nhà sản xuất, theo tiêu chuẩn IEC 61131-3. Chương trình PLC có thể được viết bằng năm ngôn ngữ lập trình khác nhau (IL, FBD, LD, SFC, ST). Ngoài ra, TwinCAT cung cấp các chức năng debug mở rộng (điểm dừng, từng bước, theo dõi, …) giúp việc chế tạo trở nên dễ dàng hơn. Cũng có thể thực hiện điều chỉnh và đo thời gian chu kỳ.

Số lượng Bus Terminals: 64

Số byte tối đa trên trường bus: 128 byte đầu vào và 128 byte đầu ra

Số byte tối đa trong hình ảnh quy trình: 512 byte đầu vào và 512 byte đầu ra

Tín hiệu ngoại vi số: 512 đầu vào/đầu ra

Tín hiệu ngoại vi analog: 128 đầu vào/đầu ra

>>> Tham khảo tài liệu kỹ thuật: bc3100en
