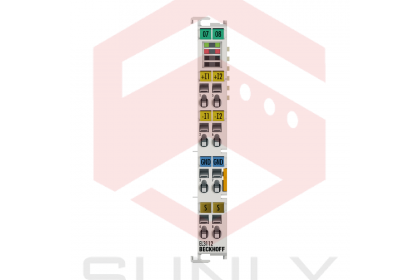

EL3112 | EtherCAT Terminal, 2-channel analog input, current, 0…20 mA, 16 bit, differential

Bộ chuyển đổi đầu vào analog EL3112 xử lý tín hiệu trong khoảng từ 0 đến 20 mA. Dòng điện được số hóa với độ phân giải 16 bit và được truyền, được cách điện điện lực, đến thiết bị tự động hóa cấp cao hơn. Các kênh đầu vào của Terminal EtherCAT có đầu vào đối với từng cặp và có một điểm tiếp đất chung nội bộ. EL3112 kết hợp hai kênh trong một vỏ. Tình trạng quá tải được phát hiện, và trạng thái của terminal được truyền đến bộ điều khiển qua E-bus. Terminal EtherCAT biểu thị trạng thái tín hiệu của mình thông qua đèn LED phát sáng. Các đèn LED lỗi chỉ ra tình trạng quá tải.

– Dữ liệu kỹ thuật EL3112

– Số lượng đầu vào: 2 (chênh lệch)

– Nguồn cung cấp: qua E-bus

– Công nghệ: đầu vào chênh lệch

– Loại tín hiệu: chênh lệch

– Dòng tín hiệu: 0…20 mA

– Hệ số lấy mẫu quá mức: –

– Băng thông tín hiệu đầu vào: xem bộ lọc đầu vào

– Đồng hồ phân tán: có

– Độ chính xác đồng hồ phân tán: << 1 µs

– Trở kháng nội: điển hình 85 Ω + điện áp đo diode

– Tần số cắt bộ lọc đầu vào: 5 kHz

– Điện áp chế độ chung UCM tối đa: 10 V

– Thời gian chuyển đổi: ~ 50 µs (chế độ nhanh ~ 35 µs)

– Độ phân giải: 16 bit (bao gồm dấu)

– Sai số đo đạc/ không chắc chắn: < ±0.3 % (tương đối với giá trị tỷ lệ đầy đủ)

– Khả năng chống sốc điện áp: 35VDC

– Cách điện điện lực: 500V (E-bus/điện áp tín hiệu)

– Tiêu thụ dòng cho liên lạc điện: –

– Tiêu thụ dòng E-bus: điển hình 170 mA

– Độ rộng bit trong hình ảnh quy trình: đầu vào: 8 byte

– Đặc điểm đặc biệt: hình ảnh quy trình tiêu chuẩn và compact, bộ lọc FIR/IIR có thể kích hoạt, giám sát giá trị ngưỡng

– Trọng lượng: khoảng 55 g

– Nhiệt độ hoạt động/lưu trữ: -25…+60 °C/-40…+85 °C

– Độ ẩm tương đối: 95 %, không ngưng tụ

– Độ chịu rung/ sốc: tuân theo EN 60068-2-6/EN 60068-2-27

– Độ ổn định EMC/phát xạ: tuân theo EN 61000-6-2/EN 61000-6-4

– Đánh giá bảo vệ/vị trí lắp đặt: IP20/điều chỉnh

– Dây nối có thể rút rời: cho tất cả các terminal ESxxxx

– Chứng nhận/đánh dấu: CE, UL, ATEX, IECEx

– Dấu Ex: ATEX:

II 3 G Ex nA IIC T4 Gc,

IECEx:

Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: el3112
