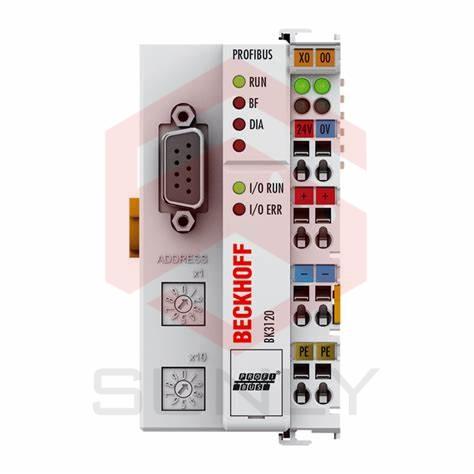

BK3120 | PROFIBUS Economy plus Bus Coupler

 Bus Couplers cho PROFIBUS DP

Phiên bản Economy plus mở rộng dòng PROFIBUS Bus Coupler BK3xx0 hiện có. Công nghệ mở rộng K-bus cho phép kết nối tối đa 255 Bus Terminals phân bố theo không gian với một bộ ghép nối Bus. BK3120 đã được thiết kế để đáp ứng các yêu cầu tự động hóa. Các giao thức PROFIBUS bỏ qua hoạt động FMS để có thể truyền nhiều dữ liệu người dùng hơn ở chế độ DP, đối với loại Bus Coupler này có thể là đầu vào 128 byte và đầu ra 128 byte. BK3120 kết hợp các dịch vụ PROFIBUS DP V1. Các dịch vụ này cho phép truy cập trực tiếp vào thanh ghi Bus Coupler và các Bus Terminals phức tạp theo thứ tự, ví dụ, để thay đổi tham số hoặc đặt / sửa các giá trị giới hạn cho các Bus Terminals tương tự.

Tốc độ truyền lên đến 12 Mbaud được tự động nhận dạng bởi Bộ ghép nối Bus, cho phép tốc độ truyền được điều chỉnh để đáp ứng nhu cầu của quy trình kỹ thuật cụ thể

Số lượng bus: 64 (255 với phần mở rộng K-bus)

Tối đa số byte fieldbus: đầu vào 128 byte và đầu ra 128 byte

Tốc độ truyền dữ liệu: tự động phát hiện lên đến 12 Mbaud

Giao diện Bus: 1 x ổ cắm 9 chân D-sub có che chắn

Môi trường truyền dữ liệu: cáp đồng được che chắn, 2 x 0,25 mm²

Nguồn điện: 24VDC (-15% / + 20%)

Dòng điện đầu vào: 70mA + (tổng dòng K-bus) / 4, tối đa 500 mA.

Nguồn dòng K-bus: 1750 mA

Nguồn contacts: tối đa 24 V DC / tối đa 10 A

Cách ly điện: 500V (tiếp xúc nguồn / điện áp cung cấp / fieldbus)

Trọng lượng: xấp xỉ 170g

Nhiệt độ hoạt động / bảo quản: -25…+60 °C / -40…+85 °C

Độ ẩm tương đối: 95%, không ngưng tụ

Chống rung / sốc: phù hợp với EN 60068-2-6 / EN 60068-2-27

Miễn nhiễm / phát xạ EMC: phù hợp với EN 61000-6-2 / EN 61000-6-4

Bảo vệ / cài đặt pos.: IP20/variablE

>>> Tham khảo tài liệu kỹ thuật: bk3120
