BC9000 Bộ Điều Khiển Bus Terminal với Giao Diện Ethernet TCP/IP

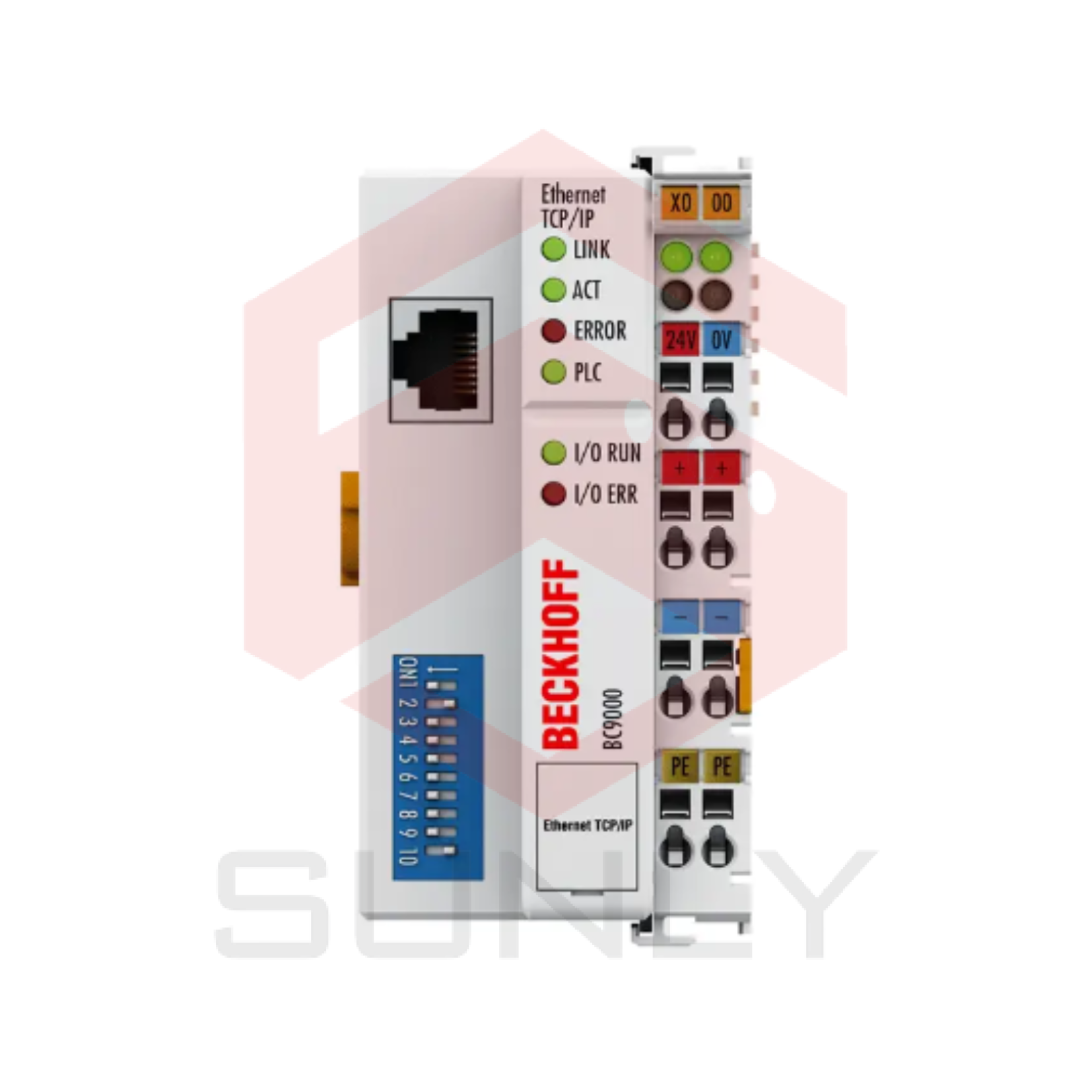

Bộ Điều Khiển Bus Terminal BC9000 với Giao Diện Ethernet TCP/IP

Bộ điều khiển Bus Terminal BC9000 là một Bộ kết nối Bus với tính năng PLC tích hợp và có giao diện trường bus cho Ethernet. Đó là một slave thông minh có thể được sử dụng như một thông tin phi trung tâm trong hệ thống Ethernet. Một đơn vị bao gồm Bộ điều khiển Bus Terminal, bất kỳ số lượng terminal nào từ 1 đến 64, và một terminal kết thúc bus.

Bộ điều khiển Bus Terminal được lập trình bằng hệ thống lập trình TwinCAT 2 tuân thủ IEC 61131-3. Giao diện cấu hình/lập trình của BC9000 được sử dụng để tải chương trình PLC. Nếu sử dụng phần mềm PLC TwinCAT, chương trình PLC cũng có thể được tải qua Ethernet.

Trong cài đặt mặc định, các đầu vào và đầu ra của các Bus Terminal kết nối được gán cho bộ điều khiển. Mỗi Bus Terminal có thể được cấu hình sao cho nó trao đổi dữ liệu trực tiếp thông qua trường bus với thiết bị tự động hóa cấp cao hơn.

Bộ điều khiển cho xử lý tín hiệu phân phối. Các Bộ điều khiển Bus Terminal BC9000 và BC9050 hỗ trợ hoạt động của tất cả các loại Bus Terminal. Đối với người dùng, các đầu vào và đầu ra không được xử lý khác biệt so với cách xử lý bởi các loạt kết nối khác. Thông tin được cung cấp để sử dụng như một mảng byte trong hình ảnh quy trình của thiết bị tự động hóa.

Các Bus Terminal analog và đa chức năng có thể được điều chỉnh cho mỗi ứng dụng cụ thể bằng cách sử dụng bộ cấu hình KS2000. Tùy thuộc vào loại, các Bus Terminal analog chứa các phạm vi nhiệt độ, giá trị tăng và đặc tính linearization. Với KS2000, các tham số cần thiết có thể được thiết lập trên một máy tính cá nhân. Các Bus Terminal lưu trữ cài đặt một cách vĩnh viễn và một cách an toàn.

Việc cho phép bộ điều khiển (PLC, IPC) thực hiện cấu hình của các Bus Terminal là một lựa chọn tiếp theo. PLC hoặc IPC sử dụng các khối chức năng (FB) để chăm sóc việc cấu hình của tất cả các thiết bị ngoại vi trong giai đoạn khởi động. Bộ điều khiển, nếu cần thiết, có thể tải lên dữ liệu cấu hình không được tạo ra tập trung để quản lý và lưu trữ chúng tập trung. Điều này có nghĩa là không cần phải thực hiện lại quy trình thiết lập nếu một Bus Terminal được trao đổi. Bộ điều khiển thực hiện thiết lập mong muốn một cách tự động sau khi bật.

Số lượng Bus Terminals: 64

Số lượng byte tối đa trên trường bus: 512 byte đầu vào và 512 byte đầu ra

Số lượng byte tối đa trên hình ảnh quy trình: 512 byte đầu vào và 512 byte đầu ra

Tín hiệu ngoại vi số: 512 đầu vào/đầu ra

Tín hiệu ngoại vi analog: 128 đầu vào/đầu ra

Giao thức: TwinCAT ADS, Modbus TCP

Khả năng cấu hình: thông qua KS2000 hoặc Ethernet

Tốc độ truyền dữ liệu: 10/100 Mbit/s, tự động nhận dạng tốc độ truyền

Giao diện bus: 1 x RJ45

Nguồn cung cấp: 24 V DC (-15 %/+20 %)

Dòng vào: 70 mA + (tổng dòng K-bus)/4, tối đa 500 mA

Dòng khởi động: 2.5 lần dòng liên tục

Cầu chì khuyến nghị: ≤ 10 A

Nguồn cung cấp K-bus: 1750 mA

Tiếp xúc nguồn: tối đa 24 V DC/tối đa 10 A

Cách điện điện: 500 V (tiếp xúc nguồn/điện áp cung cấp/bus trường)

Trọng lượng: khoảng 170 g

Nhiệt độ hoạt động/lưu trữ: -25…+60 °C/-40…+85 °C

Lớp bảo vệ/vị trí lắp đặt: IP20/điều chỉnh

Chứng nhận/dấu hiệu: CE, UL, ATEX, IECEx, DNV GL

Dấu hiệu Ex: ATEX: II 3 G Ex ec IIC T4 Gc

IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: bc9000en
